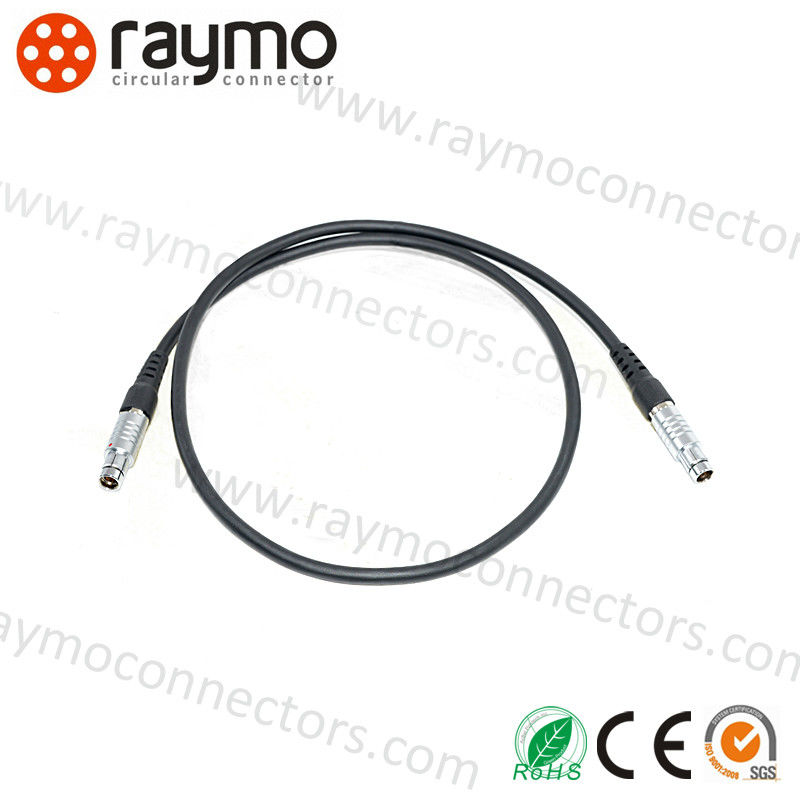

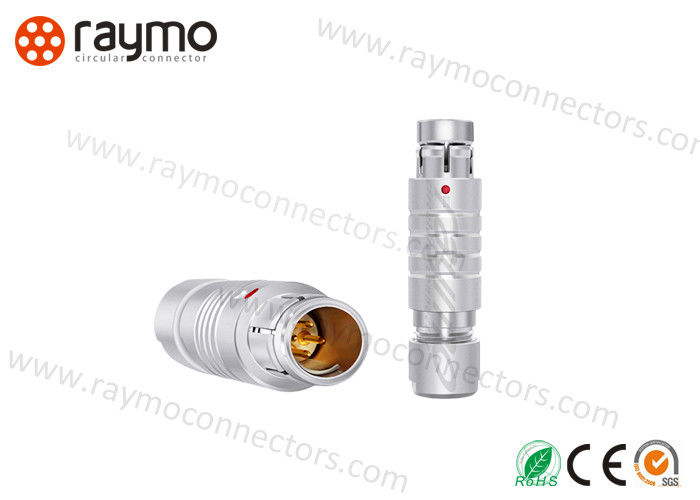

Enchufe de cable recto S SS, conectores de audio y video, conector impermeable circular
Detalle rápido del conector impermeable circular
1) Estructura avanzada: autoblocante Push Pull
2) Múltiples pines: 2,3,4,5,6,7,8,9 a 22 pines opcionales
3) Tipo de contacto: terminal PCB y terminal de soldadura disponibles
4) Montaje: cable a cable por sobremoldeo, cable a placa
5) Colores: negro y color natural admitidos
6) Longitud del cable: se puede personalizar una longitud de cable diferente
7) Aplicación: Energía, Automotriz, LED, Equipos Eléctricos, Cámara, Transmisión, Equipos médicos
8) Diámetro exterior del cable: 3,0 mm a 9,0 mm
9) Voltaje nominal: según los diferentes contactos
10) Corriente nominal: según los diferentes contactos
11) Orientación: Recto / Ángulo recto
12) Terminación: Soldadura / PCB
13) Nivel de protección: IP68
14) Certificación: CE, ROHS, ISO9001
15) Género: Hembra y Macho
16) OEM y ODM: Oferta
Característica del conector impermeable circular
1. Uso seguro en el campo, gracias a un alto grado de protección, alta resistencia a la tracción, resistencia a la abrasión y a las muescas
2. Flexible: conectores para montaje in situ, resistencia extremadamente alta al enrollado y desenrollado
3. Conexión de soldadura: tecnología de conexión probada para una gran selección de diferentes conductores
4. Alta temperatura 125 grados, reflujo de soldadura
5. Conector metálico autoblocante Push-Pull
6. Construcción compacta y ligera
7. El diseño único del núcleo de contacto lo hace seguro y fiable en todos los entornos
8. Disponible soldadura, PCB y PCB en ángulo recto
9. Blindaje EMC de 360°
10. Clave de alineación y sistema de polarización para evitar la interfaz cruzada
Especificacióndel conector impermeable circular
| Conector Push Pull impermeable para exteriores serie RM-F |
| Tamaño de la carcasa | 0F(102). 1F(103), AF(1031),2F(104),3F(105) | Número de contacto | 2 pines, 3 pines, 4 pines, 5 pines, 6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 12 pines, 14 pines, 16 pines, 19 pines |
| Modelo de carcasa | S SS SSC SA WSO SFE SFU SA WSO SFE SFU D DBPU DBPE DEE DEU DBPLE DBPLU DBEE DBEU KE KSE K KE | MOQ | 1 unidad |
| Género | Macho, Hembra | Muestra gratis | disponible |
| Durabilidad | 5000 ciclos de acoplamiento | Nivel IP | IP68 |
| | | | |
| Características técnicas |
| Rango de temperatura | - 65° C, +200° C | Resistencia a las vibraciones | 15 g [10 Hz - 2000 Hz] |
| Resistencia al impacto | 100 g [ 6 ms] | Prueba de corrosión por niebla salina | >144 h |
| Categoría climática | 50/175/21 | Blindaje (mínimo) | > 75 dB [ a 10 MHz], > 40 dB [ a 1 GHz] |
| Clasificación IP | IP 68 | Certificaciones | ISO9001 CE ROHS SGS |
| Materiales |
| Contacto del pin | CuZn |
| Contacto del zócalo | CuSn |
| Chapado de contacto | Au |
| Inserto hembra | PPS(UL 94V-0) |
| Material de la cubierta del cable | PVC o PUR |
| Tornillo | CuZn |
| Tuerca | CuZn |
Aplicacióndel conector impermeable circular
Conector circular impermeablese utilizan ampliamente en la industria aeroespacial, industrial, automotriz, eléctrica,
mecánica, automatización, así como en la industria de servicios eléctricos. Diseñamos y fabricamos de acuerdo con
las normas industriales internacionales y de EE. UU., nuestros productos pueden sustituir a conectores europeos, estadounidenses y taiwaneses,
con la misma calidad.
Nuestros productos se utilizan ampliamente en transporte, transmisión, equipos eléctricos, robots automatizados, bicicletas eléctricas,
barcos, vehículos eléctricos, automoción, etc.
1. Automotriz
2. Audio-video
3. Comunicaciones
4. Robots automatizados
5. Sistemas de información
6. Médico
7. Vehículos eléctricos
El conector de cable Ip68 se utiliza ampliamente en la transmisión de video, transformadores y equipos de transmisión de señales de red en el mercado; también en el campo de las comunicaciones, pantallas exteriores, puertos de red domésticos, equipos de transmisión y recepción de señales, campo de red 4G, etc.
Ventajadel conector impermeable circular
1. Alto grado de protección IP68, seguro de usar en el sitio
2. Contactos de bronce fosforado sólido chapados en oro de alta calidad, ≥ 5000 veces de vida útil de acoplamiento
3. Tipo de autoblocante Push Pull
4. Soporte de muestras, pedidos minoristas y a granel
Por qué elegir el conector circular RAYMO:
A: Soluciones de cable gratuitas
B: Conector Lemo 100% compatible
C: OEM o ODM aceptado
D: Le ayudamos a ahorrar al menos un 50% de costo, el alivio de tensión del enchufe es gratuito
E: Oferta de ensamblaje de cables
F: Muestra gratuita para confirmación
G: Tiempo de entrega rápido para ayudarle a ahorrar tiempo de producción
