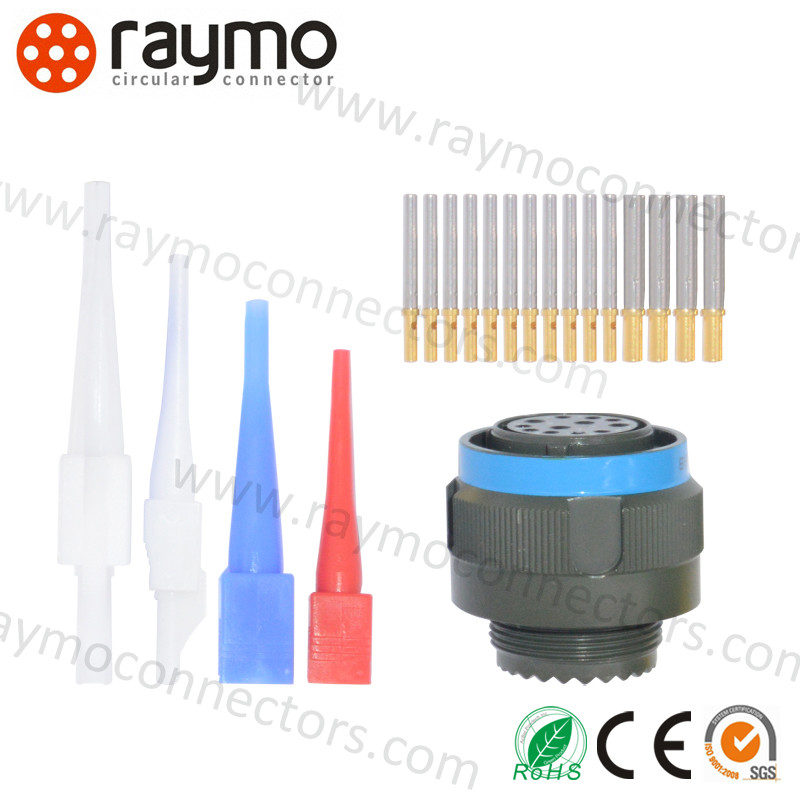

Descripción de la norma MIL-DTL-38999 de la serie I para el anfenolJY27467 MilitarConectores circulares

1Las series GJB599A se fabrican de acuerdo con el mismo estándar que la serie MIL-DTL-38999K. La diferencia es que: el número de pieza básico de GJB599A es JY, mientras que MIL-DTL-38999K es MS.La serie GJB599A es intercambiable con la serie MIL-DLT-38999K- ¿ Qué?

2Los detalles de la tapa protectora aplicable, de la carcasa trasera y del cojín de brida cuadrada se pueden encontrar en la página 1220

3Si el entorno de operación requiere resistencia al aceite, los componentes de sellado de los conectores deben elegir caucho de silicona fluorada.más C1 al final del número de la pieza original (por ejemploSe trata de una serie de medidas que se han adoptado en el marco de la aplicación de la presente Directiva.

Especificación para el amfenol MIL-DTL-38999 Serie Iel estándar milJY27467 MilitarConectores circulares

Atributo del prcto	Valor del atributo
Fabricante	El nombre de la empresa
Nombre del prcto	Amfenol MIL-DTL-38999 Serie I de conectores circulares militares de la serie mil estándar JY27467
Modelo	En el año JY27467
Sexo de contacto	Pín (hombre)
Contactos	3-20 #
Tamaño del cuerpo	09
Terminal de servicio	Saldado
Revestimiento de la carcasa	con un contenido de nitrógeno superior a 10%, pero no superior a 50%
Números de pines	3 alfileres
Aplicación	Sistemas militares tales como sistemas de aviación, aeroespacial, armas y otros equipos electrónicos

Datos eléctricos y mecánicos para Amphenol MIL-DTL-38999 Serie Iel estándar milJY27467 MilitarConectores circulares

Vivienda	Legatura de aluminio/acero inoxidable
El revestimiento	Clase B: revestimiento con cadmio verde oliva Clase E: acero inoxidable pasivo Clase F: electronización con níquel
El aislante	Plastico termófilo
Grommet y sello	De caucho de silicio
Contacto	de aleación de cobre recubierta de oro soldadura, PCB
La resistencia	500 ciclos
Vibración	Vibración sinusoide: frecuencia de 10 a 2000 Hz, Aceleración: 294 m/s2 Vibración aleatoria: frecuencia de 100 a 1000 Hz, densidad espectral de potencia: 1 g2/Hz
El choque	A 3 ms de medio senoide, el valor máximo
Temperatura de funcionamiento	Clase B: -65°C+175°C Clasificación E, F: -65°C+200°C
Espray de sal	Según el método 1001 GJB1217 Clase B 500 horas, clase E 1000 horas Clase F 48h
Humedad relativa	98% a 40 °C
Alturas de funcionamiento	≤ 30480 m

Características del Amfenol MIL-DTL-38999 de la serie Iel estándar milJY27467 MilitarConectores circulares

9 tamaños de carcasa, 74 polarizaciones y varios tipos de modificación
5 estructuras principales clave para evitar el desacoplamiento
Aplicación: sistemas militares como la aviación, la aeroespacial, las armas y otros sistemas de equipos electrónicos
Estándar de la empresa: 21E0.204.102JT

Solicitud de Amfenol MIL-DTL-38999 de la serie Iel estándar milJY27467 MilitarConectores circulares

Sistemas militares tales como

la aviación,
el sector aeroespacial,
el arma,
y otros sistemas de equipos electrónicos

Nuestra ventaja para el Amfenol MIL-DTL-38999 Serie Iel estándar milJY27467 MilitarConectores circulares

Fabricante original
Excelente equipo de I+D
Más de 10 años de experiencia
OEM y ODM aceptables
Prueba de calidad del 100%
100% de entrega rápida
100% servicio postventa

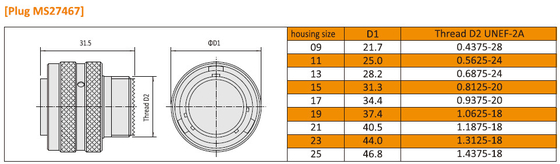

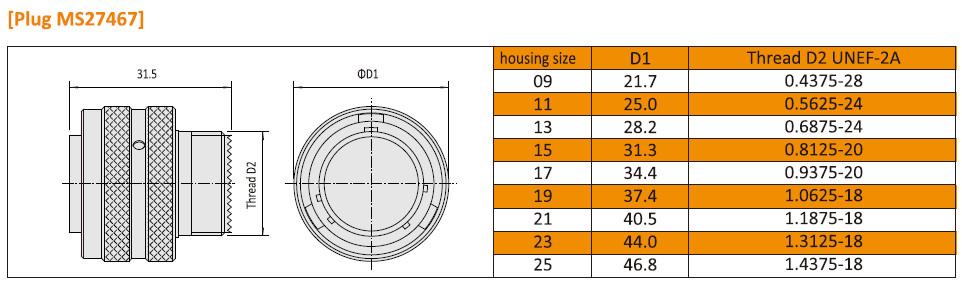

Dimensión para el anfenol MIL-DTL-38999 Serie Iel estándar milJY27467 MilitarConectores circulares

Amfenol MIL-DTL-38999 Serie I de conectores circulares militares de la serie mil estándar JY27467 0

Raymo también hace:

D38999 Conectores circulares impermeables para la aviación de la serie I seires III
Conector de empuje y tracción de la serie LE MOS B, conectores impermeables de la serie K / W / T / semiluna S, conectores de la serie REDEL P
Conectores de la serie 102 103 1031 104
Serie de las series de pesca
Serie final de pescadores
O D U_MINI SNAP Conectores circulares de empuje-tirón
O D U_AMC-conector militar avanzado

O D U_AMC Conectores de fácil limpieza
Mini conector conectores HIROSE
Conectores para cables Aglutinantes de la serie M16 680 678 420
Conectores fijos de tornillo circular M8 M12
El ensamblaje de cable puede ser diseñado de acuerdo con las necesidades reales del cliente.Aceptar OEM

etiqueta:

Lugar de origen:	Shenzhen, China
Nombre de la marca:	RAYMO
Certificación:	RoHS2.0, ISO:9001-2015, CE , SGS, REACH
Número de modelo:	En el año JY27467

Cantidad de orden mínima:	1 pieza
Precio:	negotiable
Detalles de empaquetado:	50pc/CTN
Tiempo de entrega:	5 a 8 días hábiles
Condiciones de pago:	D/A, D/P, T/T, Western Union, MoneyGram, L/C
Capacidad de la fuente:	500pcs/week

Nombre del prcto:	Conectores circulares militares	Vivienda de tamaño:	09
Número del pin:	3 pernos	Tamaño del contacto:	3-20 #
Revestimiento de la carcasa:	niquelado electrolítico	Tipo de montaje:	Soporte del cable
Método de la terminación:	Saldado	Género del contacto:	Hombre
Resaltar:	Conectores circulares militares de amfenol , Conectores circulares para uso militar MIL-DTL-38999 , JY27467 Conectores circulares militares
