| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | RAYMO |
| Certificación: | CE/ROHS/REACH/SGS/ISO9001 |
| Model Number: | 38999/26WB04PN |
| Cantidad de orden mínima: | 1 piezas |
| Precio: | 5.6-20.3 |
| Detalles de empaquetado: | Bolsas y cajas de cartón |
| Tiempo de entrega: | Entre 5 y 7 días hábiles |
| Capacidad de la fuente: | 50000 piezas/mes |
| Número de modelo: | D38999 Conector | Serie: | Sección I/Sería II/Sería III/Sería IV |
|---|---|---|---|
| Número de posiciones: | 3/5/6/8/10/12/13/19/22/37/66/79 Pin | Tamaño de la concha: | A/B/C/D/E/F/G/H/J |
| orientación: | Es recto. | Tipo de fijación: | Bajoneta o hilo |
| Característica de montaje: | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor. | Material de las cáscaras: | De aleación de aluminio |
| Contenido: | Aleaciones de cobre | Operación mecánica: | >500 ciclos de acoplamiento |
| Clasificación de propiedad intelectual: | Protección IP67 | ||
| Resaltar: | Conector circular MIL-DTL 38999,conector circular de tipo crimp,Conector circular de amfenol 38999 |
||

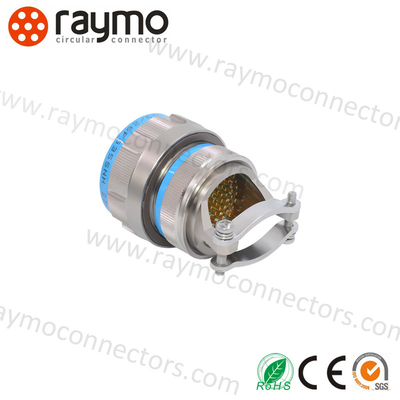

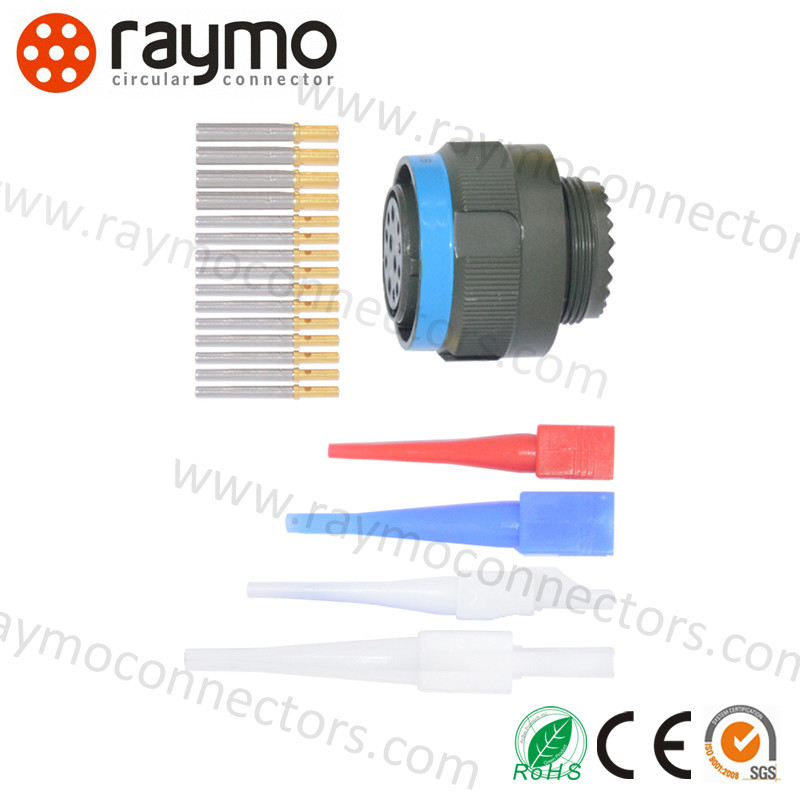

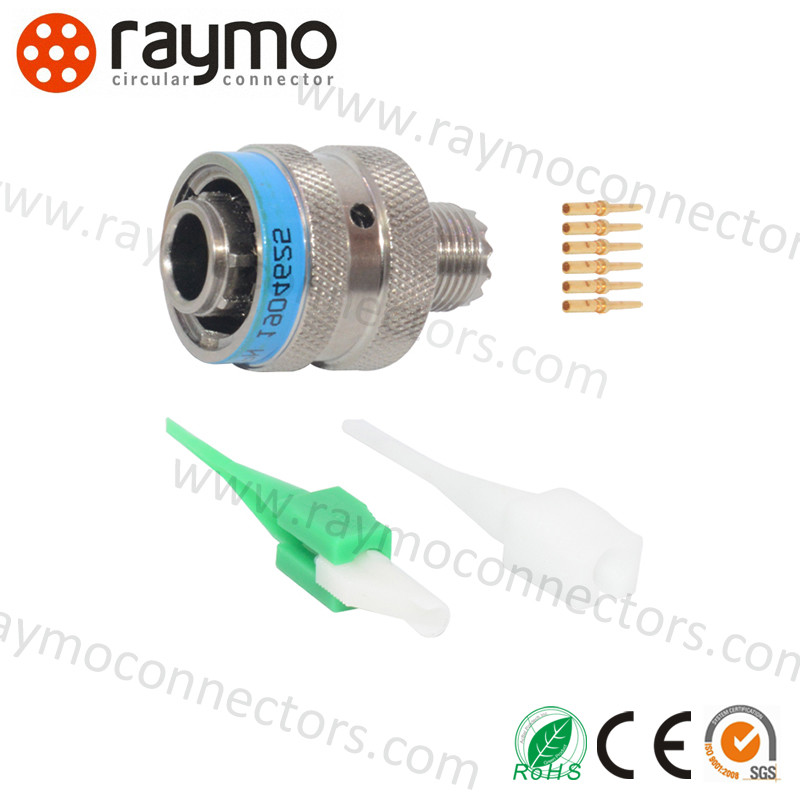

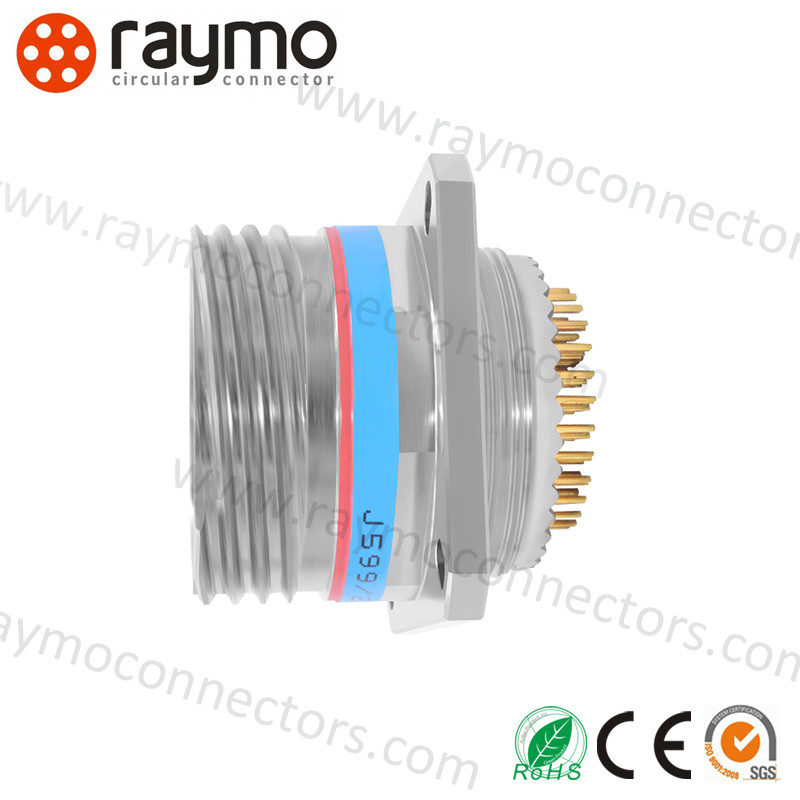

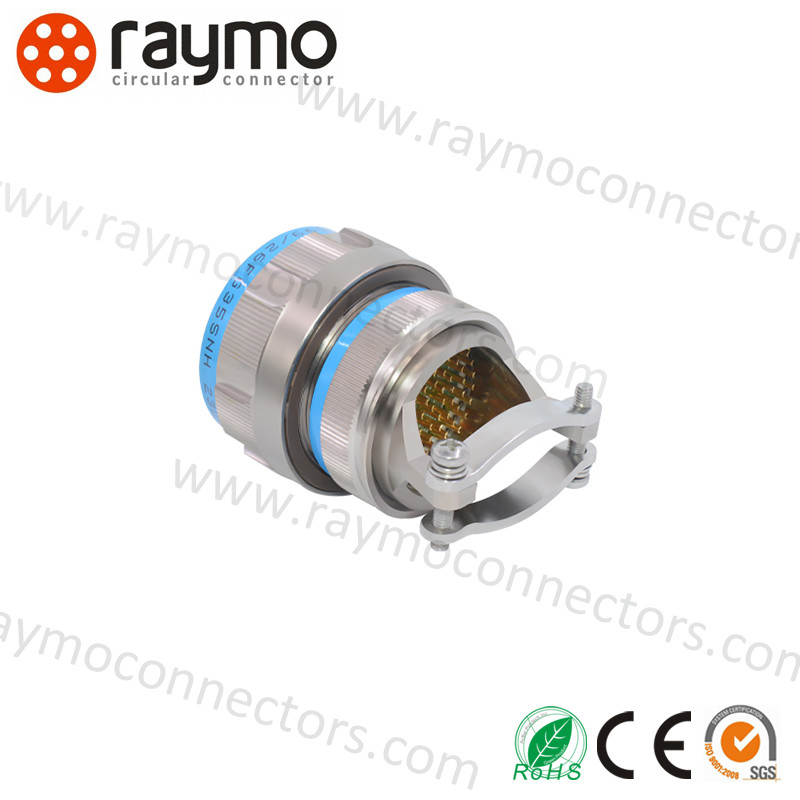

Anteriormente conocidos como MIL-C-38999, los conectores MIL-DTL-38999 vienen en cuatro series: Serie I, Serie II, Serie III y Serie IV.Se trata de conectores resistentes al medio ambiente que utilizan contactos de crimp removibles y tienen un rango de funcionamiento de -65 a +200 °C.
Conectores de la serie ILas máquinas de la industria de la construcción están acopladas con una bayoneta y tienen propiedades de alta vibración.Se utilizan cuando se requiere un sistema de acoplamiento de desconexión rápida.
Conectores de la serie IIestán acoplados con bayoneta, no son resistentes a las escopetas y tienen un perfil bajo, por lo que se utilizan cuando el peso o el espacio son limitados, o en situaciones de baja vibración, alta humedad y viento fuerte.
Conectores de la serie IIIestán acoplados por un hilo de arranque Tri de tornillo rápido, son a prueba de cucharas y son más adecuados para aplicaciones normales de apareamiento y despareamiento y pueden usarse a altas temperaturas, humedad, viento,o ambientes de vibración cuando se utiliza con los accesorios correctos.Conectores de la serie IIIson más comúnmente utilizados en diseños aeroespaciales.
Conectores de la serie IVestán acoplados por un mecanismo Breech-Lok, son a prueba de cucharas, ligeros y adecuados para aplicaciones de apareamiento a ciegas, y también tienen atributos de alta vibración.Son adecuados en ambientes de viento fuerte y humedad cuando se utilizan con los accesorios adecuados.
| [Mecánica] | [Eléctrico] | ||||||
| Vivienda: | Legatura de aluminio/acero inoxidable | Resistencia al contacto y corriente nominal | |||||
| El revestimiento | W - revestimiento con cadmio de color verde oliva | Contacto tamaño |
En funcionamiento ¿Qué es esto? |
Contacto Resistencia (mΩ) |
Calificación corriente ((A) |
||
| F - Revestimiento con níquel sin electro | 22D | ¿Qué quiere decir?76 | ≤ 12 años | 5 | |||
| K - Acero inoxidable pasivo | 20 # | F1 y F1.00 | ≤ 5 años | 7.5 | |||
| El aislante: | Las partidas de las demás partidas de las demás partidas | 16# | F1 y F1.60 | ≤ 2 años5 | 13 | ||
| Grommet y sello: | De caucho de silicio | 16# | F2.40 | ≤ 15 | 23 | ||
| El contacto: | Algodón de cobre recubierto de oro, crimping, soldadura, PCB | 10 # | - ¿Qué es?15 | ≤ 10 | 40 | ||
| La resistencia: | 500 ciclos | Protección EMI: | |||||
| Vibración: | 60 g,con ciclo de temperatura y Simulación de accesorios (36 horas) |
100MHz1GHz: atenuación mínima de 85 dB 1GHz 10GHz: atenuación mínima de 50 dB |
|||||
| Aleatorio: bajo altas temperaturas, frecuencia 100-1000 Hz, densidad del espectro de potencia 1 g2/Hz, rms 41,7 g a temperatura ambiente, frecuencia 100-1000 Hz, densidad del espectro de potencia 5 g2/Hz, rms 49,5 g |
Medio ambiente de funcionamiento | ||||||
| El choque: | A 3 ms de medio senoide, valor máximo de la aceleración: 300 g | Los prcs pueden usarse en ambientes duros como fuerte vibración, lluvia, arena, calor húmedo y así sucesivamente. |
|||||
38999 CONECTORES Militares Partes con numeración:
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED como un profesional en el diseño y fabricación de todo tipo de conectores y cables especiales,han acumulado una rica experiencia en el desarrollo y la producción de tipos de cables y su adaptador de conector relacionadoCon cable de cámara RED/Teradek Bond/ARRI, cable de alimentación de cámara Canon/Sony, cable SDI, cable USB, cable de video, cable CCD...Proporcionamos diferentes servicios OEM / ODM sirven para diferentes aplicaciones y requisitos.
Nuestros productos se utilizan ampliamente en todo tipo de ambientes y aplicaciones duras, como dispositivos de control industrial, equipos médicos, equipos de medición e inspección, equipos de audio y visual y militares,Además, tiene una excelente compatibilidad con muchos proveedores líderes.
Siempre nos adherimos al espíritu de innovación, continuamos introduciendo nuevas series de productos que incluyen M5, M8, M9, M12, M16, M23 y otros conectores de datos. Con el certificado IP68, ISO9001, Rohs, CE, REACH aprobado.
Todos los conectores pueden ser personalizados de acuerdo con las solicitudes del cliente!
Proporcionamos soporte técnico y servicio integral para nuestros conectores circulares de empuje y tracción.
Nuestro equipo está disponible para ayudar a los clientes con la instalación, solución de problemas y reparaciones.También ofrecemos asistencia y capacitación in situ para garantizar que los clientes puedan utilizar el producto a su máximo potencial..
Nos dedicamos a proporcionar un excelente servicio al cliente y nuestro equipo está disponible 24/7 para responder cualquier pregunta o proporcionar soporte técnico.
También ofrecemos una amplia gama de servicios postventa, tales como extensiones de garantía y actualizaciones de productos.
Si tiene alguna pregunta o necesita ayuda, no dude en contactarnos.
¿Puedo tener una muestra?
Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad. Algunas muestras son gratuitas, y algunas muestras deben pagarse por adelantado y el costo se reembolsará después de un pedido adicional.
¿Qué pasa con el tiempo de entrega de la producción?
Tenemos stock, entrega rápida por debajo de 5.000 piezas.
P3: ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
A menudo enviamos por DHL, UPS, FedEx, TNT, SF o EMS. Por lo general toma 3-5 días llegar.
¿Está disponible el OEM?
Sí. Tenemos una rica experiencia y buena capacidad para poner su diseño e idea en el producto real, normalmente toma alrededor de 20 a 30 días para un nuevo producto desde el diseño del molde hasta la producción final.
