Conector ultrapequeño de bayoneta de la serie ONC-BS-1(2) Tamaño de la carcasa del conector 14 Enchufe macho de 10 pines - ONC-BS-1-10/14-B1-1-B

Descripción de Prct MilitarONC-BS-1(2) CONECTORES:

ONC-BS-1(2)

Los conectores ultrapequeños de bayoneta de la serie OHS adoptan principalmente la tecnología de conectores rusos. Este tipo de conector se utiliza ampliamente en circuitos de CC y CA de varios instrumentos eléctricos, de radio y de control. Consta de enchufes y enchufes, con posiciones de llave de varios niveles para la instalación. El modo de acoplamiento del conector es de tipo bayoneta. El enchufe no tiene fijación de cola y el enchufe tiene una fijación de cola de plástico recta. Al mismo tiempo, se puede combinar e intercambiar con las piezas originales de la serie rusa ONC-BS-1(2).

Los conectores ONC-BS-1(2) están diseñados para trabajar en circuitos eléctricos de corriente continua,
alternativa (a menudo hasta 3 MHz) y corrientes de impulsos.
Los conectores ONC-BS-1(2) constan de un cuerpo hermético y un casquillo de cable no hermético
para montaje general, tienen una polarización de carcasa de múltiples posiciones, protegiendo
del contacto accidental.
El acoplamiento de los conectores es de bayoneta.
Los cuerpos están hechos sin cubierta, los enchufes con una cubierta de plástico recta.
Los diagramas de disposición de los contactos, la cantidad y los diámetros de los contactos se dan en la Tabla 1.
La cubierta de los contactos en los conectores: ONC-BS-1 - plata, ONC-BS-2 – oro.
Los conectores están diseñados para montaje interno en
conformidad con los requisitos técnicos BR0.364.030 TU, (aceptación “5”).

TIPO DE CONECTOR	Receptáculo
TIPO DE CONTACTO	Macho
NÚMERO DE POSICIONES	10 pines
TAMAÑO DE LA CARCASA	14
MATERIAL DE CONTACTO	Aleación de cobre con baño de oro/plata
MATERIALES AISLANTES	PPS
MATERIAL DE LA CARCASA	Aleación de aluminio con tratamiento anodizado superficial, aleación de zinc con niquelado (grado industrial)
TAMAÑO DEL CONTACTO	Φ1.0
CORRIENTE MÁXIMA POR CONTACTO	3.0A
SUMA DE CORRIENTES	30A
VOLTAJE NOMINAL	250V
RESISTENCIA DE CONTACTO	≤5MΩ
TERMINACIÓN DE CONTACTO	Soldadura
TIPO DE FIJACIÓN	Conexión de bayoneta
NÚMERO DE INSERCIONES Y EXTRACCIONES	250
TEMPERATURA DE FUNCIONAMIENTO	-60℃ – +85℃

Fotos de Prcts

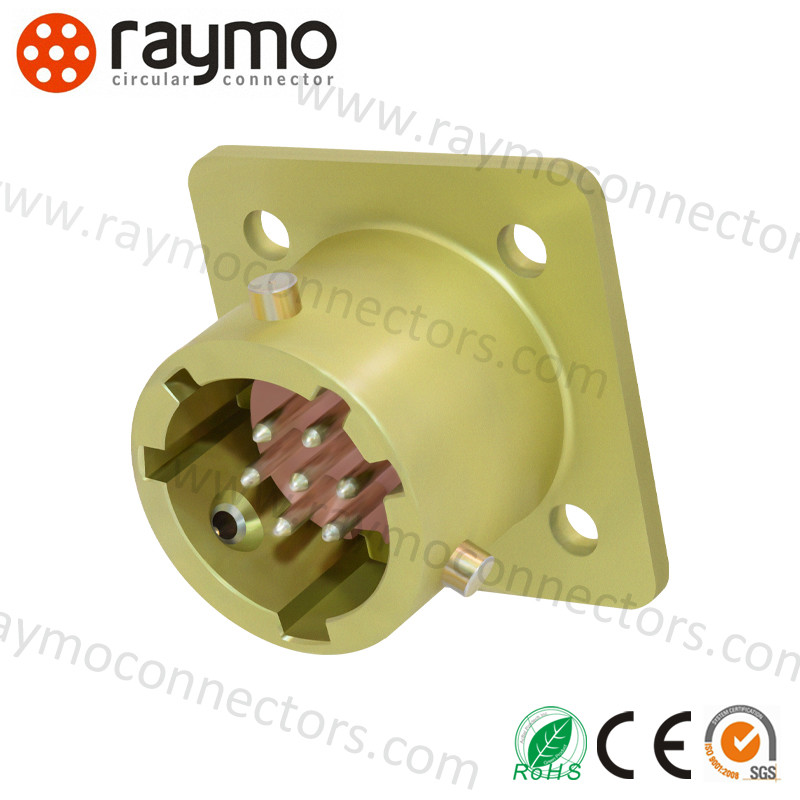

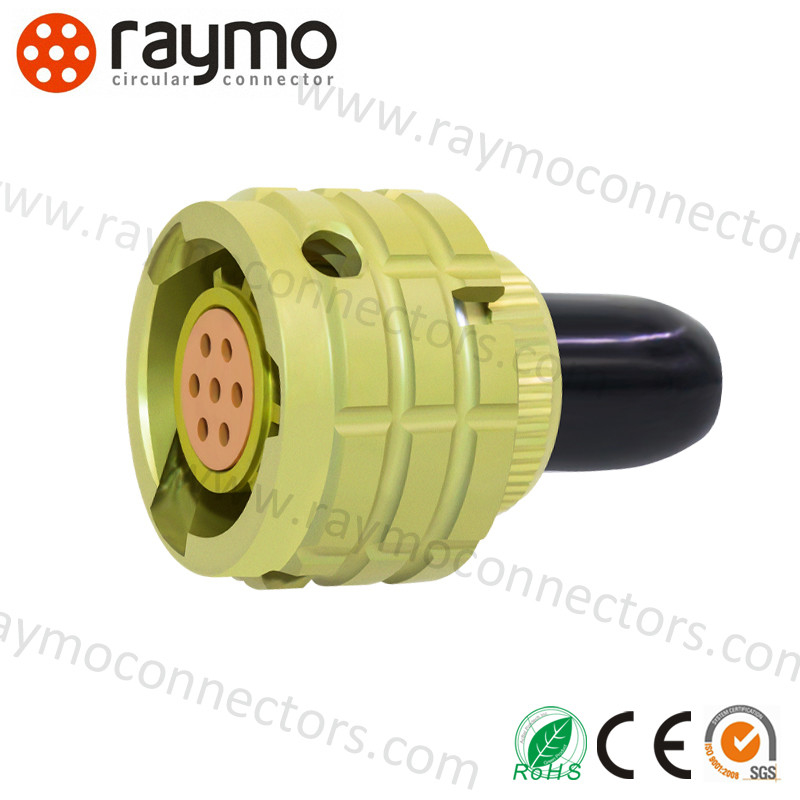

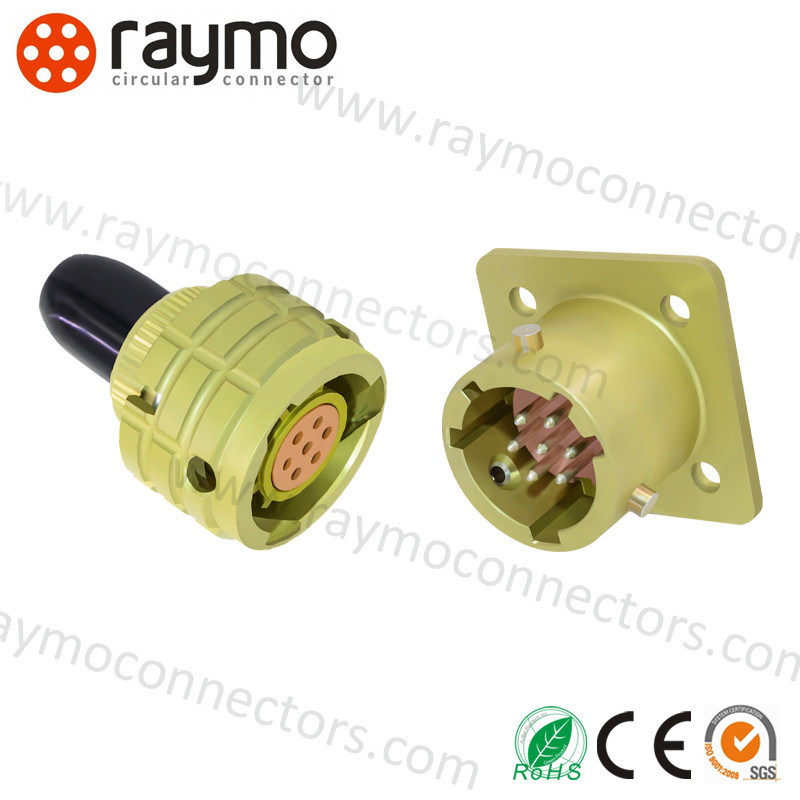

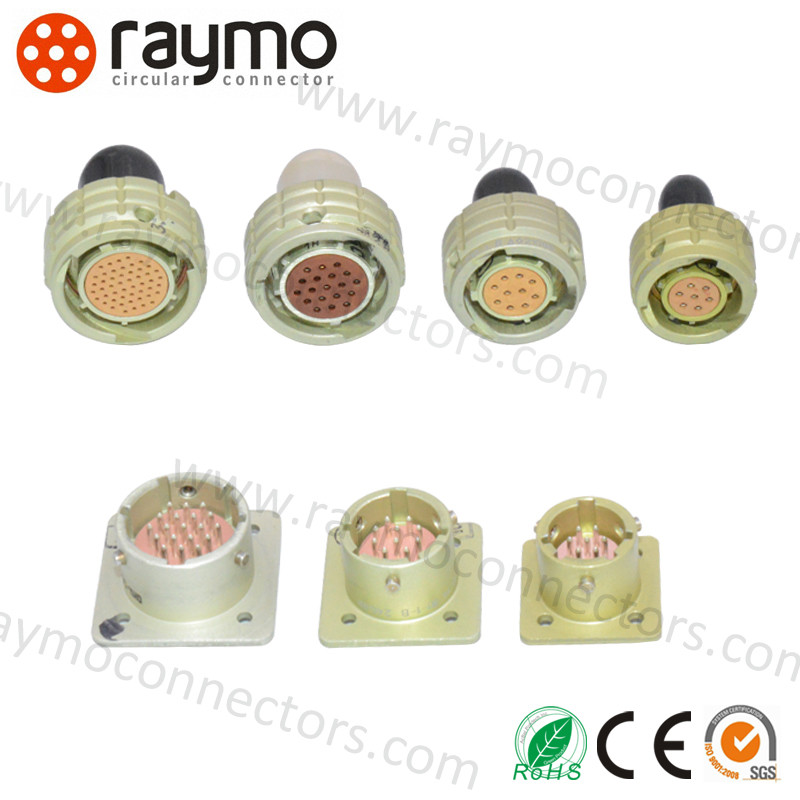

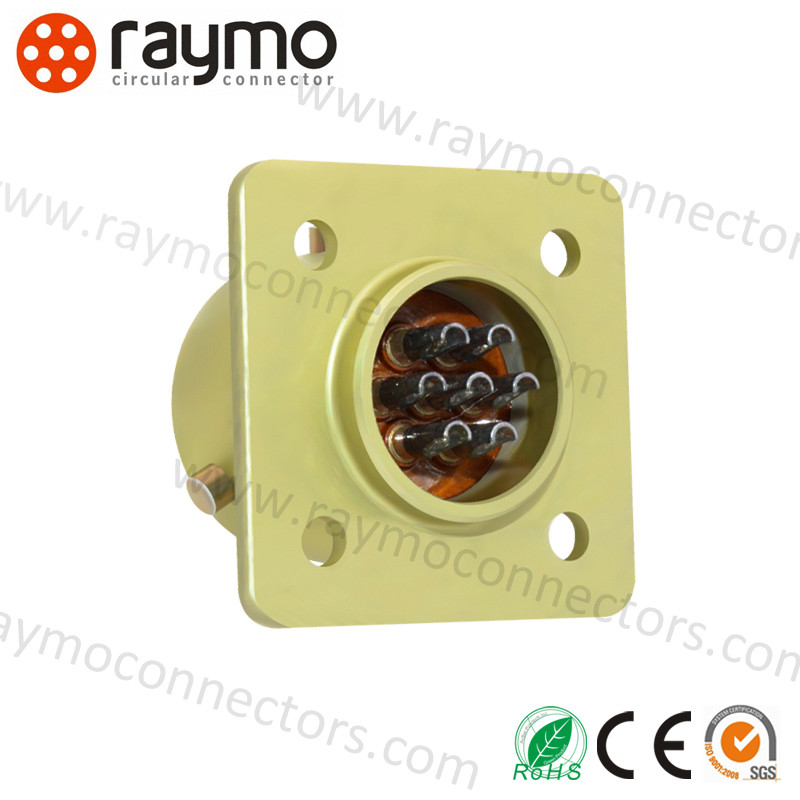

Carcasa de conector ultra pequeño de 10 pines, enchufe macho 0

Hoja de datos de Prcts

Conector eléctrico ultrapequeño de la serie OHS
1. Indicadores técnicos
Indicador	Valor
Resistencia de contacto	≤5mΩ
Resistencia de aislamiento	≥1000MΩ (En condiciones normales)
Temperatura ambiente	- 60°C~85°C
Vibración	1-5000HZ 20g
Impacto	1000g (una vez); 100g (múltiples veces);
Diámetro de contacto	Φ1.0mm
Vida mecánica	Insertar y desenchufar 250 veces
Horas de trabajo	5000 horas
Garantía	15 años

2. Corriente de trabajo, voltaje de funcionamiento
Tamaño estándar de la carcasa	Número de contacto	Corriente de trabajo de un solo contacto (A)	Corriente total (A)	Voltaje de funcionamiento (V)
10	4	3.7	15	250
12	7	3.1	22	250
14	10	3	30	250
18	19	2.1	40	250
22	32	1.8	60	250
27	50	1.5	75	250

Número de pieza ruso	Número de pieza chino
ONC-BS-1-4/10-B1-1-B	OHS-BC-1-4/10-B1-1-B
ONC-BS-1-7/12-B1-1-B	OHS-BC-1-7/12-B1-1-B
ONC-BS-1-10/14-B1-1-B	OHS-BC-1-10/14-B1-1-B
ONC-BS-1-19/18-B1-1-B	OHS-BC-1-19/18-B1-1-B
ONC-BS-1-32/22-B1-1-B	OHS-BC-1-32/22-B1-1-B
ONC-BS-1-50/27-B1-1-B	OHS-BC-1-50/27-B1-1-B

Número de pieza ruso	Número de pieza chino
ONC-BS-1-4/10-P12-1-B	OHS-BC-1-4/10-P2-1-B
ONC-BS-1-7/12-P12-1-B	OHS-BC-1-7/12-P2-1-B
ONC-BS-1-10/14-P12-1-B	OHS-BC-1-10/14-P2-1-B
ONC-BS-1-19/18-P12-1-B	OHS-BC-1-19/18-P2-1-B
ONC-BS-1-32/22-P12-1-B	OHS-BC-1-32/22-P2-1-B
ONC-BS-1-50/27-P12-1-B	OHS-BC-1-50/27-P2-1-B

Preguntas frecuentes

Preguntas frecuentes sobre el conector OHS ruso

1.¿Puedo tener un pedido de muestra?
Sí, bienvenido el pedido de muestra del conector ruso 2PM para probar y verificar la calidad.

2. ¿Cuáles son sus condiciones de pago?
Por lo general, aceptamos T / T. Para pedidos regulares, las condiciones de pago son un depósito del 30%, el saldo se paga antes del envío.

3. ¿Cuál es el plazo de entrega?
Por lo general, tarda 10 días después de recibir el pago por adelantado.

4.¿Cuáles son sus condiciones de embalaje?
Se embala primero en una bolsa de plástico, luego en una caja pequeña y finalmente en cajas grandes y neutras.

5.¿Cuánto dura el período de garantía?
Un año después de la entrega.

etiqueta:

Lugar de origen:	Porcelana
Nombre de la marca:	RAYMO
Número de modelo:	En el caso de las empresas de servicios de telecomunicaciones:

Cantidad de orden mínima:	5
Precio:	USD25
Tiempo de entrega:	5-8 semanas
Condiciones de pago:	T/T
Capacidad de la fuente:	2000pcs
