Descripción del conector militar ruso de la serie Ultra-Pequeño Eléctrico (ОНЦ-БС 1(2)
Los conectores ultrapequeños de bayoneta de la serie OHS adoptan principalmente la tecnología de conectores rusos.
El modo de acoplamiento del conector es de tipo bayoneta. El enchufe no tiene fijación de cola y el enchufe tiene una fijación de cola de plástico recta. Al mismo tiempo, se puede combinar e intercambiar con las piezas originales de la serie rusa ОНЦ-БС-1(2).
Conector militar ruso de la serie Ultra-Pequeño Eléctrico (ОНЦ-БС 1(2)Características principales:
-
Tamaño compacto: Ideal para aplicaciones donde el espacio es limitado.
-
Alto rendimiento: Capaz de manejar altas tasas de datos y niveles de potencia a pesar de su pequeño tamaño, lo que lo hace adecuado para una amplia gama de aplicaciones.
-
Construcción duradera: Construido con materiales de alta calidad para garantizar una larga vida útil, incluso en entornos hostiles.
-
Fácil instalación: Permite una instalación y desmontaje rápidos y sencillos, ahorrando tiempo y esfuerzo durante el montaje y el mantenimiento.
Conector militar ruso de la serie Ultra-Pequeño Eléctrico (ОНЦ-БС 1(2) Parámetro
|
Categoría
|
Conectores circulares militares
|
|
Número de pieza
|
OHS-BC-1-7/12-B1-1-B
|
|
Tipo de conector
|
Receptáculo
|
|
Orientación
|
Brida cuadrada hermética
|
|
Tipo de contacto
|
Pin macho
|
|
Número de posiciones
|
7
|
|
Tipo de fijación
|
Roscado
|
|
Tipo de montaje
|
Montaje en panel
|
|
Terminación de contacto
|
Engarce
|
|
Grado de protección
|
IP67
|
Referencia del número de pieza ruso y del número de pieza Raymo paraConector militar ruso de la serie Ultra-Pequeño Eléctrico (ОНЦ-БС 1(2)
1- número de pieza del modelo sin cola
| Rusia P/N |
China P/N |
Amphenol P/N |
| ОНЦ-БС-1-4/10-В1-1-В |
OHS-BC-1-4/10-B1-1-В |
ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В |
OHS-BC-1-7/12-B1-1-В |
ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В |
OHS-BC-1-10/14-B1-1-В |
ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В |
OHS-BC-1-19/18-B1-1-В |
ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В |
OHS-BC-1-32/22-B1-1-В |
ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В |
OHS-BC-1-50/27-B1-1-В |
ONTS-BS-1-50/27-V1-1-V |
2- número de pieza del modelo de cola recta sin blindaje
| Rusia P/N |
China P/N |
Amphenol P/N |
| ОНЦ-БС-1-4/10-Р12-1-В |
OHS-BC-1-4/10-P2-1-В |
ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В |
OHS-BC-1-7/12-P2-1-В |
ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В |
OHS-BC-1-10/14-P2-1-В |
ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В |
OHS-BC-1-19/18-P2-1-В |
ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В |
OHS-BC-1-32/22-P2-1-В |
ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В |
OHS-BC-1-50/27-P2-1-В |
ONTS-BS-1-50/27-R12-1-V |
Rendimiento técnico del conector militar ruso de la serie Ultra-Pequeño Eléctrico (ОНЦ-БС 1(2)
|
Resistencia de contacto
|
≤5mΩ
|
|
Resistencia de aislamiento
|
≥1000MΩ(en situación normal)
|
|
Temperatura ambiente
|
’-60℃~85℃
|
|
Vibración
|
1-5000HZ 20g
|
|
Impactante
|
una vez 1000g, repetidamente 100g
|
|
Diámetro de contacto
|
ø1.0mm
|
|
Vida mecánica
|
250 veces
|
|
Tiempo de trabajo
|
5000 horas
|

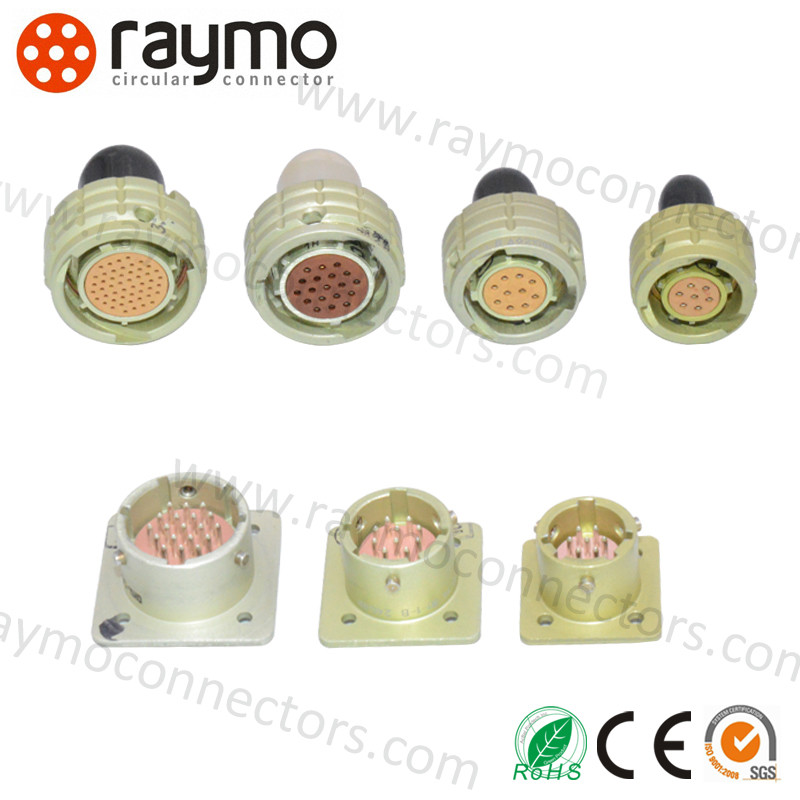

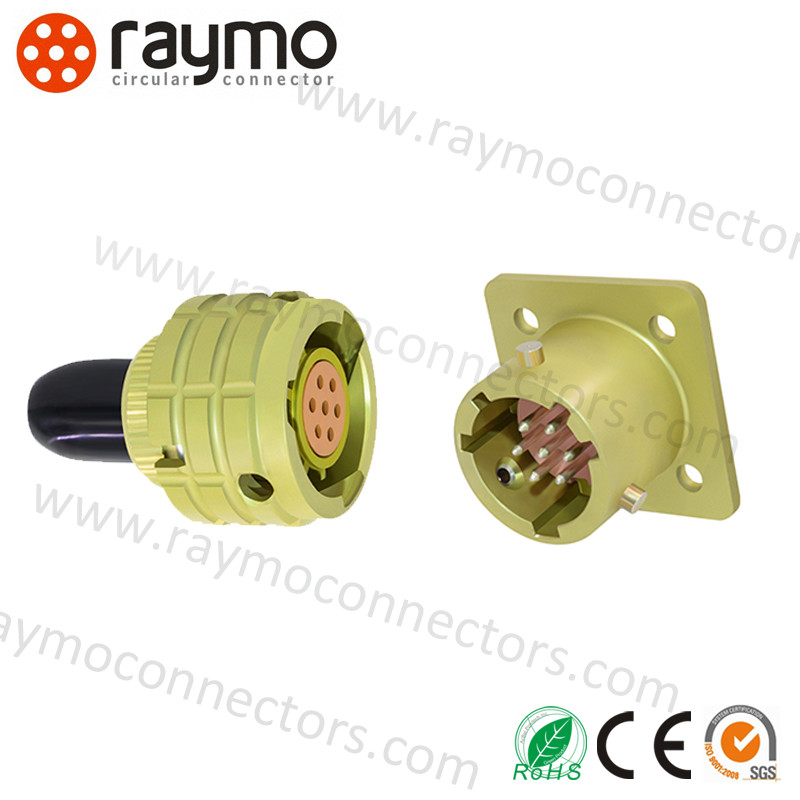

Imágenes del conector militar ruso de la serie Ultra-Pequeño Eléctrico (ОНЦ-БС 1(2)
Conector militar ruso de la serie Ultra-Pequeño Eléctrico (ОНЦ-БС 1(2) Aplicación
Esta amplia cartera le permite seleccionar la configuración de conector ideal para adaptarse a casi cualquier requisito específico en la mayoría de los mercados, incluidos dispositivos médicos, instrumentos de prueba y medición, maquinaria, transmisión de audio y video, telecomunicaciones y militares.
