| Lugar de origen: | Shenzhen, Guangdong, China |
|---|---|
| Nombre de la marca: | RAYMO |
| Certificación: | RoHS, Reach, SGS, ISO:9001-2015 |
| Número de modelo: | Se trata de un documento de identificación. |
| Cantidad de orden mínima: | 1 pieza/piezas |
| Precio: | 2.99-14.99USD/piece |
| Detalles de empaquetado: | Bolso y cartón del PE |
| Tiempo de entrega: | 7 días |
| Condiciones de pago: | En el caso de los prctos de la categoría 1 incluidos en el anexo I, el artículo 2 se sustituye po |
| Capacidad de la fuente: | 5000Piezas/ Semana |
| Sustitución: | Conectores micro-D de la serie ITT Cannon MDM | Estándar: | Se aplicará el procedimiento de evaluación de la conformidad. |
|---|---|---|---|
| Tipo de conector: | Enchufe | Tipo de contacto: | Pin masculino |
| Número de posiciones: | 21 | Shell externo: | de aluminio |
| Resaltar: | Conector de energía impermeable Micro-D,Conector de energía impermeable IP67 |
||
Serial J30J Micro-D MIL-Spec 0.1-15 mm2 área de sección de alambre conector de energía impermeableDla inscripción
La serie Raymo J30J son conectores pequeños y de alta densidad utilizados donde normalmente se habían utilizado los conectores estándar d-sub, pero el tamaño y el peso son preocupantes.
Es equivalente a los conectores micro-D de la serie MIL-DTL-83513 de ITT Cannon MDM.
Serial J30J Micro-D MIL-Spec 0.1-15 mm2 área de sección de alambre conector de energía impermeablePrincipales características:
Esta serie es equivalente a la serie MDM de EE.UU.;

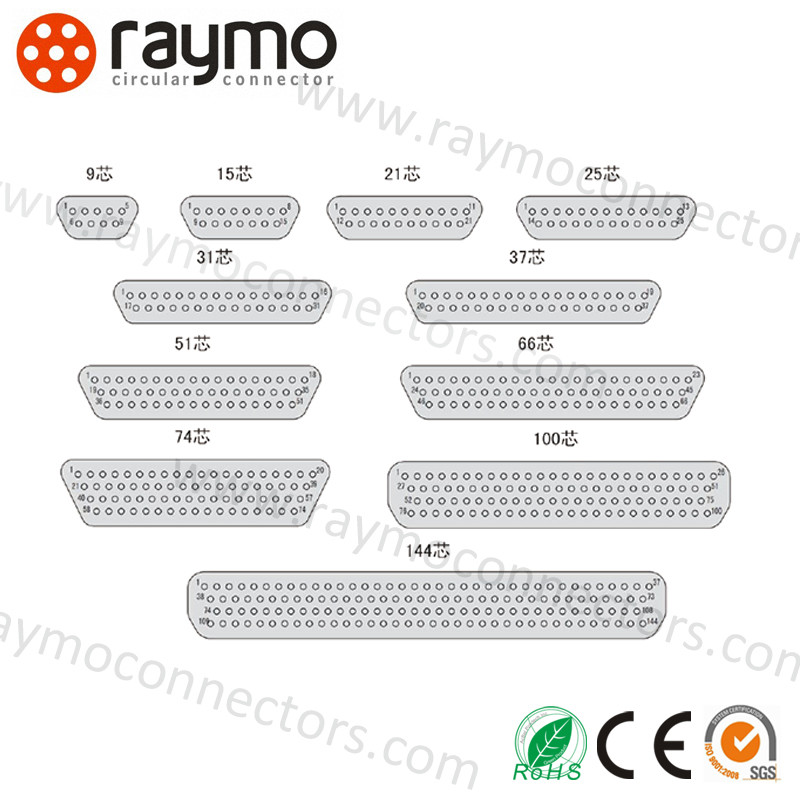

Nueve tipos:9, 15, 21, 25, 31, 37, 51, 74, 100;
Área de la sección de alambre emparejado: 0,115 mm2;
Esta serie emplea pines flexibles de alta densidad;
Esta serie cumple las siguientes especificaciones:
Se aplicará el requisito de seguridad de los equipos de ensayo de la serie J30 en el caso de los equipos de ensayo de la serie J30.
Serial J30J Micro-D MIL-Spec 0.1-15 mm2 área de sección de alambre conector de energía impermeableParámetro
|
Categoría |
Conectores micro-D de la serie ITT Cannon MDM |
|
Número de la parte |
Se trata de un documento de identificación. |
|
Tipo de conector |
Enchufe |
|
Orientación |
Freno cuadrado hermético |
|
Tipo de contacto |
Pin masculino |
|
Número de posiciones |
21 |
|
Tipo de montaje |
Montaje del panel |
|
Terminación del contacto |
Saldado |
|
Calificación de protección |
Protección IP67 |
Serial J30J Micro-D MIL-Spec 0.1-15 mm2 área de sección de alambre conector de energía impermeablerendimiento técnico
|
Voltado de ensayo |
Nivel de 600 VAC a t son |
|
Calificación actual |
3 Ampo |
|
Resistencia de contacto |
8 millones de ohmios como máximo a 3 amperios |
|
Resistencia al aislamiento |
5000 megaohms como mínimo a 500 Vdo |
|
Permeabilidad magnética |
2.0μ ((conectores menos hardware) |
|
Vacío térmico |
por la NASA SP-R-0022 (sólo clase espacial) |
|
Vida de apareamiento |
500 ciclos como mínimo |
|
Espray de sal |
48 horas ML-STD-1344 Método 1001 Condición B |

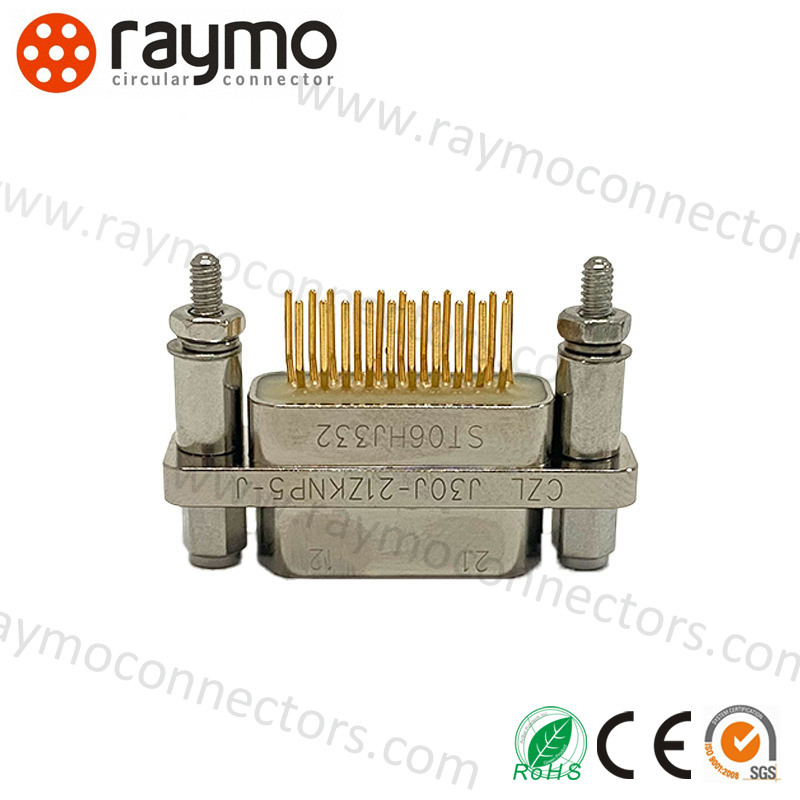

Serial J30J Micro-D MIL-Spec 0.1-15 mm2 área de sección de alambre conector de energía impermeableImágenes
Serial J30J Micro-D MIL-Spec 0.1-15 mm2 área de sección de alambre conector de energía impermeableAplicación
* Aviónica, radares
* Misiles y sistemas de guía
* Equipo médico
* Equipo de ensayo portátil
*Satélites
* Robótica
*Equipo geofísico
Acerca de SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED y sus subsidiarios
Como profesional en el diseño y fabricación de todo tipo de conectores y cables especiales,han acumulado una rica experiencia en el desarrollo y prcción de tipos de cables y su adaptador de conector relacionadoCon cable de cámara RED/Teradek Bond/ARRI, cable de alimentación de cámara Canon/Sony, cable SDI, cable USB, cable de video, cable CCD...
Nuestros prctos se utilizan ampliamente en todo tipo de ambientes y aplicaciones duras, como dispositivos de control industrial, equipos médicos, equipos de medición e inspección,Equipo de audio y visual y militar, etc.
Nuestro servicio
Alta calidad: máquina CNC, ingeniero profesional, trabajador hábil, responsable QC aseguran nuestros prctos de alta calidad;
OEM y ODM: los servicios OEM y ODM son bienvenidos;
Política de muestras: se aceptan muestras gratuitas y pedidos de muestras;
Entrega rápida: 3 ~ 5 días hábiles después de recibir el pago de los conectores normales;
Respuesta rápida: dentro de las 24 horas para su consulta y cualquier otra pregunta;
Servicio postventa: Seguimiento de su envío. Proporcionar soluciones profesionales para sus preguntas.
