Conector de alimentación Micro-D impermeable de 25 pines MIL-Spec Serie J30J

J30J Series MIL-Spec 25 Pin Micro-D Waterproof Power Connector Plug
J30J Series MIL-Spec 25 Pin Micro-D Waterproof Power Connector Plug
J30J Series MIL-Spec 25 Pin Micro-D Waterproof Power Connector Plug J30J Series MIL-Spec 25 Pin Micro-D Waterproof Power Connector Plug
Informacion basica
Lugar de origen: Shenzhen, Guangdong, China
Nombre de la marca: RAYMO
Certificación: RoHS, Reach, SGS, ISO:9001-2015
Número de modelo: Se trata de un sistema de control de las emisiones de gases de escape.
Cantidad de orden mínima: 1 pieza/piezas
Precio: 2.99-14.99USD/piece
Detalles de empaquetado: Bolso y cartón del PE
Tiempo de entrega: 7 días
Condiciones de pago: Western Union, T/T, Moneygram, D/P, D/A, Moneygram, L/C
Capacidad de la fuente: 5000Piezas/ Semana
Contactar ahora
Sustitución: Conectores micro-D de la serie ITT Cannon MDM Estándar: Se aplicará el procedimiento de evaluación de la conformidad.
Tipo de conector: Enchufar Tipo de contacto: Pin masculino
Número de posiciones: 25 Afilado: El número de unidades de producción será el siguiente:
Resaltar:

Conector de alimentación a prueba de agua de 25 pines

,

Conector de alimentación impermeable de la serie MDM

J30J Serie Micro-D MIL-Spec EE.UU. MDM Serie 25 Pins Conector de energía a prueba de agua
Especificaciones del producto
Sustitución Conectores micro-D de la serie ITT Cannon MDM
Estándar Se aplicará el procedimiento siguiente:
Tipo de conector Enchufe
Tipo de contacto Pin masculino
Número de posiciones 25
Forma de las piezas El número de unidades de producción será el siguiente:
Resumen del producto
La serie Raymo J30J son conectores pequeños y de alta densidad diseñados para aplicaciones donde normalmente se usarían conectores D-sub estándar, pero el tamaño y el peso son factores críticos.Estos conectores son equivalentes a los conectores micro-D de la serie MIL-DTL-83513 de ITT Cannon MDM.
Características clave
  • Conectores de la serie MDM de EE.UU.

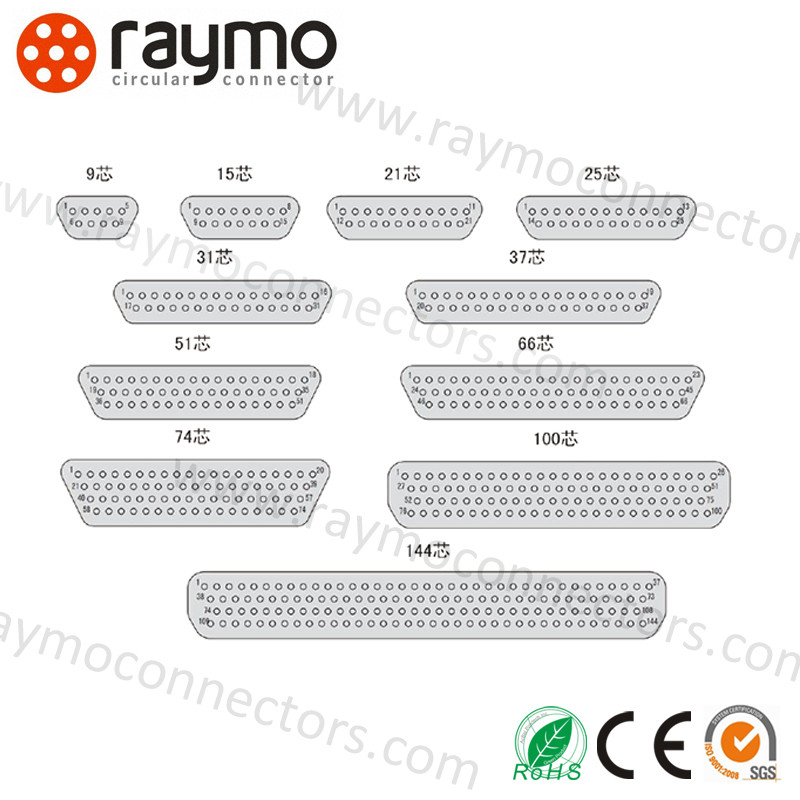

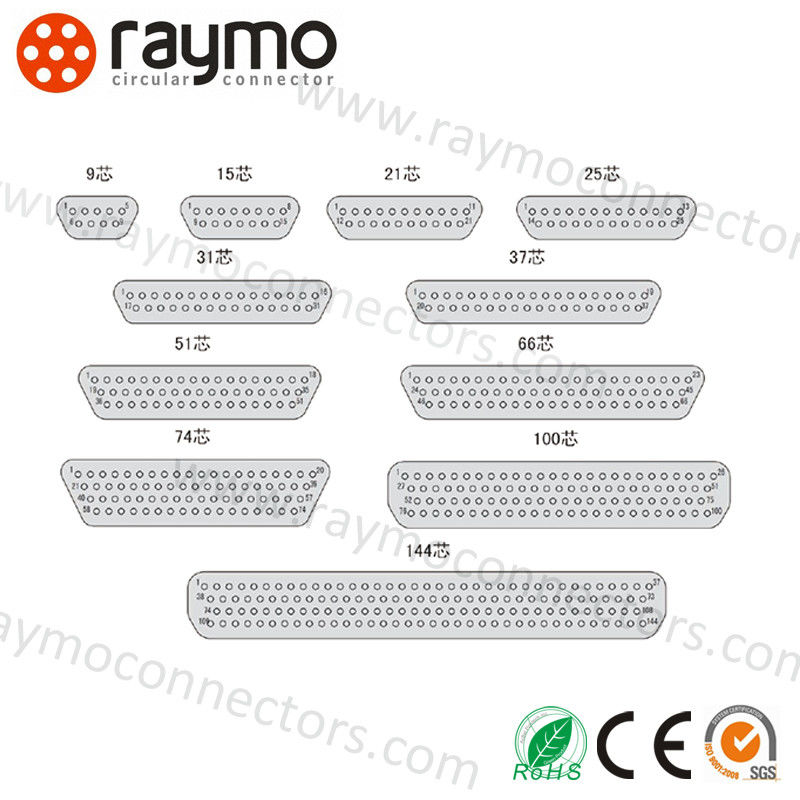

  • Disponible en nueve configuraciones: 9, 15, 21, 25, 31, 37, 51, 74 y 100 pines
  • Superficie de la sección de alambre emparejado: 0,1-15 mm2
  • Características de los pines flexibles de alta densidad
  • Subconjuntos de bloqueo incluidos con conectores (pueden omitirse a petición)
Parámetros técnicos
Categoría Conectores micro-D de la serie ITT Cannon MDM
Número de la parte Se trata de un sistema de control de las emisiones de gases de escape.
Tipo de conector Enchufe
Orientación Freno cuadrado hermético
Tipo de contacto Pin masculino
Número de posiciones 25
Tipo de montaje Montaje del panel
Terminación del contacto Saldado
Calificación de protección Protección IP67
Especificaciones de rendimiento
Voltado de ensayo 600 Vac al nivel del mar
150 Vac a 70.000 pies (23410 metros)
Calificación actual 3 Amperios
Resistencia de contacto 8 miliohms como máximo a 3 amperios
10 miliohms como máximo a 1 miliampere: método 307 ML-STD-202
Resistencia al aislamiento 5000 megaohms como mínimo a 500 Vdc
Permeabilidad magnética 2.0μ (conectores menos hardware)
Vacío térmico por la NASA SP-R-0022 (sólo clase espacial)
Vida de apareamiento 500 ciclos como mínimo
Espray de sal 48 horas ML-STD-1344 Método 1001 Condición B
Imágenes del producto

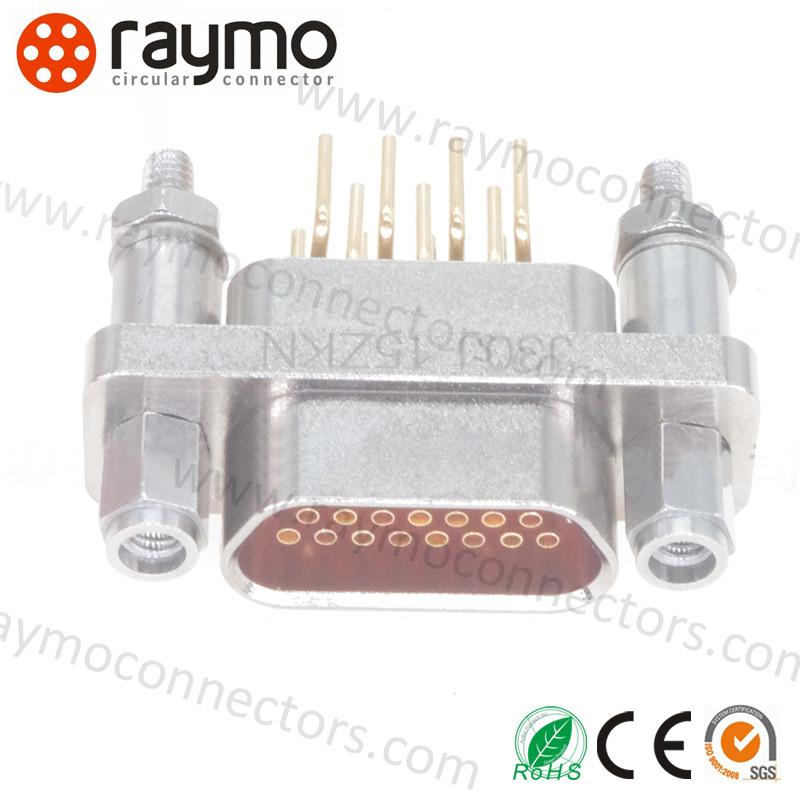

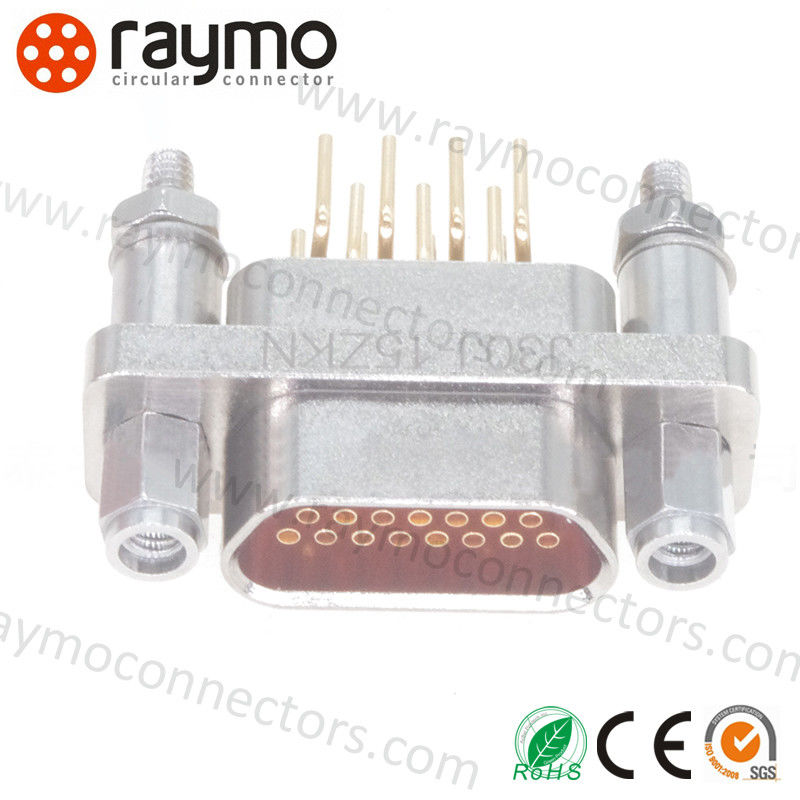

Conector de alimentación Micro-D impermeable de 25 pines MIL-Spec Serie J30J 0 Conector de alimentación Micro-D impermeable de 25 pines MIL-Spec Serie J30J 1 Conector de alimentación Micro-D impermeable de 25 pines MIL-Spec Serie J30J 2
Aplicaciones típicas
  • Sistemas de aviónica
  • Equipo de radar
  • Misiles y sistemas de guía
  • Equipo médico
  • Escaner de códigos de barras
  • Aviónica comercial
  • Sistemas de navegación
Acerca de SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED. La empresa tiene la responsabilidad de la gestión de los productos.
Como fabricante profesional especializado en el diseño y producción de varios conectores y cables especiales,Hemos acumulado una amplia experiencia en el desarrollo y fabricación de cables y adaptadores de conectores relacionadosNuestra gama de productos incluye cable de cámara RED/Teradek Bond/ARRI, cable de alimentación de cámara Canon/Sony, cable SDI, cable USB, cable de video, cable CCD y más.
Nuestros productos se utilizan ampliamente en entornos y aplicaciones exigentes, incluidos dispositivos de control industrial, equipos médicos, equipos de medición e inspección, equipos audiovisuales,y aplicaciones militares.
Conector de alimentación Micro-D impermeable de 25 pines MIL-Spec Serie J30J 3
Nuestro compromiso de servicio
  • Alta calidad:Las máquinas CNC, los ingenieros profesionales, los trabajadores cualificados y el riguroso control de calidad garantizan la excelencia del producto
  • OEM y ODM:Servicios de fabricación a medida disponibles
  • Política de muestras:Se aceptan muestras gratuitas y pedidos de muestras
  • Entrega rápida:3-5 días hábiles para los conectores estándar después del pago
  • Apoyo de respuesta:Respuesta garantizada en 24 horas para todas las consultas
  • Servicio postventa:Seguimiento del envío y apoyo técnico profesional

etiqueta:

Conector chapado en oro serie J30J

Conector micro-D conforme a MIL-Spec

Conector de cuadrícula 2.54×2.54
