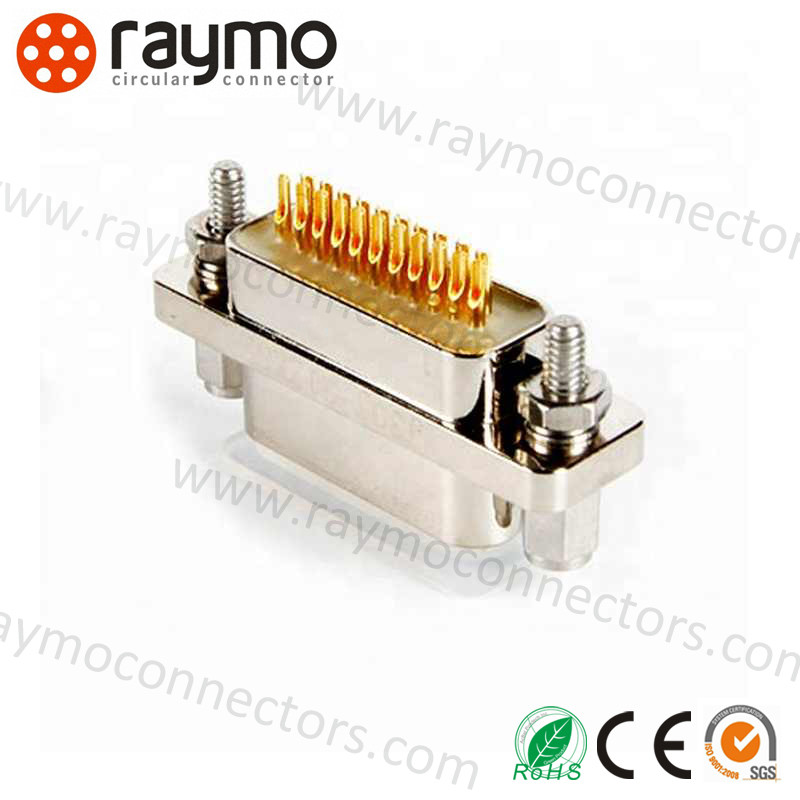

Conector electrónico rectangular en miniatura de alto rendimiento J30JDla inscripción
La serie Raymo J30J son conectores pequeños y de alta densidad utilizados donde normalmente se habían utilizado los conectores estándar d-sub, pero el tamaño y el peso son preocupantes.
Es equivalente a los conectores micro-D de la serie MIL-DTL-83513 de ITT Cannon MDM.
Conector electrónico rectangular en miniatura de alto rendimiento J30JPrincipales características:
-
Esta serie es equivalente a la serie MDM de EE.UU.;
-

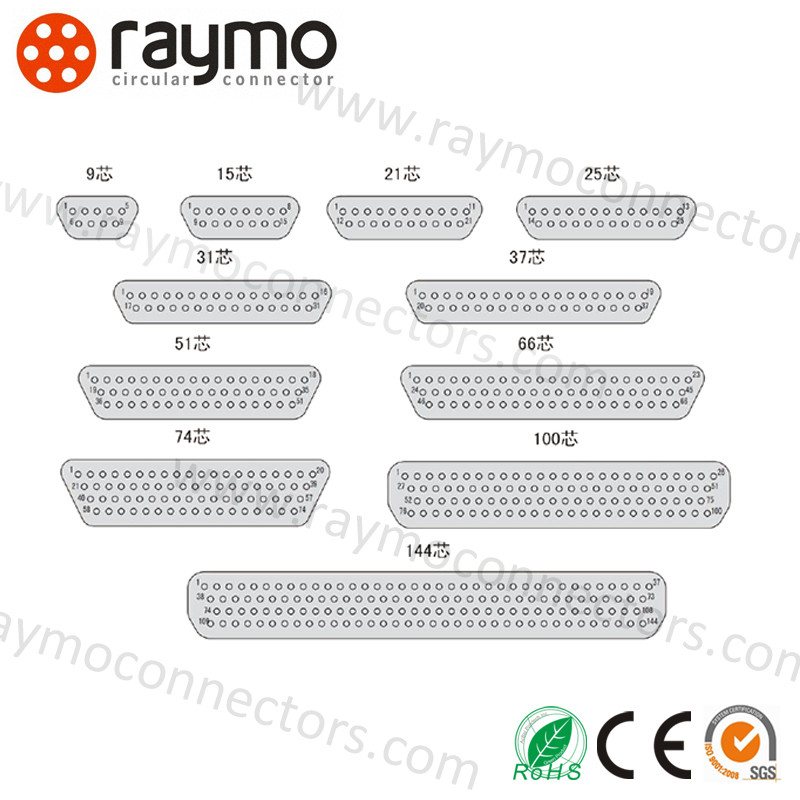

Nueve tipos:9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Área de la sección de alambre emparejado: 0,115 mm2;
-
Esta serie emplea pines flexibles de alta densidad;
-
Capacidad de transmisión de energía superior a 100 W y de transmisión de energía superior a 100 W.
Conector electrónico rectangular en miniatura de alto rendimiento J30JParámetro
|
Categoría
|
Conectores micro-D de la serie ITT Cannon MDM
|
|
Número de la parte
|
J30J-9TJ
|
|
Tipo de conector
|
Enchufe
|
|
Orientación
|
Freno cuadrado hermético
|
|
Tipo de contacto
|
Pin masculino
|
|
Número de posiciones
|
9
|
|
Tipo de montaje
|
Montaje del panel
|
|
Terminación del contacto
|
Saldado
|
|
Calificación de protección
|
Protección IP67
|
Conector electrónico rectangular en miniatura de alto rendimiento J30Jrendimiento técnico
|
Voltado de ensayo
|
Nivel de 600 VAC a t son
150 Vac a 70.000 pies (23410 metros)
|
|
Calificación actual
|
3 Ampo
|
|
Resistencia de contacto
|
8 millones de ohmios como máximo a 3 amperios
10 millones de horas como máximo a 1 miliampere: Método 307
|
|
Resistencia al aislamiento
|
5000 megaohms como mínimo a 500 Vdo
|
|
Permeabilidad magnética
|
2.0μ ((conectores menos hardware)
|
|
Vacío térmico
|
por la NASA SP-R-0022 (sólo clase espacial)
|
|
Vida de apareamiento
|
500 ciclos como mínimo
|
|
Espray de sal
|
48 horas ML-STD-1344 Método 1001 Condición B
|
Conector electrónico rectangular en miniatura de alto rendimiento J30JImágenes
Conector electrónico rectangular en miniatura de alto rendimiento J30JAplicación
Esta amplia cartera le permite seleccionar la configuración de conector ideal para satisfacer casi cualquier requisito específico en la mayoría de los mercados, incluidos los dispositivos médicos, los instrumentos de ensayo y medición,maquinaria, audiovisual, telecomunicaciones y militares
Acerca de SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED y sus subsidiarios
Como profesional en el diseño y fabricación de todo tipo de conectores y cables especiales,han acumulado una rica experiencia en el desarrollo y prcción de tipos de cables y su adaptador de conector relacionadoCon cable de cámara RED/Teradek Bond/ARRI, cable de alimentación de cámara Canon/Sony, cable SDI, cable USB, cable de video, cable CCD...
Proporcionamos diferentes servicios OEM / ODM que sirven para diferentes aplicaciones y requisitos.
Nuestros prctos se utilizan ampliamente en todo tipo de ambientes y aplicaciones duras, como dispositivos de control industrial, equipos médicos, equipos de medición e inspección,Equipo de audio y visual y militar, etc.
Además, tiene una excelente compatibilidad con muchos de los principales proveedores.
Siempre nos adherimos al espíritu de innovación, continuamos intrciendo nuevas series de prctos que incluyen M5, M8, M9, M12, M16, M23 y otros conectores de datos.Con IP68, ISO9001, Rohs, CE, certificado REACH aprobado.
Nuestro servicio
Alta calidad: máquina CNC, ingeniero profesional, trabajador hábil, responsable QC aseguran nuestros prctos de alta calidad;
OEM y ODM: los servicios OEM y ODM son bienvenidos;
Política de muestras: se aceptan muestras gratuitas y pedidos de muestras;
Entrega rápida: 3 ~ 5 días hábiles después de recibir el pago de los conectores normales;
Respuesta rápida: dentro de las 24 horas para su consulta y cualquier otra pregunta;
Servicio postventa: Seguimiento de su envío. Proporcionar soluciones profesionales para sus preguntas.
