Conectores Micro-D de alto rendimiento e impermeables serie J30J estándar de la industria DDescripción
La serie J30J de Raymo son conectores pequeños y de alta densidad que se utilizan donde típicamente se usaban conectores d-sub estándar, pero el tamaño y el peso son una preocupación.
Es equivalente a los conectores micro-D serie MDM de ITT Cannon D83513.
Conectores Micro-D de alto rendimiento e impermeables serie J30J estándar de la industria características principales:
-
Esta serie es equivalente a la serie MDM de EE. UU.;
-

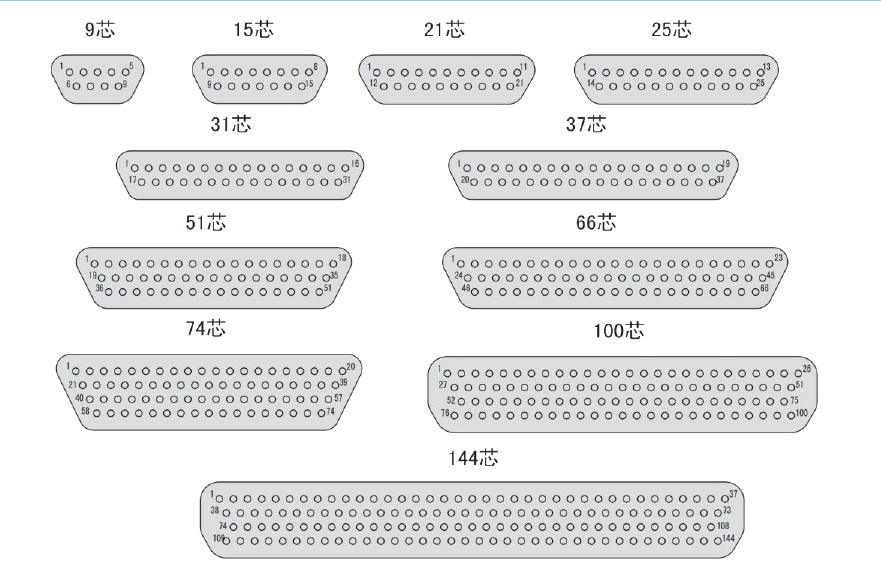

Nueve tipos: 9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Área de sección de cable acoplado: 0.1～1.5 mm2
-
Esta serie emplea pines flexibles de alta densidad;
-
Cumple con los requisitos de GJB2446 "Conector eléctrico rectangular en miniatura con carcasa polarizada, especificación general" (equivalente a D83513);
Conectores Micro-D de alto rendimiento e impermeables serie J30J estándar de la industria Parámetro
| Categoría | Conectores micro-D serie MDM de ITT Cannon |
| Número de pieza | J30J-15TJ |
| Tipo de conector | Enchufe |
| Orientación | Brida cuadrada hermética |
| Tipo de contacto | Pin macho |
| Número de posiciones | 15 |
| Tipo de montaje | Montaje en panel |
| Terminación de contacto | Soldadura |
| Clasificación de protección | IP67 |
Conectores Micro-D de alto rendimiento e impermeables serie J30J estándar de la industria rendimiento técnico
| Voltaje de prueba | 600 VCA a nivel del mar
150 VCA a 70,000 pies (23410 metros) |
| Corriente nominal | 3 Amperios |
| Resistencia de contacto | 8 miliohmios máximo a 3 amperios
10 miliohmios máximo a 1 miliamperio: ML-STD-202 Método 307 |
| Resistencia de aislamiento | 5000 megaohmios mínimo a 500 VCC |
| Permeabilidad magnética | 2.0 μ (conectores menos herrajes) |
| Vacío térmico | según NASA SP-R-0022 (solo clase espacial) |
| Vida útil de acoplamiento | 500 ciclos mínimo |
| Niebla salina | 48 horas ML-STD-1344 Método 1001 Condición B |

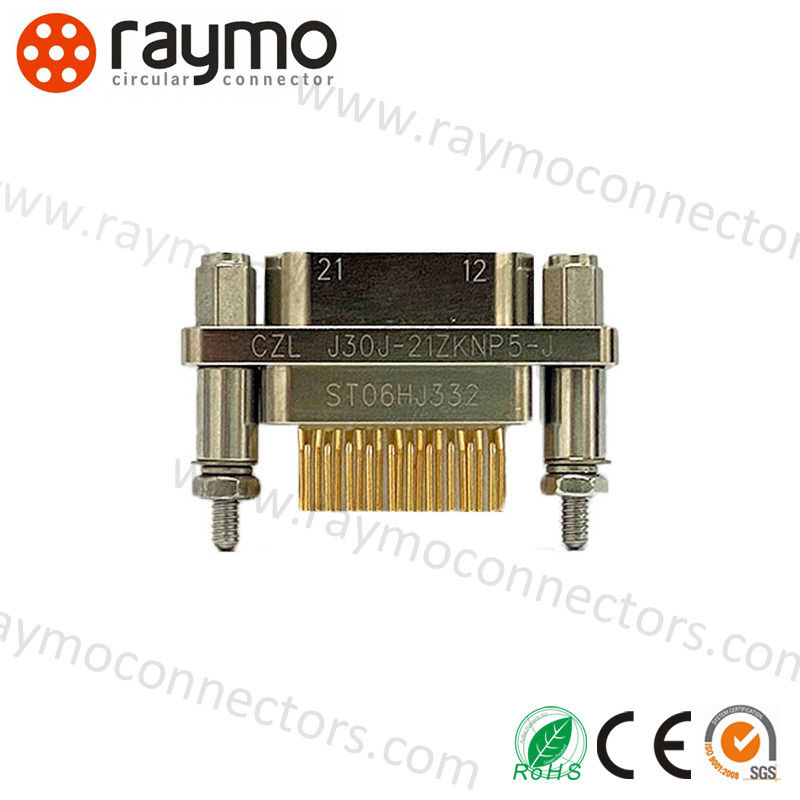

Conectores Micro-D de alto rendimiento e impermeables serie J30J estándar de la industria imágenes
Conectores Micro-D de alto rendimiento e impermeables serie J30J estándar de la industria Aplicación
* Aviónica, radares
* Misiles y sistemas de guiado
* Sistemas de telecomunicaciones
* Sistemas de navegación
* Centros de investigación
