Conectores micro-D MIL-Spec de la serie J30J resistentes al agua de alto rendimiento Dla inscripción
La serie Raymo J30J son conectores pequeños y de alta densidad utilizados donde normalmente se habían utilizado los conectores estándar d-sub, pero el tamaño y el peso son preocupantes.
Es equivalente a los conectores micro-D de la serie MDM MIL-DTL-83513 de ITT Cannon.
Conectores micro-D MIL-Spec de la serie J30J resistentes al agua de alto rendimientoPrincipales características:
-
Esta serie es equivalente a la serie MDM de EE.UU.;
-
Nueve tipos:9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Área de la sección de alambre emparejado: 0,115 mm2;
-
Esta serie emplea pines flexibles de alta densidad;
-
Capacidad de transmisión de energía superior a 100 W y de transmisión de energía superior a 100 W.
Conectores micro-D MIL-Spec de la serie J30J resistentes al agua de alto rendimientoParámetro
|
Categoría
|
Conectores micro-D de la serie ITT Cannon MDM
|
|
Número de la parte
|
J30J-15TJ
|
|
Tipo de conector
|
Enchufe
|
|
Orientación
|
Freno cuadrado hermético
|
|
Tipo de contacto
|
Pin masculino
|
|
Número de posiciones
|
15
|
|
Tipo de montaje
|
Montaje del panel
|
|
Terminación del contacto
|
Saldado
|
|
Calificación de protección
|
Protección IP67
|
Conectores micro-D MIL-Spec de la serie J30J resistentes al agua de alto rendimientorendimiento técnico
|
Voltado de ensayo
|
Nivel de 600 VAC a t son
150 Vac a 70.000 pies (23410 metros)
|
|
Calificación actual
|
3 Ampo
|
|
Resistencia de contacto
|
8 millones de ohmios como máximo a 3 amperios
10 millones de horas como máximo a 1 miliampere: Método 307
|
|
Resistencia al aislamiento
|
5000 megaohms como mínimo a 500 Vdo
|
|
Permeabilidad magnética
|
2.0μ ((conectores menos hardware)
|
|
Vacío térmico
|
por la NASA SP-R-0022 (sólo clase espacial)
|
|
Vida de apareamiento
|
500 ciclos como mínimo
|
|
Espray de sal
|
48 horas ML-STD-1344 Método 1001 Condición B
|

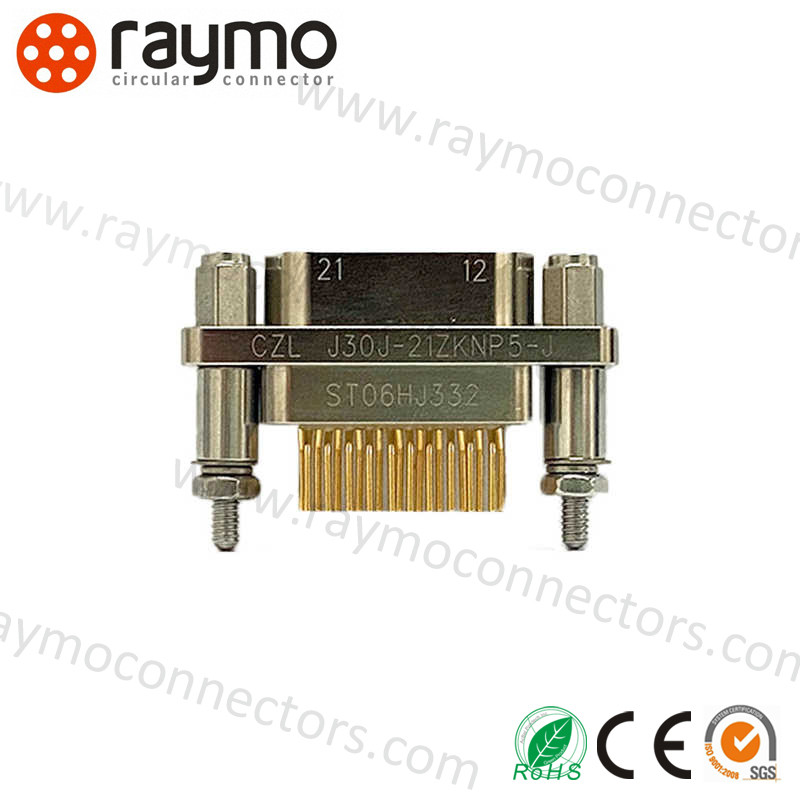

Conectores micro-D MIL-Spec de la serie J30J resistentes al agua de alto rendimientoImágenes
Conectores micro-D MIL-Spec de la serie J30J resistentes al agua de alto rendimientoAplicación
* Aviónica, radares
* Misiles y sistemas de guía
* Sistemas de telecomunicaciones
* Sistemas de navegación
* Centros de investigación
