Descripción del producto

Receptáculo de montaje en panel sellado DBPLU

P/N:	RM-DBPLU-1F1C-P08KS (=DBPLU 103 A 058 130 )	Descripción	Receptáculo de proyección frontal sellado fijo DBPLU, serie 103/1F, código de llave 1, 8 contactos hembra de clavija, en tipo soldadura, aislante PPS, cubierta exterior en latón cromado natural.
Mecánico y Climático
Resistencia	>5000 ciclos (IEC60512-5test9a)	Rango de temperatura	-55°C, +250°C
Resistencia a la vibración	10-2000Hz,15g (IEC 60512-4 test 6d)	Humedad	Hasta 95% a 60°C
Resistencia a los golpes	100g, 6ms (IEC 60512-4 test 6c)	Categoría climática	55/175/21 (IEC 60068-1)
Prueba de corrosión por niebla salina	>96h (IEC 60512-6 test 11f)	Índice de protección (acoplado)	IP68 (IEC 60529)
Características Eléctricas
Eficiencia de blindaje (a 10 MHZ)	>95 dB (IEC 60619-1-3)	Blindaje eficiencia (a 1 GHz)	>80 dB (IEC 60619-1-3)

Características principales:

– Fácil acoplamiento, se puede acoplar a ciegas
– Mayor seguridad y facilidad de uso
– Agarre cómodo incluso con guantes
– Mayor vida útil del equipo
– Diseños robustos y resistentes a los golpes
– Construcción compacta y ligera
– Alta densidad de pines y contactos híbridos
– Conectores de alto rendimiento
– Sellado hasta IP68 y resistente a la corrosión
– Esterilizable

Serie	N.º de contactos con tipo de soldadura y PCB
102/0F	2 3 4 5 7 9
103/1F	2 3 4 5 6 7 8 10 12 14 16
1031/AF	10 12 15 19
104/2F	2 3 4 6 8 16 19
105	7

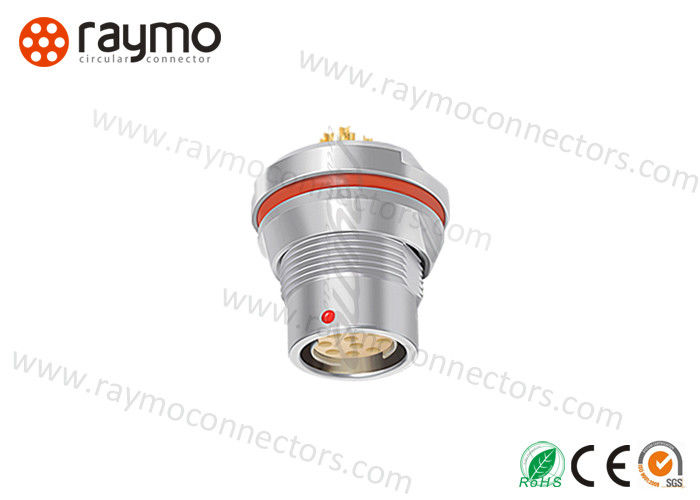

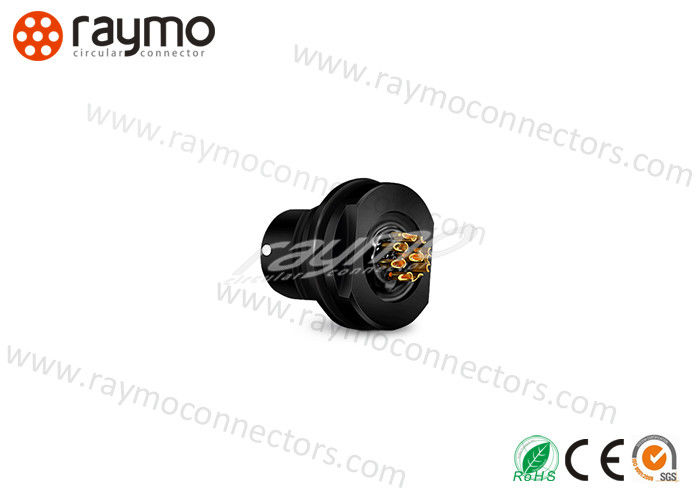

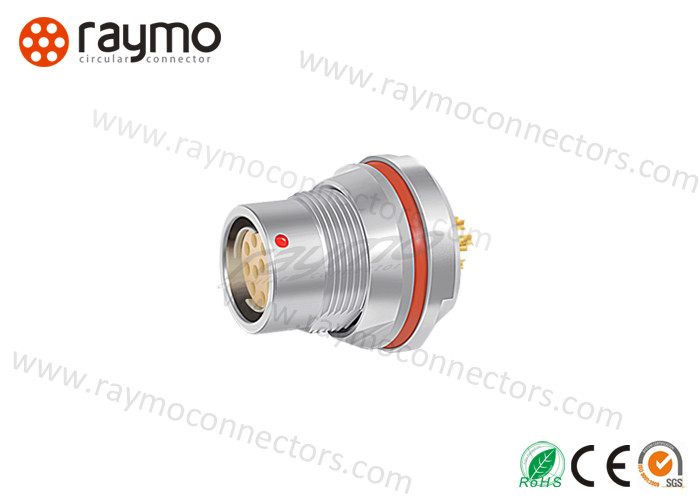

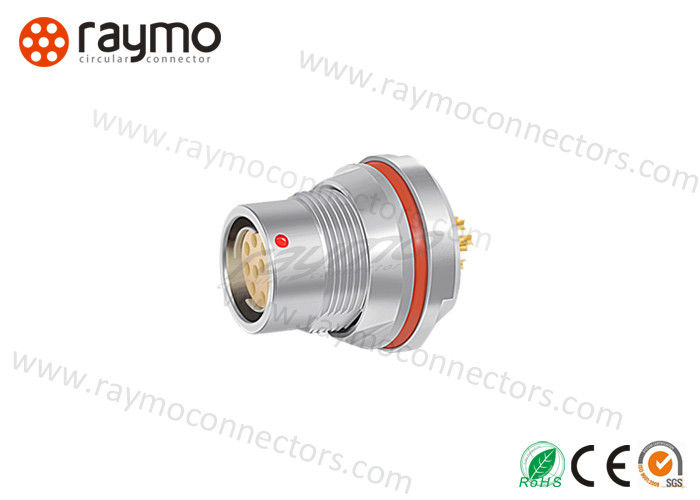

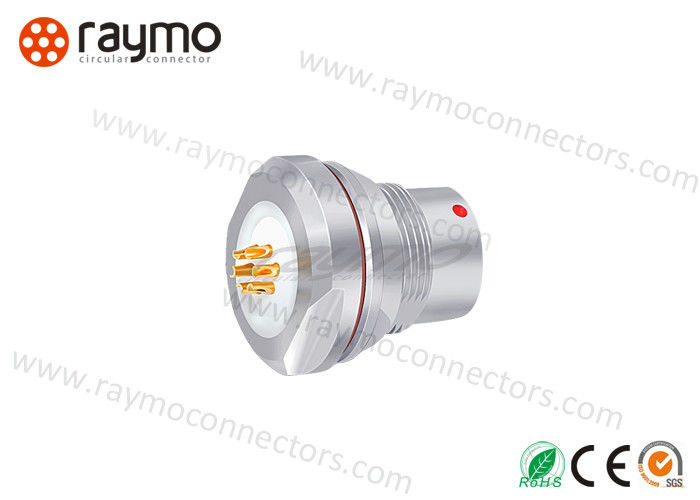

Foto y Dimensiones

Aplicación

Los conectores de alta calidad de RAYMO se encuentran en una variedad de aplicaciones y entornos desafiantes, incluyendo: Automotriz, Audio-video, Aviación, Comunicaciones, Control Industrial, Sistemas de Información y Máquinas, Médico, Militar, Pruebas y Medición, Adquisición de Datos, Equipos de Transferencia de Datos. Mle Power, Sensor, Sistemas de Sensores, Instrumentación, Aplicación de Análisis.

DBPLU DBPLE Conector hermético de bajo perfil de proyección frontal IP68 1

Embalaje y Entrega

Embalaje

Bolsa de PE y Cartón

Tiempo de entrega

1~10 piezas: 3~5 días laborables

11~100 piezas: 3~5 días laborables

101~500 piezas: 3~5 días laborables

501~1000 piezas: 3~5 días laborables

Nuestra Empresa

Conectores RAYMO es un fabricante auditado por SGS de varios conectores y conjuntos de cables con las siguientes características:

1. Conectores y conjuntos de cables de alta calidad, precio competitivo, entrega rápida (5-7 días laborables);
2. CE, RoHS, SGS, certificados ISO9001:2015;
3. 100% compatible con los conectores originales;
4. Mercado principal: América del Norte, Europa, Asia, África del Norte, Oceanía;
5. OEM y ODM son bienvenidos;
6. Sin MOQ limitado;
7. Muestra gratuita disponible;

8. Respuesta rápida: en 24 horas;

9. Buen servicio postventa;

Nuestro Servicio

1. Alta Calidad: Máquina CNC, ingeniero profesional, trabajador cualificado, control de calidad responsable aseguran nuestros productos de alta calidad;
2. OEM y ODM: Los servicios de OEM y ODM son bienvenidos;
3. Política de muestra: Se aceptan muestras gratuitas y pedidos de muestra;

4. Entrega rápida: 3~5 días laborables después de recibir el pago de los conectores normales;
5. Respuesta Rápida: en 24 horas para su consulta y cualquier otra pregunta;

6. Servicio Postventa: Haga un seguimiento de su envío. Proporcione soluciones profesionales para sus preguntas.

Exposición en el Extranjero

2014/04/11-15 Feria de Hong Kong
2014/10/11-15 Feria de Hong Kong
2015/10/2-7 ICEEB, Brasil
2016/04/1115 Feria de Hong Kong
2017/09/11-16 NAB Show, Países Bajos
2018/11/13-16 Electronica 2018, Múnich, Alemania

Preguntas frecuentes

1. ¿Es su empresa un fabricante profesional?
Raymo: Sí, nos especializamos en la fabricación de conectores circulares push-pull y conjuntos de cables desde 2010. Somos un fabricante auditado por SGS, aprobamos el sistema de gestión de calidad ISO9001:2015 y trabajamos en www.alibaba.com como proveedor de oro durante más de 4 años. Todos los productos cumplen con los estándares CE y ROHS.

2. ¿Cuál es el MOQ?
Raymo: Sin MOQ limitado, depende de las necesidades reales del cliente.

3. Muestra gratuita:
Raymo: Disponible. Cualquier necesidad, por favor contáctenos.

4. ¿Qué pasa con el tiempo de entrega?
Raymo: 3-5 días laborables para muestras, 5-7 días laborables para la producción en masa.

5. ¿Cuáles son sus condiciones de pago?
Raymo: 100% T/T por adelantado cuando el cliente realiza un pedido.

6. ¿Su producto tiene alguna garantía?
Raymo: Sí, todos nuestros conectores pueden funcionar normalmente después de 5000 ciclos de acoplamiento, nuestra fábrica tiene instrumentos para probarlos antes del envío. Los daños debidos al mal uso, el tratamiento y las modificaciones y reparaciones no autorizadas no están cubiertos por nuestra garantía.

etiqueta:

Lugar de origen:	Guangdong, China
Nombre de la marca:	RAYMO
Certificación:	CE / RoHS / SGS / ISO9001:2015
Número de modelo:	RM-DBPLU-1F1C-P08KS

Cantidad de orden mínima:	1 pieza/piezas
Precio:	negotiable
Detalles de empaquetado:	Bolso y cartón del PE
Capacidad de la fuente:	5000 piezas/piezas por semana

Descripción de PRCT:	Receptáculo de panel sellado DBPLU/FGK	Tamaño de la concha:	103/1f (102/0f, 1031/AF, la serie 104/2f están disponibles)
Código de liquidación:	1 (2, 3 están disponibles)	No contacta:	8 alfileres (2, 3, 4, 5 ...... 19 pines están disponibles)
Aislante:	PPA	Material:	Latón
Color:	cromo natural plateado	Material de contacto:	Latón con chapado en oro
Diámetro de contacto::	0.7 mm	Corriente nominal:	5 A
Calificación IP:	IP68	Fabricante:	Sí
OEM y ODM:	Sí	Puerto de exportación:	shenzhen
Resaltar:	Conectores impermeables del alambre , conector de cable impermeable
