Name: Conectores de circuito impreso con blindaje EMC completo, Conectores eléctricos estancos
Brand: Shenzhen Raymo Electronics Technology Limited
SKU: EEG.0K.309.CLV
Price: 12.30 USD
Availability: InStock

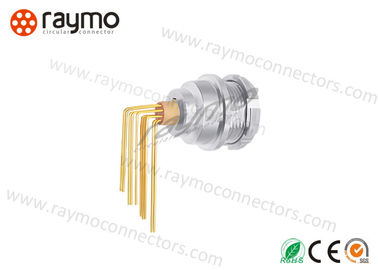

Conector Lemo Serie K EEG EGG 0K 1K2K 9 Vías, Contactos PCB en Codo, Conector Push Pull Estanco

Descripción

Conector IP68 a prueba de agua
Contactos de 9 polos con contactos PCB de 90 grados
Tipo de contacto: Zócalos de panel fijo
Material Aislante: PPS
100% compatible con el conector Lemo Original
Carcasa natural (carcasa negra disponible)

Características

Sistema de autobloqueo Push-pull seguro
Ensamblaje de alta densidad para ahorrar espacio
La serie RM-K tiene la misma configuración de aislante y contacto que la serie B
Blindaje EMC de 360°
Llave de alineación y sistema de codificación polarizado para evitar la interfaz cruzada
IP66/68
Contactos disponibles para soldadura, PCB y PCB en ángulo recto

Características Técnicas

Tiempos de inserción y extracción: ＞5000 veces
Humedad: Humedad máxima de hasta el 95% a una temperatura de 60 °
Rango de temperatura: - 65° C, +200° C
Vibración: 15 g [10 Hz - 2000 Hz]
Resistencia al choque: 100 g [6 ms]
Prueba de corrosión por pulverización salina: ＞96 horas
Tipo de terminal: PCB en codo
Número de posiciones: 1-32 pines
Tipo de sujeción: Push pull

Tamaño de la carcasa y contactos para opción

Tamaño de la carcasa	Contactos no. (Ambos con tipo Soldadura y PCB)
Tamaño de la carcasa	Contactos no. (Ambos con tipo Soldadura y PCB)
RM-0K	2	3	4	5	6	7	9
RM-1K	2	3	4	5	6	7	8	10	12	14	16
RM-2K	2	3	4	5	6	7	8	10	12	14	16	19
RM-3K	3	4	6	8/(6+2)	9(8+1)	10	12	14(13+1)	14	16	18	21	26	30	32
RM-4K	7	10	24

Aplicación

EXTREMO COMO Nuclear
MÉDICO COMO Dispositivos de diagnóstico
Automotriz
Pruebas y mediciones COMO Sensores
Transporte COMO Marítimo
Defensa y seguridad COMO Adquisición de objetivos
Radiodifusión COMO Estudios y radiodifusión exterior
Energía COMO Control remoto de cámara

Información de la empresa Raymo

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITEDse ha especializado en la fabricación de conectores impermeables de bloqueo rápido metálicos y conectores de plástico durante muchos años, proporcionando productos de conectores metálicos impermeables de alta calidad.

La calidad es nuestra prioridad.Raymo siempre concede gran importancia al control de calidad desde el principio hasta el final. Nuestra fábrica ha obtenido la certificación ISO9001. Si está buscando un conector metálico impermeable de bloqueo rápido, no dude en contactarnos.

Conectores de circuito impreso con blindaje EMC completo, Conectores eléctricos estancos 0

Dimensiones e imágenes del tipo de carcasa EEG de la serie RM-K con contactos PCB

Conectores de circuito impreso con blindaje EMC completo, Conectores eléctricos estancos 1

Consejos de elección

Si ha pedido este conector de carcasa y conoce el número de pieza original (P/N), por favor, díganos. Le ofreceremos directamente el nuestro correspondiente.
Si no sabe mucho sobre el conector, por favor, elija según los siguientes factores:
El uso del entorno, interior o exterior, impermeable o no
El tamaño del orificio del panel, para seleccionar el enchufe y el zócalo apropiados de la dimensión correcta
la corriente, el voltaje y la realización de la función, para determinar los núcleos
seleccione el diámetro y la funda de sujeción adecuados
de acuerdo con las necesidades reales de los diferentes ángulos de las llaves, para determinar la codificación

¿Por qué necesita comprar el conector compatible de Raymo?

Conector Lemo 100% compatible
Le ayuda a ahorrar al menos un 50% de costo
Oferta de ensamblaje de cables, le ayuda a ahorrar tiempo de producción
Gran stock, corto tiempo de entrega y fácil de comprar
Podemos proporcionar servicio OEM/ODM y solución de ensamblaje de cables
tiene una excelente compatibilidad con muchos proveedores líderes
nuestra empresa tiene más de 9 años de experiencia y fuertes capacidades profesionales de investigación y desarrollo. El desarrollo y la gestión avanzados, las pruebas de I+D integrales y la línea de producción altamente automatizada hacen que nuestros productos sean de alta fiabilidad y alto rendimiento.
Nuestra empresa ha pasado la certificación ISO90001 y ha obtenido las certificaciones CE, REACH, RoHS y SGS

Preguntas frecuentes

1. ¿Es su empresa un fabricante profesional?
Raymo: Sí, somos un fabricante auditado por SGS
2. ¿Cuál es el MOQ?
Raymo: Sin MOQ limitado, depende de las necesidades reales del cliente.
3. ¿Muestra gratuita?
Raymo: Disponible. Cualquier necesidad, por favor contáctenos.
4. ¿Qué pasa con el tiempo de entrega?
Raymo: 3-5 días hábiles para muestras, 5-7 días hábiles para la producción en masa.
5. ¿Cuáles son sus condiciones de pago?
Raymo: 100% T/T por adelantado cuando el cliente realiza un pedido.
6. ¿Tiene su producto alguna garantía?
Raymo: Sí, todos nuestros conectores pueden funcionar normalmente después de 5000 ciclos de acoplamiento, nuestra fábrica tiene instrumentos para probarlos antes del envío. Los daños debidos al mal uso, el tratamiento y las modificaciones y reparaciones no autorizadas no están cubiertos por nuestra garantía.

Si no pudo encontrar los artículos exactos que desea, POR FAVOR, envíenos un correo electrónico con los modelos exactos que necesita, el mejor precio y los detalles de las especificaciones de cada modelo se le proporcionarán pronto. ¡Resuelva el alto costo y el largo tiempo de entrega de la marca original!

etiqueta:

Lugar de origen:	Shenzhen, China
Nombre de la marca:	RAYMO
Certificación:	,RoHS2.0, SGS, REACH, ISO:9001-2015, CE
Número de modelo:	EEG.0K.309.CLV

Cantidad de orden mínima:	1 pieza/piezas
Precio:	negotiable
Detalles de empaquetado:	La bolsa de plástico y cartón
Tiempo de entrega:	5-7 días hábiles
Condiciones de pago:	Los datos de las operaciones de transferencia de los Estados miembros a los demás Estados miembros s
Capacidad de la fuente:	5000 piezas / semana

Tipo:	Conector de circuito impreso	Tamaño de la concha:	0k (1k, 2k, 3k están disponibles)
Contacto no.:	2, 3, 4, 5, 6, 7, 9 (2-32pinas están disponibles)	Aislante:	PPS (Peek es una opción)
Terminales:	Soldadura femenina	Material de concha:	Latón
Resaltar:	Conectores de la placa de circuito , Conector de placa de PCB
