Descripción del producto

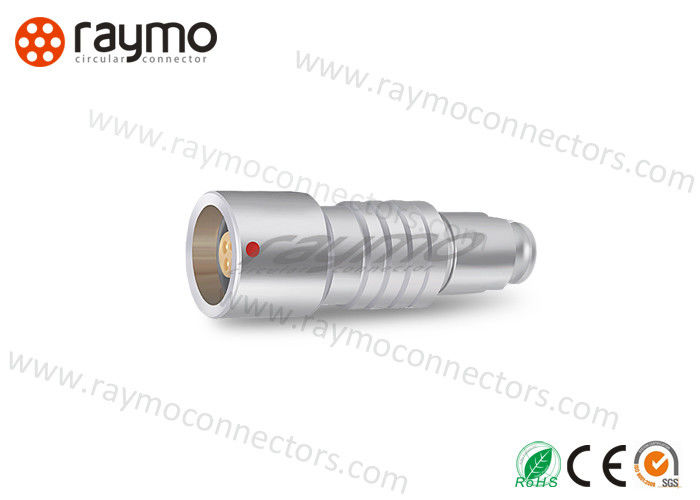

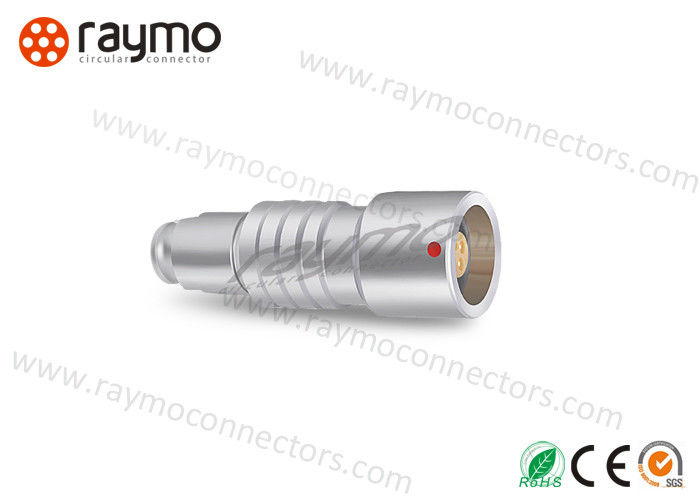

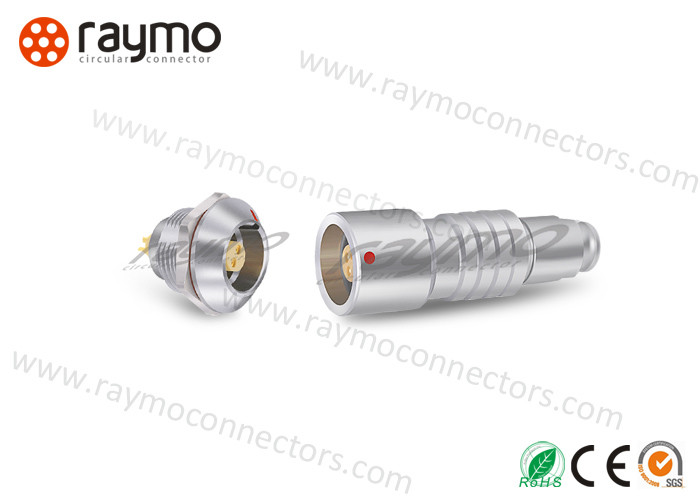

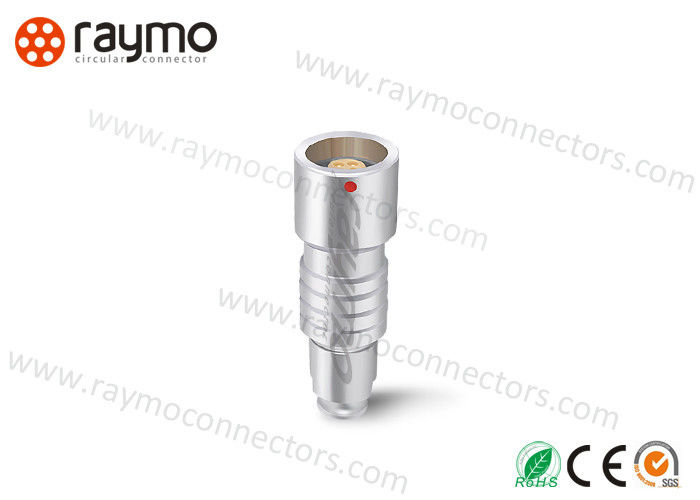

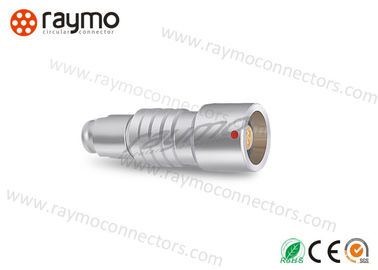

N/P: RM-PHG-0KC-309KS72Z (EEG.1K.306.CLLC72Z)
Descripción: Enchufe de cable libre serie PHG 0K, 1 llave, 0 grados, contactos macho de 9 pines tipo soldadura, carcasa exterior de latón cromado natural, aislante de PPS, pinza de cable 72 para cable de 6.2-7.2 mm
| | Nº de contactos con tipo soldadura y PCB |
| | 2 3 4 5 6 7 9 |
| | 2 3 4 5 6 7 8 10 12 14 16 |
| | 2 3 4 5 6 7 8 10 12 14 16 19 26 |
| | 3 4 6 7 8 10 12 14 16 18 21 30 |
Características principales:
– Seguridad del sistema de bloqueo Push-Pull
– Conexión estanca (IP 68/IP 66)
– Tipos multipolo de 2 a 30 contactos
– Contactos de soldadura o impresión (rectos o acodados)
– Sistema de llaveado («G» llave estándar) para alineación del conector
– Múltiples opciones de llaveado para evitar el acoplamiento cruzado de conectores similares
– Pantalla de 360° para blindaje EMC completo
– Alta densidad de empaquetado para ahorro de espacio
– Carcasa robusta para condiciones de trabajo extremas.
– Puede ser 100% compatible con conectores originales
– Alta calidad con precios razonables
| Características técnicas |
| Durabilidad | >5000 ciclos | Prueba de corrosión en niebla salina | >96h |
| Humedad | Hasta 95% a 60°C | Índice de protección (acoplado) | IP68 |
| Rango de temperatura | -55°C~250°C
(-20°C~100°C para tipo estanco) | Categoría climática | 55/175/21 |
| Resistencia a la vibración | 10-2000Hz,15g | Blindaje | >95db a 10MHZ >80db a 1GHZ |
| Resistencia al impacto | >100g, 6ms | Certificación | CE, RoHS, SGS
ISO9001:2019 |
Foto y Dimensiones:
Aplicación
Los conectores de alta calidad de RAYMO se encuentran en una variedad de aplicaciones y entornos desafiantes, incluyendo:
Automoción, Audio-videoAviaciónComunicacionesControl Industrial, Sistemas de Información y Máquinas, MédicoIndustrialPruebas y MediciónAdquisición de datos, Equipos de transferencia de datos. Alimentación, Sensores, Sistemas de Sensores, Instrumentación, Aplicaciones de Análisis.
Embalaje y Entrega
Embalaje:
Bolsa de PE y Cartón
Tiempo de entrega:
1~10 unidades: 3~5 días laborables
11~100 unidades: 3~5 días laborables
101~500 unidades: 3~5 días laborables
501~1000 unidades: 3~5 días laborables
Sobre nosotros
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED es un fabricante ubicado en Shenzhen, centrado en la fabricación de conectores circulares de empuje-tirón auto-bloqueantes de metal y plástico, orientados al cliente y creativos, y ensamblajes de cables para servir a más de 75 países y regiones desde 2010.
Con I+D profesional y una excelente artesanía, nuestra fábrica tiene la capacidad de ofrecer a los clientes conectores de mayor precisión y soluciones de arneses de cables para satisfacer las necesidades reales de los clientes en estos campos.
Con el objetivo de ofrecer a los clientes conectores y ensamblajes de cables cualificados y adecuados, nuestra fábrica ya ha diseñado y desarrollado más de 3.000 tipos de conectores y 1.000 tipos de ensamblajes de cables OEM basados en las necesidades reales de los clientes.
Nuestro Servicio
1. Alta Calidad: Máquina CNC, ingeniero profesional, trabajador hábil, control de calidad responsable garantizan nuestros productos de alta calidad;
2. OEM y ODM: Servicios OEM y ODM son bienvenidos;
3. Política de muestras: Muestra gratuita y pedido de muestra son aceptados;
4. Entrega rápida: 3~5 días laborables después de recibir el pago para conectores normales;
5. Respuesta rápida: dentro de las 24 horas para su consulta y cualquier otra pregunta;
6. Servicio postventa: Seguimiento de su envío. Proporcionar soluciones profesionales para sus preguntas.
Exposiciones en el extranjero
- 2014/04/11-15 Feria de Hong Kong
- 2014/10/11-15 Feria de Hong Kong
- 2015/10/2-7 ICEEB, Brasil
- 2016/04/1115 Feria de Hong Kong
- 2017/09/11-16 NAB Show, Países Bajos
- 2018/11/13-16 Electronica 2018, Múnich, Alemania
-
Preguntas frecuentes
1. ¿Es su empresa un fabricante profesional?
Raymo: Sí, nos especializamos en la fabricación de conectores circulares y ensamblajes de cables desde 2010. Nuestra fábrica es un fabricante auditado por SGS y ha servido a clientes globales durante más de 9 años.
2. ¿Cuál es el MOQ?
Raymo: Sin MOQ limitado, se aceptan pedidos pequeños, todo depende de las necesidades reales del cliente.
3. Muestra gratuita
Raymo: Disponible. Cualquier necesidad, por favor contáctenos.
4. ¿Qué pasa con el tiempo de entrega?
Raymo: muestra para 3-5 días laborables, producción en masa para 5-7 días laborables.
5. ¿Cuáles son sus condiciones de pago?
Raymo: 100% T/T por adelantado cuando el cliente realiza el pedido.
6. ¿Tiene su producto alguna garantía?
Raymo: Sí, todos nuestros conectores pueden funcionar normalmente después de 5000 ciclos de acoplamiento; nuestra fábrica tiene instrumentos para probarlos antes del envío. Los daños debidos a mal uso, tratamiento y modificaciones y reparaciones no autorizadas no están cubiertos por nuestra garantía.
Los conectores de alta calidad de RAYMO se encuentran en una variedad de aplicaciones y entornos desafiantes, incluyendo:
Automoción, Audio-video, Aviación, Comunicaciones, Control Industrial, Sistemas de Información y Máquinas, Médico, Pruebas y Medición, Adquisición de datos, Equipos de transferencia de datos. Alimentación, Sensores, Sistemas de Sensores, Instrumentación, Aplicaciones de Análisis.
