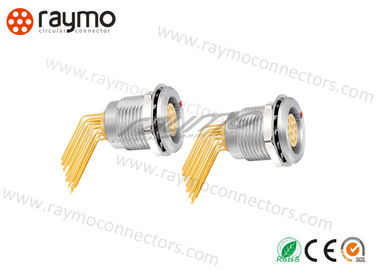

Conectores circulares de la serie B, conectores ECG EGG 0B 1B 2B 3B 6 polos con contactos PCB en ángulo

Descripción

EGG.0B.306.CLV= Raymo RM-EGG-0BC-306-KV
Contactos de 6 polos con contactos PCB de 90 grados, zócalo de panel ECG
Material Aislante: PPS
100% compatible con el conector Lemo original
Carcasa natural (disponible carcasa negra)

Características

Ensamblaje de alta densidad para ahorrar espacio
Sistema de autobloqueo Push-pull seguro
La serie RM-K tiene el mismo aislante y configuración de contacto que la serie B
Blindaje EMC de 360°
Llave de alineación y sistema de codificación polarizado para evitar la interfaz cruzada
Contactos disponibles para soldadura, PCB y PCB en ángulo recto

Características técnicas

Tiempos de inserción y extracción: ＞5000 veces
Humedad: Humedad máxima de hasta el 95% a una temperatura de 60 °
Rango de temperatura: - 65° C, +200° C
Vibración: 15 g [10 Hz - 2000 Hz]
Resistencia a los golpes: 100 g [6 ms]
Prueba de corrosión por pulverización de sal: ＞96 horas
Tipo de terminal: PCB en ángulo
Número de posiciones: 2-32 pines
Tipo de fijación: Push pull

Aplicación

Automotriz
Extremo COMO Nuclear
Médico COMO dispositivos de diagnóstico
Prueba y medición COMO Sensores
Transporte COMO Marítimo
Defensa y seguridad COMO Adquisición de objetivos
Radiodifusión como TV y cine
Energía como Baterías

Información de la empresa Raymo

Como fabricante ubicado en Shenzhen, centrado en la fabricación de conectores y conjuntos de cables que prestan servicio a más de 150 países desde 2010.
Raymo Connectors se compromete a trabajar en estrecha colaboración con sus clientes para equipar su aplicación con el conector y el sistema de cable más adecuados.
Nuestra gama de productos comprende más de 3.000 artículos estándar y siempre estamos preparados para desarrollar soluciones personalizadas para solicitudes específicas.

Tipo de carcasa EGG de la serie RM-B con dimensiones e imágenes de contactos PCB

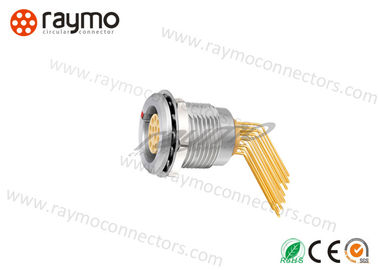

Conector Circular de 90 Grados Compatible de Baja Tensión Alta Fiabilidad Acoplamiento Rápido 0

Exposición

2020.11	Electronica Munich, Alemania
2019 9.24-9.26	Testing Expo, Shanghai
2018 11.12-11.15	Electronica Munich, Alemania
2017 9.11-9.16	NAB Show, Países Bajos
2016 4.11-4.15	Feria de Hong Kong
2015 10.2-10.7	ICEEB, Brasil
2014 10.11-10.15	Feria de Hong Kong
2014 4.11-4.15	Feria de Hong Kong

Consejos de elección

Si ha pedido este conector de carcasa y conoce el número de pieza (P/N) del modelo original, por favor, díganos. Le ofreceremos directamente el nuestro correspondiente.
Si no sabe mucho sobre el conector, elija según los siguientes factores:
El uso del entorno, interior o exterior, impermeable o no
El tamaño del orificio del panel, para seleccionar el enchufe y el zócalo adecuados de la dimensión correcta
el voltaje de corriente y la realización de la función, para determinar los núcleos
seleccione el diámetro y la funda de la abrazadera adecuados
de acuerdo con las necesidades reales de los diferentes ángulos de las llaves, para determinar el codificado

Conector Circular de 90 Grados Compatible de Baja Tensión Alta Fiabilidad Acoplamiento Rápido 1

¿Por qué necesita comprar el conector compatible de Raymo?

Conector Lemo 100% compatible
Le ayuda a ahorrar al menos un 50% de costos
Oferta de ensamblaje de cables, le ayuda a ahorrar tiempo de producción
Gran stock, corto plazo de entrega y fácil de comprar
Podemos proporcionar servicio OEM/ODM y solución de ensamblaje de cables
tiene una excelente compatibilidad con muchos proveedores líderes

Preguntas frecuentes

1. ¿Es su empresa un fabricante profesional?
Raymo: Sí, somos un fabricante auditado por SGS
2. ¿Cuál es el MOQ?
Raymo: Sin MOQ limitado, depende de las necesidades reales del cliente.
3. ¿Muestra gratuita?
Raymo: Disponible. Cualquier necesidad, por favor contáctenos.
4. ¿Qué pasa con el tiempo de entrega?
Raymo: 3-5 días hábiles para muestras, 5-7 días hábiles para producción en masa.
5. ¿Cuáles son sus condiciones de pago?
Raymo: 100% T/T por adelantado cuando el cliente realiza un pedido.
6. ¿Su producto tiene alguna garantía?
Raymo: Sí, todos nuestros conectores pueden funcionar normalmente después de 5000 ciclos de acoplamiento, nuestra fábrica tiene instrumentos para probarlos antes del envío. Los daños debidos al mal uso, el tratamiento y las modificaciones y reparaciones no autorizadas no están cubiertos por nuestra garantía.

etiqueta:

Lugar de origen:	Shenzhen, China
Nombre de la marca:	RAYMO
Certificación:	RoHS2.0, SGS, REACH, ISO:9001-2015, CE
Número de modelo:	Huevo.0b.306.clv

Cantidad de orden mínima:	1 pieza/piezas
Precio:	negotiable
Detalles de empaquetado:	La bolsa de plástico y cartón
Tiempo de entrega:	5-7 días hábiles
Condiciones de pago:	Los datos de las operaciones de transferencia de los Estados miembros a los demás Estados miembros s
Capacidad de la fuente:	5000 piezas / semana

Tipo:	Conector de circuito impreso	Tamaño de la concha:	0b (1b, 2b, 3b están disponibles)
Contacto no.:	2, 3, 4, 5, 6, 7, 9b	Material de concha:	Latón
Aislante:	PPA	Terminales:	Contactos femeninos de PCB
Resaltar:	Conectores de la placa de circuito , Conector de ángulo recto del PWB
