Name: Conectores de circuito impreso para carcasas reforzadas Sistema de bloqueo rápido Fiabilidad robusta
Brand: Shenzhen Raymo Electronics Technology Limited
SKU: Egg.1b.310.clv
Price: 12.30 USD
Availability: InStock

Descripción

Conector de circuito impreso (PCB) en codo, conector de la serie B para placa de circuito EGG ECG EEG EHG con conector de alimentación de placa de circuito en codo

Alternativa con LEMO B EGG y L G1series
Conectores circulares push-pull de 1B de 10 pines, receptáculo fijos
Contactos PCB en codo
Múltiples contactos disponibles de 2 a 32 pines
También están disponibles contactos PCB rectos, de soldadura y PCB en codo

RAYMO P/N	Lemo P/N	P/N
RM-EGG-1BC-310-KV	EGG.0B.310.CLV	G10L0C-P02

Características principales

100% compatible con LEMO/
seguridad del sistema de autobloqueo Push-Pull
tipos multipolares de 2 a 32 contactos
contactos de soldadura/impresión (rectos o en codo)
múltiples opciones de llave para evitar el acoplamiento cruzado, como 30, 45, 60, 90, 135
alta densidad de empaquetado para ahorrar espacio
5000 veces push pull

Imágenes y dimensiones

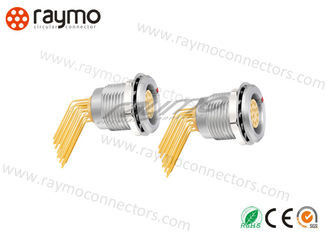

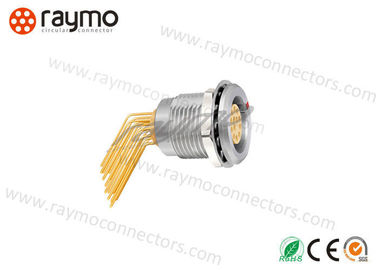

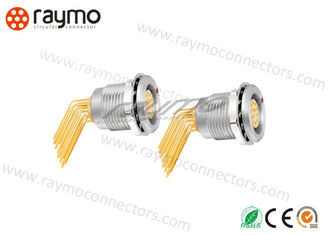

Conectores de circuito impreso para carcasas reforzadas Sistema de bloqueo rápido Fiabilidad robusta 0

Tamaño de la carcasa y número de contacto

Tamaño de la carcasa	N.º de contactos (tanto con tipo de soldadura como de PCB)
Tamaño de la carcasa
00	2	3	4
0B	2	3	4	5	6	7	9
1B	2	3	4	5	6	7	8	10	12	14	16
2B	2	3	4	5	6	7	8	10	12	14	16	19
3B	3	4	6	8/(6+2)	9(8+1)	10	12	14(13+1)	14	16	18	21	26	30	32
4B	7	10	24

Características técnicas

Rango de temperatura	- 65° C, +200° C	Resistencia a las vibraciones	15 g [10 Hz - 2000 Hz]
Material de la carcasa	Latón cromado	Humedad	hasta el 95% a 60° C/140F
Resistencia a los golpes	100 g [ 6 ms]	Prueba de corrosión por niebla salina	>144hr
Categoría climática	50/175/21	Blindaje (mín.)	> 75 dB [ a 10 MHz], > 40 dB [ a 1 GHz]
Clasificación IP	IP50	Resistencia (carcasa)	5000 ciclos de acoplamiento

Aplicaciones

Instrumentación como pruebas y mediciones
Médico como dispositivos de asistencia cardíaca
Transporte como marítimo
Energía como petróleo y gas
Defensa y seguridad como equipos de vigilancia
Radiodifusión como cámaras HD y SD

Introducción de la empresa

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED es un fabricante ubicado en Shenzhen, que se centra en la fabricación de conectores circulares push-pull autoblocantes de metal y plástico orientados al cliente y conjuntos de cables para servir a más de 75 países y regiones desde 2010. Nuestros productos obtuvieron una recomendación muy popular entre nuestros clientes.

Esta amplia cartera le permite seleccionar la configuración de conector ideal para adaptarse a casi cualquier requisito específico en la mayoría de los mercados, incluidos dispositivos médicos, instrumentos de prueba y medición, maquinaria, transmisión de audio y video, telecomunicaciones y militares

Conectores de circuito impreso para carcasas reforzadas Sistema de bloqueo rápido Fiabilidad robusta 1

Por qué elegirnos

8 años de enfoque en conectores
equipos profesionales en I+D, fabricación, pruebas de calidad y ventas de exportación para garantizar que sus conectores sean perfectos y tengan precios relativamente bajos
personalice sus propios conectores de acuerdo con sus requisitos
Proveedor de fábrica, proporciona entrega rápida y un servicio posventa perfecto que puede comprar sin escrúpulos.
Ayude a los clientes a hacer la selección del modelo: simplemente envíenos un correo electrónico y proporcione la información del producto

Servicios personalizados

Desde conjuntos de cables hasta conectores personalizados para aguas profundas y construcciones de cajas, Raymo puede proporcionar servicios y soluciones a medida que se adaptan de forma única a las necesidades individuales de los clientes, brindándole los mejores resultados cuando tomamos un concepto original desde el diseño hasta la fabricación.
Proporcionar servicios y soluciones a medida que se adaptan de forma única para satisfacer sus necesidades individuales.

Preguntas frecuentes

1. ¿Puedo pedir una lista pequeña?

Raymo: Por supuesto, puedes.

2. ¿Qué cotización ofrece?

Raymo: FOB, CIF y otras formas según sus necesidades.

3. ¿Cómo transportar?

Raymo: Transporte marítimo, transporte aéreo y otras formas de entrega urgente para usted.

4. ¿Cuál es la garantía de calidad de sus productos?

Hemos aprobado la certificación del sistema de gestión de calidad ISO9001:2015, la certificación del sistema de gestión de calidad CQM y la certificación del sistema de gestión de calidad IQNet. Si la calidad no cumple con el estándar, puede cambiar los productos de forma gratuita.

5. ¿Tiene servicio posventa?

Raymo: Ciertamente, puede contactarnos en cualquier momento.

etiqueta:

Lugar de origen:	Shenzhen, China
Nombre de la marca:	RAYMO
Certificación:	REACH, SGS, RoHS2.0, ISO:9001-2015, CE
Número de modelo:	Egg.1b.310.clv

Cantidad de orden mínima:	5 pedazos/pedazos
Precio:	negotiable
Detalles de empaquetado:	La bolsa de plástico y cartón
Tiempo de entrega:	5-7wds
Condiciones de pago:	Western Union, L/C, D/A, D/P, T/T
Capacidad de la fuente:	5000Piezas/ Semana

Tipo:	Conector de circuito impreso PCB	solicitud:	Electrónica de consumo
Género:	Contactos de PCB de codo femenino	Aislante:	PPA
Tamaño de la concha:	0b, 1b, 2b, 3b, 4b	Uso:	El cable y el fusible se pueden solucionar en PCB
Resaltar:	Conectores de la placa de circuito , Conector de ángulo recto del PWB
