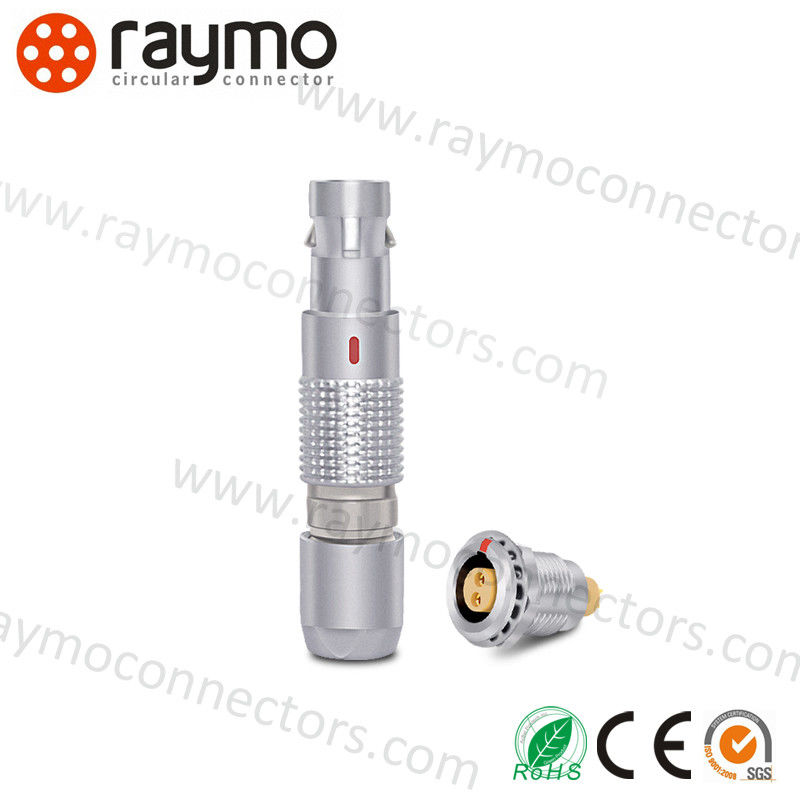

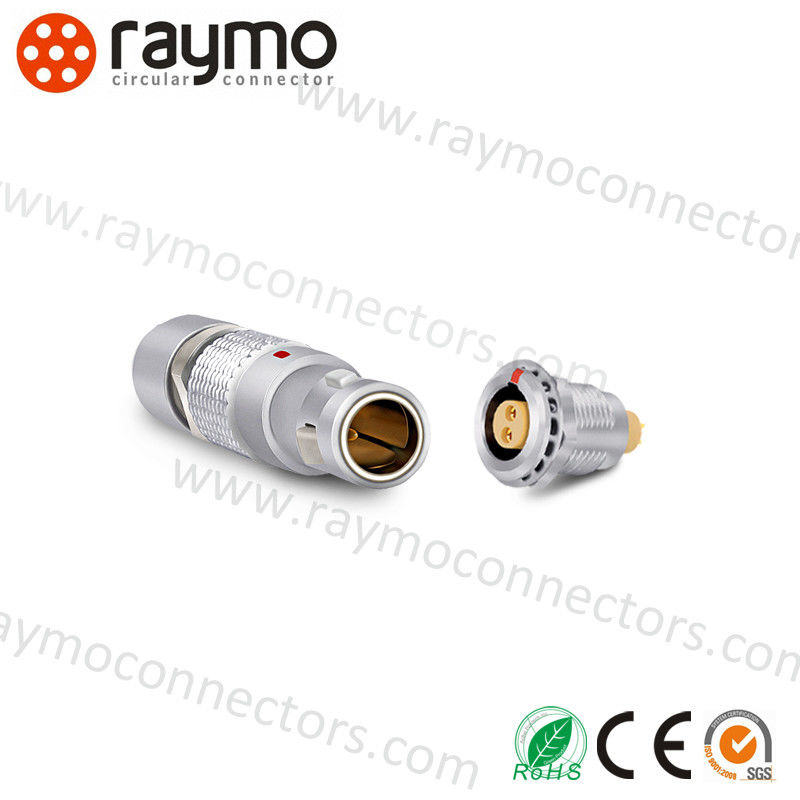

Conector de audio y video macho y hembra de metal circular de 2 pines serie Fgg 00b Push Pull
RAYMOConector de cable de audio y video macho y hembra de metal circular de 2 pines serie FGG 00B Push Pull
Número de modelo: RM-FGG-00B-302-CLAD65
Descripción: Enchufe recto RAYMO serie RM-B, contacto macho, 2 pines, pinza de cable de 35 mm, una llave, 0 grados
Tamaño de carcasa y número de contactos disponibles:
| Serie | Tamaño de carcasa | Número de contactos con tipo de soldadura y PCB |
| B -1P 50 | 00 | 2 | 3 | 4 | | | | | | | | | | |
| 0B | 2 | 3 | 4 | 5 | 6 | 7 | 9 | | | | | | |
| 1B | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | | |
| 2B | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 19 | 26 |
| 3B | 3 | 4 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 21 | 30 | | |
VENTAJAS
- Soluciones de cable gratuitas
- Conector Lemo 100% compatible
- OEM o ODM aceptado
- Le ayudamos a ahorrar al menos un 50% de costo, alivio de flexión del enchufe gratuito
- Oferta de ensamblaje de cables
- Muestra gratuita para confirmación
- Tiempo de entrega rápido para ayudarle a ahorrar tiempo de producción
RAYMO es un fabricante que:
• Se enfoca en la fabricación y exportación de varios conectores circulares de metal y plástico Push Pull, ensamblaje de cables.
• Puede ser 100% compatible con LEMOS originales, FISCHERS, S, HIROSES, BINDERS, Industrial 38999
• Las series incluyen B, K, S, L, F, HR10A, P, M4, M12, M15, BNC, B680, B423, 38999, 26482
• CO, Formulario A, Formulario E para despacho aduanero
• Fabricante auditado CE, ROHS, ISO:90001-2008, SGA
• Todos los artículos pueden funcionar normalmente después de 5000 ciclos de acoplamiento
Aplicación
Los conectores de alta calidad de RAYMO se encuentran en una variedad de aplicaciones y entornos desafiantes, que incluyen:
AutomotrizAudio-videoAviaciónComunicacionesControl IndustrialSistemas de InformaciónyMáquinas, MédicoIndustrialPruebas y MediciónAdquisición de DatosEquipos de Transferencia de Datos. Alimentación, Sensor,Instrumentación de Sistemas de SensoresAplicación de Análisis
Clavijas de Alineación
Proceso de ensamblaje de cables DIY:
Pase el cable a través de la tuerca de la pinza de la funda en orden, luego suelde el cable a cada uno de los aislantes uno por uno, tenga en cuenta el orden de los cables
Coloque el soporte de inserción dividido en el aislante soldado, para que la ranura del soporte de inserción dividido encaje perfectamente con la protuberancia del subconjunto del aislante
Coloque la pinza en el lado derecho del cable, asegúrese de que la protuberancia de la pinza encaje con la ranura del soporte de inserción dividido. Empuje el subconjunto del aislante, el soporte de inserción y la pinza en la carcasa exterior en orden, asegúrese de que la protuberancia del soporte de inserción dividido encaje con la ranura de la carcasa exterior
Atornille firmemente la tuerca de la pinza. Enganche la funda al escalón correspondiente de la tuerca de la pinza.
¡Precio, tiempo de entrega, dibujo, hoja de datos obtenga ahora!
