Conectores Mini de Montaje en Panel Serie 581/680 Binder M16

Características y Beneficios de Conector circular M16 Serie 680

Conector macho para montaje en panel, soldadura, Fijación trasera
puede ser 100% compatible con la serie 680 de Binder
M16 Serie 680 Conector circular eléctrico roscado
puede ser 100% compatible con la serie 680 de Binder
Diseño compacto en miniatura
Carcasas metálicas robustas con buen blindaje EMI
Rosca M16
Rápido y fácil de montar
Clasificación IP40

Especificación del conector circular M16 Serie 680Si no pudo encontrar los artículos exactos que desea, envíenos un correo electrónico con los modelos exactos que necesita, se le proporcionarán pronto el mejor precio y los detalles de especificación de cada modelo. ¡Resuelva el alto costo y el largo plazo de entrega de la marca original!

Atributo	Valor
Número de contactos	12
Tipo de montaje	Montaje de cable
Tamaño del conector	Miniatura
Enchufe/Toma	Enchufe
Método de terminación	Soldadura
Clasificación IP	IP40
Género del contacto	Macho
Clasificación de corriente	6.0A
Clasificación de voltaje	250 V
Tipo de acoplamiento	Bloqueo roscado
Orientación del cuerpo	Recto
Serie	680
Chapado de contacto	Plata
Temperatura mínima de funcionamiento	-40°C
Material de contacto	Latón
Temperatura máxima de funcionamiento	+85°C

Aplicación Si no pudo encontrar los artículos exactos que desea, envíenos un correo electrónico con los modelos exactos que necesita, se le proporcionarán pronto el mejor precio y los detalles de especificación de cada modelo. ¡Resuelva el alto costo y el largo plazo de entrega de la marca original!

Serie M16conector equivalente a las series Binder 680 678 423, la familia de conectores 723 son conectores circulares de alto rendimiento y robustos con excelente blindaje EMI.

Elección ideal para aplicaciones industriales y comerciales severas. Los receptáculos montados en panel están

disponibles en muchos estilos y métodos de montaje.

Datos eléctricos

del conector circular M16 Serie 680Si no pudo encontrar los artículos exactos que desea, envíenos un correo electrónico con los modelos exactos que necesita, se le proporcionarán pronto el mejor precio y los detalles de especificación de cada modelo. ¡Resuelva el alto costo y el largo plazo de entrega de la marca original!

máx., 0,75 mm² (máx. AWG 20) (3-8 polos)	máx., 0,25 mm² (máx. AWG 24) (12 polos)
máx., 0,75 mm² (máx. AWG 20) (3-8 polos)	Salida de cable
3-6 mm/6-8 mm	Operación mecánica
>500 ma	Temperatura superior
+ 85 °C	Temperatura inferior
– 40 °C	Tensión nominal
250 V (32 V) 2-4 polos	60 V (32 V) 5 polos
	250 V (32 V) 6 polos
	125V (32 V) 7 polos
	60 V (32 V), 8-12 polos
	Tensión de impulso nominal
1500V 2-6 polos	800V 7 polos
	500V (32 V) 8-12 polos
	Corriente nominal (40 °C)
7A 2-3 polos	6A 4-6 polos
	5A 7-8 polos
	3A 12 polos
	Resistencia de contacto
≤ 5 MΩ 3-8 polos
≤ 3 mΩ 12 polos	RAYMO Company Intrce

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED

es un fabricante ubicado en Shenzhen, que se enfoca en la fabricación de conectores y conjuntos de cables circulares metálicos y plásticos de cierre automático y de empuje-tracción orientados al cliente para servir a más de 75 países y regiones desde 2010. Nuestros productos obtuvieron una recomendación muy popular entre nuestros clientes.Esta vasta cartera le permite seleccionar la configuración de conector ideal para adaptarse a casi cualquier requisito específico en la mayoría de los mercados, incluidos dispositivos médicos, instrumentos de prueba y medición, maquinaria, transmisión de audio y video, telecomunicaciones y militares.

Consejos de elección

por favor, díganos. Le ofreceremos directamente el nuestro correspondiente.
Si no sabe mucho sobre el conector, elija según los siguientes factores
El uso del entorno, interior o exterior, impermeable o no
¿Por qué elegirnos?

Reduzca sus costos, ofrezca un ensamblaje de cable económico, al menos ahorre entre un 30% y un 50% de sus costos (100% compatible con el original y funciona bien)

Gran stock, plazos de entrega cortos y fácil de comprar
Podemos proporcionar servicio OEM/ODM y solución de ensamblaje de cables
tiene una excelente compatibilidad con muchos proveedores líderes
nuestra empresa tiene más de 9 años de experiencia y fuertes capacidades profesionales de investigación y desarrollo. El desarrollo y la gestión avanzados, las pruebas de I+D integrales y la línea de producción altamente automática hacen que nuestros productos sean de alta fiabilidad y alto rendimiento.
Nuestra empresa ha pasado la certificación ISO90001 y obtuvo las certificaciones CE, REACH, RoHS y SGS

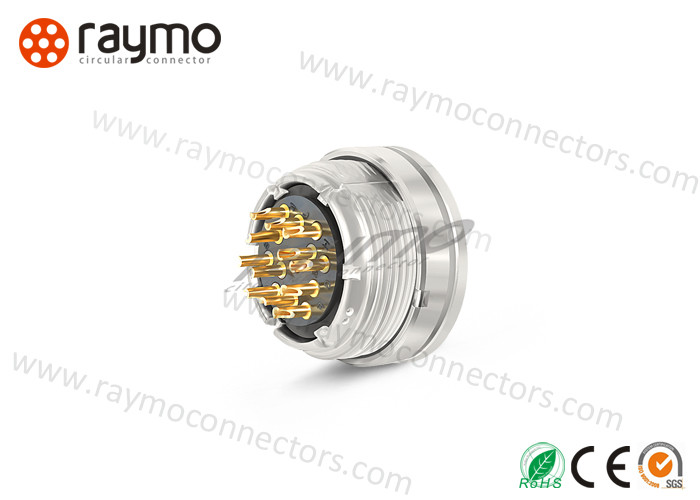

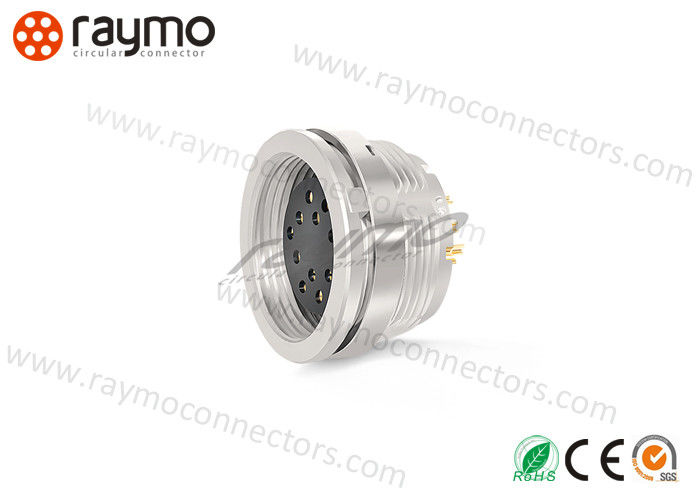

Imágenes del conector circular M16 Serie 680

Si no pudo encontrar los artículos exactos que desea, envíenos un correo electrónico con los modelos exactos que necesita, se le proporcionarán pronto el mejor precio y los detalles de especificación de cada modelo. ¡Resuelva el alto costo y el largo plazo de entrega de la marca original!

Carpeta aislador de Mini Size PBT de los conectores del soporte del panel de 581/680 serie M16 0

etiqueta:

Lugar de origen:	Shenzhen, China
Nombre de la marca:	RAYMO
Certificación:	RoHs2.0, CE, ISO9001:2015, SGS, Reach
Número de modelo:	09-0332-00-12

Cantidad de orden mínima:	1 pieza/piezas
Precio:	negotiable
Detalles de empaquetado:	La bolsa de plástico y cartón
Tiempo de entrega:	Entre 5 y 7 días hábiles
Condiciones de pago:	T/T, D/A, D/P, L/C, MoneyGram, Western Union
Capacidad de la fuente:	5000Piezas/ Semana

Nombre de la empresa:	conectores de 680 series	Conector que cierra el sistema::	Tornillo
Contacto no.:	2,3, 4, 5, 6,7, 8, 12	Aislante:	PBT
Material de concha:	Latón en mellado plateado	Grado de protección:	IP 40
Operación mecánica:	> 500 ciclos de apareamiento	Número de tarifa aduanera:	85369010
Resaltar:	Conectores del soporte del panel M16 , Conectores del soporte del panel del aislador de PBT , Conector de Mini Size M16
