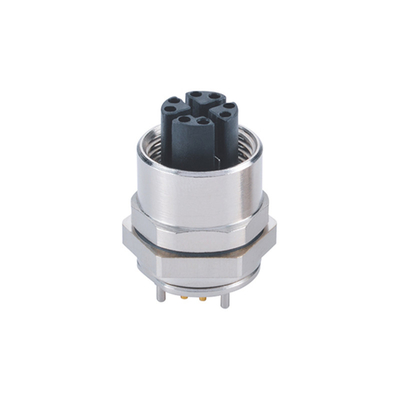

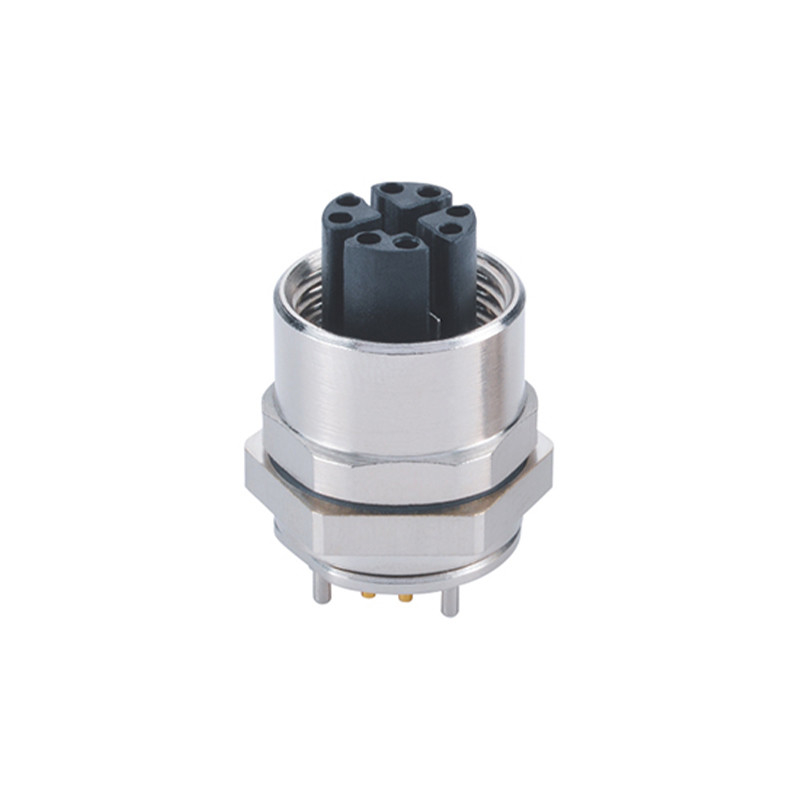

Descripción del conector de panel de montaje m12 conector de sensor impermeable circular en miniatura
Los conectores circulares Raymo M12 facilitan la conexión sencilla y rentable de señal, datos y energía en la industria de la automatización.La serie Raymo M12 se utiliza ampliamente en muchas aplicaciones de automatización, como sensor y actuador, CANopen, DeviceNET, Profibus, Profinet, EtherCAT, Ethernet, Interbus, CC-Link, motor servo, cámara digital, control de procesos ferroviarios, y así sucesivamente.
Especificación para el conector de panel de montaje m12 conector de sensor impermeable circular en miniatura
| Atributo Prct | Valor del atributo |
| Fabricante | El nombre de la empresa |
| Nombre de la empresa | Conectores impermeables de tornillo circular |
| Tamaño del conector | M12 y M12 |
| Sexo de contacto | Pin (hombre), palo (mujer) |
| Número de contactos | 8 contactos |
| Estilo de montaje | Directo/Codillo |
| Estilo de terminación | Soluciones de soldadura/impresión/PCB |
| Calificación actual | 1.5-3A |
| Clasificación de propiedad intelectual | Protección IP67 |
| Aplicación | Sensores y actuadores |
| Material de las cáscaras | (1) Material del conector: plástico PA+GF
(2) M8 cable moldeado de macho a hembra
(3) Contactos: Bronce, recubierto de oro
(4) Material del cable: PVC/TPU |
| Medidor de alambre | 24 a 28AWG |
| Certificaciones | ISO9001 / CE / ROHS2.0 / SGS |
| Rango de temperatura | -25 °C, +80 °C |
Datos eléctricos y mecánicos para el conector de panel de montaje m12 conector de sensor circular e impermeable en miniatura
| Contactos | Corriente nominal | Válvula de tensión | Diámetro del cable/tamaño |
| A / C | D/C | En mm2 | A.M.G. |
| 3 alfileres | 3A | 50 V | Las demás: | 0.25 | 24 |
| 4 pines | 3A | 50 V | Las demás: | 0.25 | 24 |
| 5 pines | 3A | 30 V | 30 V | 0.25 | 24 |
| 6 alfileres | 1.5A | 30 V | 30 V | 0.14 | 26 |
| 8 alfileres | 1.5A | 30 V | 30 V | 0.14 | 26 |
Características para el conector de panel de montaje m12 conector de sensor impermeable circular en miniatura
- Diseño de acuerdo con la IEC 61076-2-104
- El tamaño puede ser M5, M8, M12, M16
- Ternales de oro
- Grado de protección IP67
- 3,4,5,6Hay 8 postes disponibles.capaz de
- Diseño del tornillo de bloqueo antivibración
- Excelente rendimiento
- Perfecto sellamiento apretado de anillo O.
- Largura del cable personalizada, opciones de cable PUR y PVC
Aplicación para conector de panel de montaje m12 conector de sensor impermeable circular en miniatura
- Estudios y radiodifusión externa
- Adquisición de objetivos
- Las computadoras
- Industria
- Sistema de telecomunicaciones
- Iluminación LED y pantalla LED
- Medición y ensayo
-
Industria médica
Nuestra ventaja para el panel de montaje conector m12 conector circular miniatura resistente al agua sensor
- Fabricante original
- Excelente equipo de I+D
- Más de 10 años de experiencia
- OEM y ODM aceptables
Preguntas frecuentes paraconector de panel de montaje m12 conector de sensor impermeable circular en miniatura
- ¿Cuáles son sus términos de empaque?
R: En general, empacamos nuestros productos en bolsas de PE y en cajas marrones.
OEM&ODM está disponible después de obtener sus cartas de autorización.
- ¿Cuál es su política de muestras?
R: Podemos suministrar la muestra si tenemos piezas listas en stock, pero los clientes tienen que pagar el costo de la muestra y el costo del mensajero.
- ¿Cuáles son sus términos de pago?
R: T/T 100% o pago en línea están bien.
Dibujo para el conector de panel de montaje m12 conector de sensor impermeable circular en miniatura
