Conector de montaje con bloqueo de tornillo frontal PG9 M16, conector M12 con conector Molex de 5 pines, arnés de cableado de carcasa Jst

Características y beneficios de Conector circular serie M16 680

Los conectores circulares M12 facilitan la conexión simple y rentable de señal, datos y alimentación en la industria de la automatización. La serie M12 de Raymo se utiliza ampliamente en muchas aplicaciones de automatización, como sensores y actuadores, CANopen, DeviceNET, Profibus, PROFINET, EtherCAT, Ethernet, INTERBUS, CC-Link, servomotores, cámaras digitales, control de procesos ferroviarios, etc.

Especificación del conector circular serie M16 680

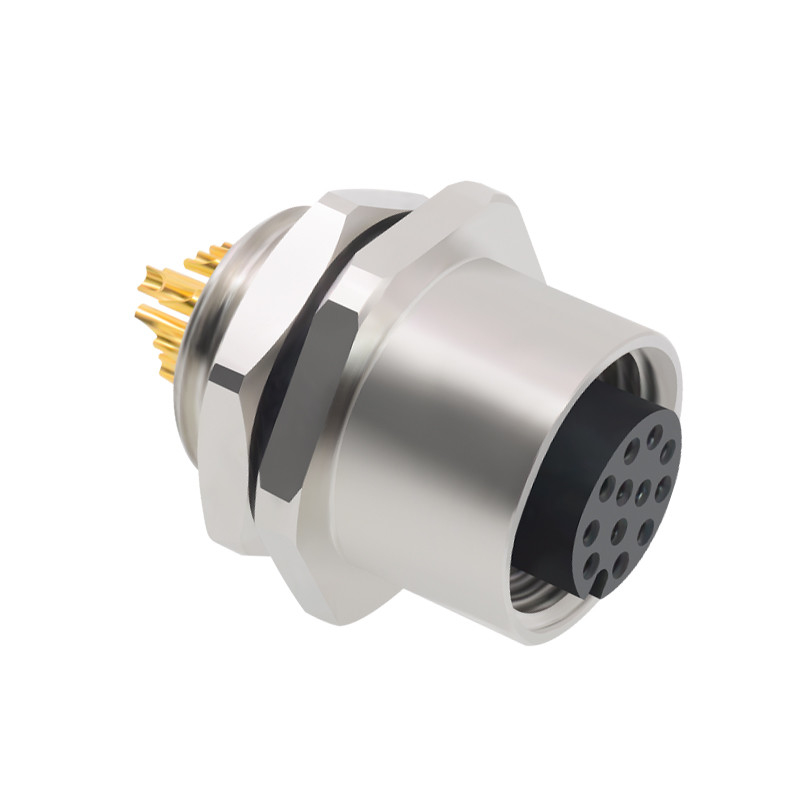

Raymo Los conectores PCB M12 son conectores M12 montados en mamparo delantero y trasero diseñados para facilitar el manejo en la PCB y

compatibilidad con procesos de soldadura por ola. Los conectores PCB M12 incluyen un clip de cable incorporado con una retención de PCB integrada

característica para asegurarlo en la PCB durante el proceso de reflujo, los cables individuales vienen pelados y preestañados listos para soldar.

_{Características generales:}
_Estándar	_{IEC 61076-2-101}
_Terminación	_{Soldadura PCB}
_{Sistema de bloqueo del conector}	_Tornillo
_{Grado de protección}	_{IP67, IP68, IP69K}
_{Temperatura ambiente (operación)}	_{-25°C~+85°C}
_{Operación mecánica}	_{>100 ciclos de acoplamiento}
_{Número de arancel aduanero}	_8538900000
_{Cumplimiento ambiental}	_{RoHs, Reach}
_{Parámetros eléctricos:}
_{Tensión nominal}	_30V~250V
_{Tensión de impulso nominal}	_500V
_{Corriente nominal (40°C)}	_1.5A~4A
_{Resistencia de contacto}	_≤5mΩ
_{Resistencia de aislamiento}	_≥100MΩ
_Materiales:
_{Cuerpo del conector}	_TPU
_{Pin macho}	_{Latón con chapado en oro}
_{Pin hembra}	_{Cobre fosforoso con chapado en oro}
_Carcasa	_{Latón con niquelado}
_{Material de la junta tórica}	_{Anillo de flúor}
_{Pegamento negro}	_{Resina epoxi}

Aplicación del conector circular serie M12

Con un excelente blindaje EMI y una clasificación de protección ambiental IP67 cuando está acoplado, esta robusta gama de conectores M12 con bloqueo de tornillo que cumple con DIN EN 61076-2-106 es una solución ideal para garantizar que las conexiones de alimentación y señal no se vean comprometidas en entornos hostiles y aplicaciones industriales.

Introducción de la empresa RAYMO

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED es un fabricante ubicado en Shenzhen, que se enfoca en la fabricación de conectores circulares metálicos y plásticos creativos orientados al cliente, conectores autoblocantes push-pull y conjuntos de cables para servir a más de 75 países y regiones desde 2010. Nuestros productos obtuvieron una recomendación muy popular entre nuestros clientes.

Esta amplia cartera le permite seleccionar la configuración de conector ideal para adaptarse a casi cualquier requisito específico en la mayoría de los mercados, incluidos dispositivos médicos, instrumentos de prueba y medición, maquinaria, transmisión de audio y video, telecomunicaciones y militares.

¿Cuál es la diferencia entre la codificación de conectores M12?

A-codificado se utiliza principalmente en sensores, actuadores, motores y la mayoría de los demás dispositivos estándar. Por lo general, entre 2 y 12 pines.
B-codificado se utiliza principalmente en cables de red para conexiones Fieldbus, incluye sistemas que operan con Profibus. Por lo general, tiene entre 3 y 5 pines.
C-codificado se utiliza principalmente con sensores y actuadores de CA, y también tiene una doble ranura para mayor seguridad. Tiene entre 3 y 6 pines.
D-codificado se utiliza típicamente en cables de red para sistemas Ethernet y ProfiNet. Transfiere datos de hasta 100 Mb y normalmente proporciona de 3 a 5 pines.
S-codificado es para aplicaciones de alimentación de CA.
T-codificado es para aplicaciones de alimentación de CC.
X-codificado puede transferir grandes cantidades de datos de hasta 10 Gb a altas velocidades, siempre tendrá 8 pines.

Por qué elegirnos

Reduzca sus costos, ofrezca ensamblaje de cables baratos, ahorre al menos entre un 30% y un 50% de sus costos (100% compatible con el original y funciona bien)
Gran stock, plazos de entrega cortos y fácil de comprar
Podemos proporcionar servicio OEM/ODM y solución de ensamblaje de cables
Tiene una excelente compatibilidad con muchos proveedores líderes
Nuestra empresa tiene más de 9 años de experiencia y fuertes capacidades profesionales de investigación y desarrollo. El desarrollo y la gestión avanzados, las pruebas integrales de I+D y la línea de producción altamente automática hacen que nuestros productos sean de alta fiabilidad y alto rendimiento.
Nuestra empresa ha pasado la certificación ISO90001 y obtuvo las certificaciones CE, REACH, RoHS y SGS

Imágenes del conector circular serie M12

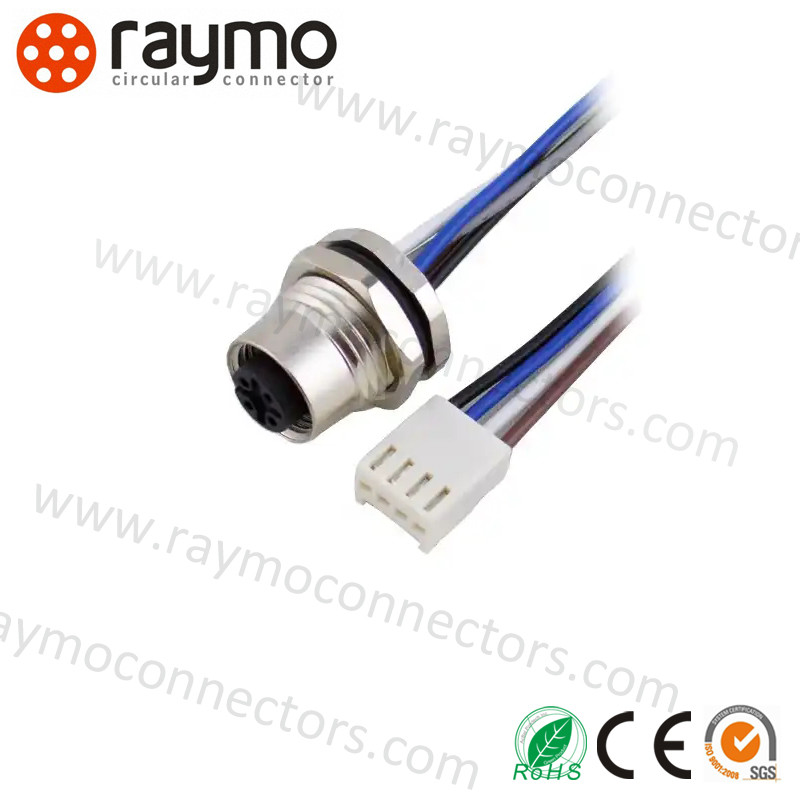

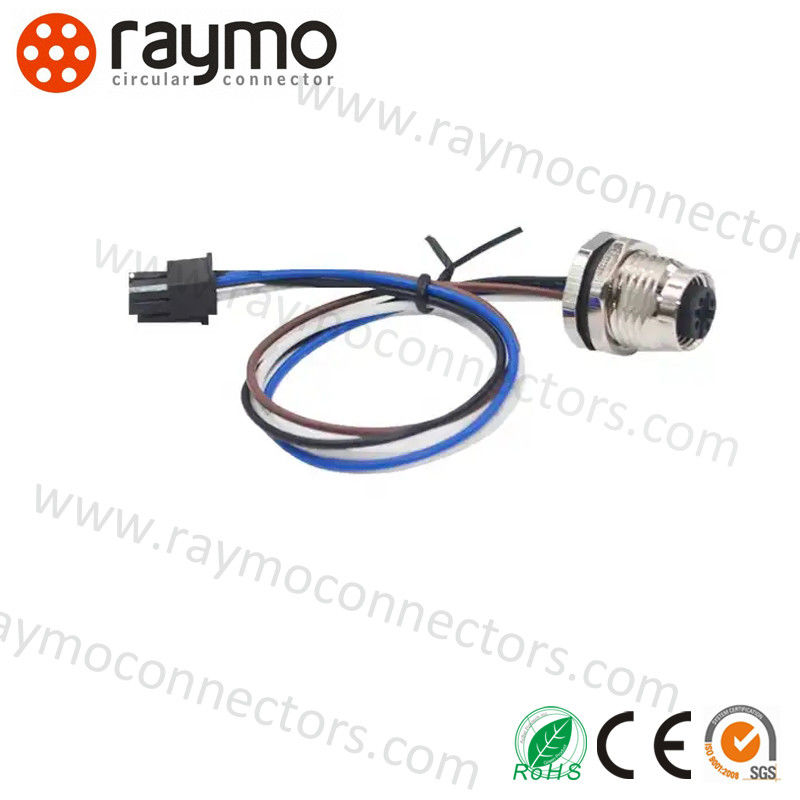

Conector circular M12 de la fijación de tornillo con 5 Pin Molex Connector JST que contiene el arnés de cable 0

Si no pudo encontrar los artículos exactos que desea, envíenos un correo electrónico con los modelos exactos que necesita, se le proporcionarán pronto el mejor precio y los detalles de las especificaciones de cada modelo. ¡Resuelva el alto costo y el largo plazo de entrega de la marca original!

etiqueta:

Lugar de origen:	Shenzhen, China
Nombre de la marca:	RAYMO
Certificación:	RoHs2.0, CE, ISO9001:2015, SGS, Reach
Número de modelo:	Conector M12

Cantidad de orden mínima:	1 pieza/piezas
Precio:	negotiable
Detalles de empaquetado:	La bolsa de plástico y cartón
Tiempo de entrega:	Entre 5 y 7 días hábiles
Condiciones de pago:	T/T, D/A, D/P, L/C, MoneyGram, Western Union
Capacidad de la fuente:	5000Piezas/ Semana

Nombre de la empresa:	CONECTOR CIRCULAR M12	Conector que cierra el sistema::	Bloqueo del tornillo
Contacto no.:	3pins, 4pins, 5pins, 8pins, 12pins están disponibles	Aislante:	PBT
Material de concha:	Latón en mellado plateado	Grado de protección:	IP 40
Operación mecánica:	> 500 ciclos de apareamiento	Número de tarifa aduanera:	85369010
Resaltar:	Conector circular M12 de la fijación de tornillo , Conector circular del arnés de cable M12 , Conector del aislador M12 de PBT
