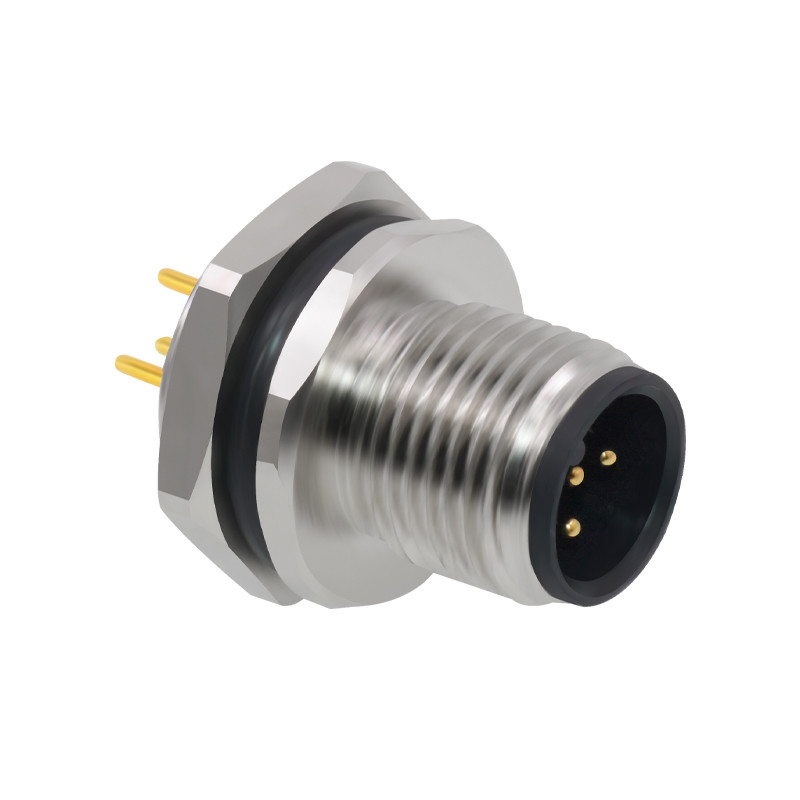

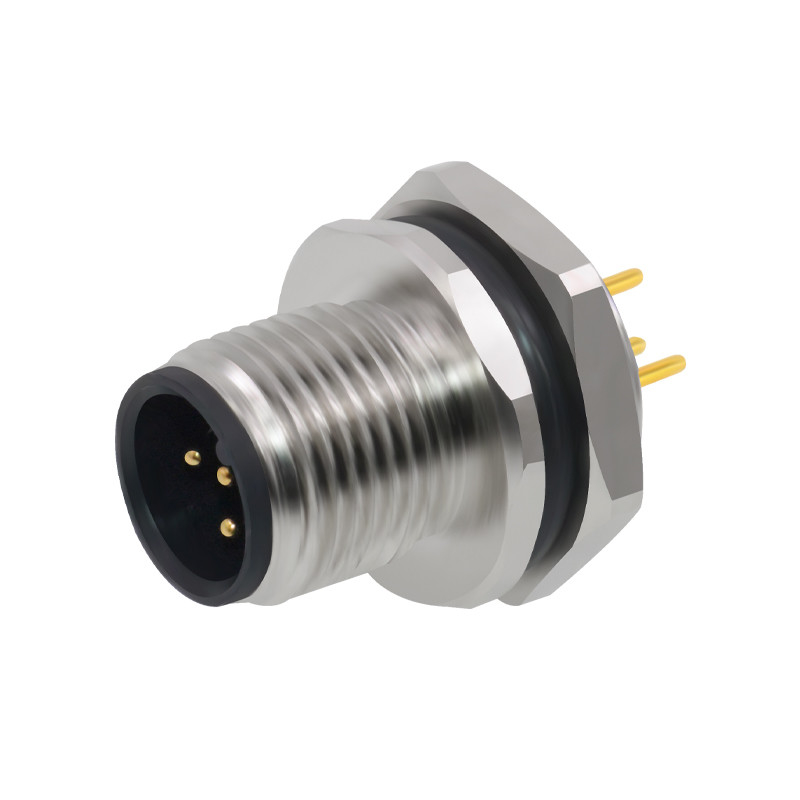

Conector M12 Macho para Panel, Tornillo Fundido a Presión, Tipo PCB, Fijación Trasera

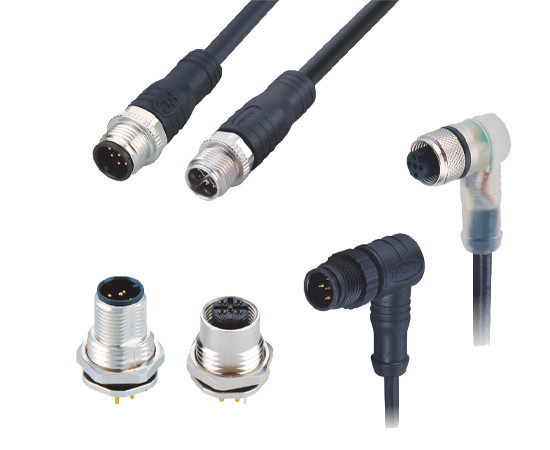

Conectores y ensamblajes de cable BINDER M12
El conector de cable m12 prct emparejado con el enchufe m12 prct se moldea directamente en el cable. longitud del cable. La longitud puede ser especificada por el usuario. Por ejemplo, 1 metro, 2 metros, 5 metros, 10 metros, etc.
Conector M12 estándar para sistema de bus, adecuado para sensores de presión, sensores fotoeléctricos, Las conexiones eléctricas de varios sensores como codificadores e instrumentos son piezas estándar con una fuerte intercambiabilidad y están disponibles en stock.
M12 se puede personalizar con doble cabeza macho, doble cabeza hembra, una macho y una hembra, una macho a dos hembras, etc., consulte al servicio al cliente para más detalles
Información general para BINDER M12
| Estándar: | IEC 61076-2-101 |
| Temperatura ambiente: | -25℃ ~ +90℃ |
| Inserto del conector: | PA |
| Contactos del conector: | Latón con baño de oro |
| Tuerca/tornillo de acoplamiento: | Aleación de zinc con baño de níquel |
| Sello/junta tórica: | Resina epoxi/FKM |
| Resistencia de aislamiento: | ≥100MΩ |
| Resistencia de contacto: | ≤5mΩ |
| Blindaje: | No disponible |
| Rosca de montaje: | PG9 |
| Clasificación IP: | IP67 en estado bloqueado |
Datos eléctricos y datos mecánicos para BINDER M12
| Contactos | Disponible
codificación | Corriente nominal | Voltaje | Contactos
terminación |
| A/C | D/C |
| 03 pines | A/B/C | 4A | 250V | 250V | PCB |
| 04 pines | A/B/C/D | 4A | 250V | 250V | PCB |
| 05 pines | A/B/C | 4A | 60V | 60V | PCB |
| 06 pines | C | 2A | 30V | 30V | PCB |
| 08 pines | A | 2A | 30V | 30V | PCB |
¿Cuál es la diferencia entre la codificación de conectores M12?
Codificación A se utiliza principalmente en sensores, actuadores, motores y la mayoría de los otros dispositivos estándar. generalmente tiene entre 2 y 12 pines.
Codificación B se utiliza principalmente en cables de red para conexiones Fieldbus, incluye sistemas que operan con Profibus. típicamente tienen entre 3 y 5 pines.
Codificación C se utiliza principalmente con sensores y actuadores de CA, y también tienen una doble ranura para mayor seguridad. tienen entre 3 y 6 pines.
Codificación D se utiliza típicamente en cables de red para sistemas Ethernet y ProfiNet. transfieren datos de hasta 100 Mb y típicamente proporcionan de 3 a 5 pines.
Codificación S son para aplicaciones de alimentación de CA.
Codificación T son para aplicaciones de alimentación de CC.
Codificación X puede transferir grandes cantidades de datos de hasta 10 Gb a altas velocidades, siempre tendrá 8 pines.
Introducción a la empresa Raymo
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED como profesional en el diseño y fabricación de todo tipo de conectores y cables especiales, ha acumulado una rica experiencia en el desarrollo y producción de todo tipo de cables y adaptadores de conectores relacionados. Con cables RED/Teradek Bond/ARRI Camera, cables de alimentación de cámara Canon/Sony, cables SDI, cables USB, cables de video, cables CCD... Suministramos diferentes servicios OEM/ODM que sirven para diferentes aplicaciones y requisitos.
Nuestros productos se utilizan ampliamente en todo tipo de entornos y aplicaciones difíciles, como dispositivos de control industrial, equipos médicos, equipos de medición e inspección, equipos de audio y visuales e industriales, etc. Además, tiene una excelente compatibilidad con muchos proveedores líderes.
Siempre nos adherimos al espíritu de innovación, continuamos introduciendo nuevas series de productos que incluyen conectores de datos M5, M8, M9, M12, M16, M23 y otros. Con certificados IP68, ISO9001, Rohs, CE, REACH aprobados.
Dibujo de conectores Binder M12
