| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | RAYMO |
| Certificación: | CE/ROHS/REACH/SGS/ISO9001 |
| Número de modelo: | 14.763-FAG-M12G-A12-JSM |
| Cantidad de orden mínima: | 1pcs |
| Precio: | 1.5-3.1USS |
| Detalles de empaquetado: | BOLSO Y CARTÓN DEL PE |
| Type:: | M12 A Code Male Connector | Ambient temperature:: | -25℃~+90℃ |
|---|---|---|---|
| Material del contacto:: | El Pin del PWB 4 de Front Mount del panel fundió el tornillo a troquel | Insert Material:: | PA66 |
| Certificado: | CE/ROHS/REACH/SGS/ISO9001 | Mating Endurance:: | 500 cycles |
| Gender:: | Male and female | Material del cuerpo: | Latón niquelado |
| Connector Type: | M12 | Contact Plating: | Gold |
| Current Rating: | 4A | Gender: | Male |
| Grado del IP: | IP67 | Montaje del tipo: | Cable |
| Number of Contacts: | 4 | Operating Temperature: | -20℃ to +85℃ |
| Prct Name: | M12 Connector (New) | Voltage Rating: | 250V |
| Resaltar: | Conector circular M12 de 4 pines,conector circular M12 macho de código A,conector circular PCB M12 de montaje |
||

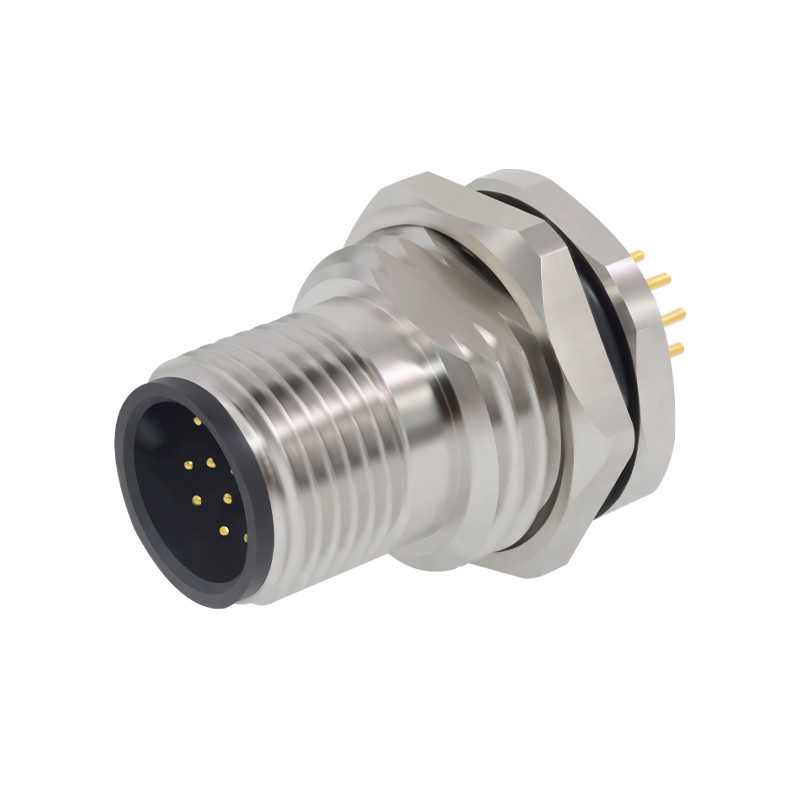

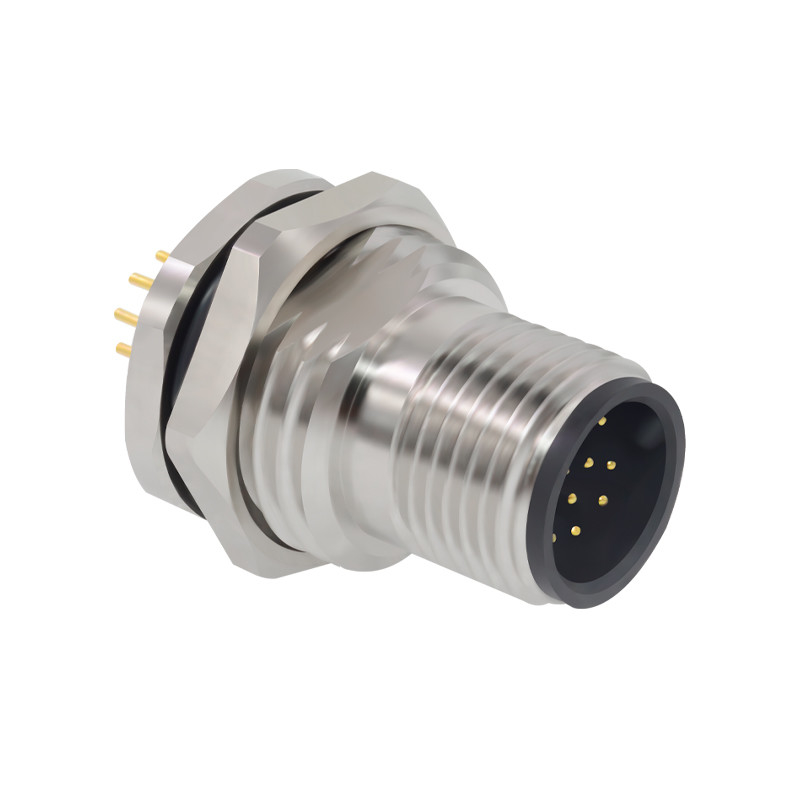

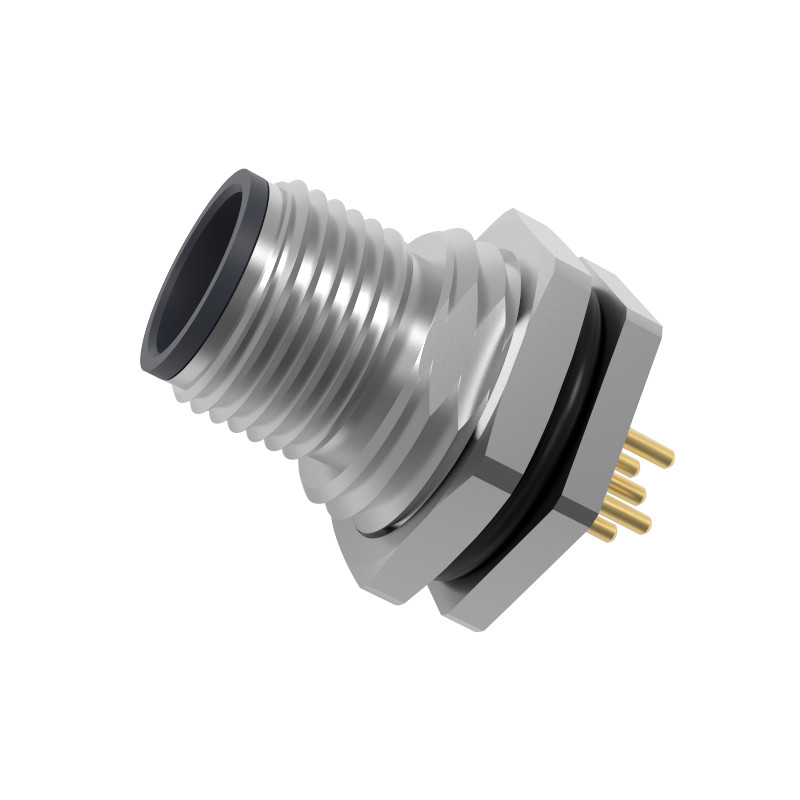

Los conectores circulares M12 facilitan la conexión simple y rentable de señales, datos y energía en la industria de la automatización.La serie Raymo M12 se usa ampliamente en muchas aplicaciones de automatización, como sensor y actuador, CANopen, DeviceNET, Profibus, PROFINET, EtherCAT, Ethernet, INTERBUS, CC-Link, servomotor, cámara digital, control de procesos ferroviarios, etc.
| Estándar: | CEI 61076-2-101 |
| Temperatura ambiente: | -25℃ ~ +90℃ |
| Inserto de conector: | TPU |
| Contactos del conector: | Latón con baño de oro |
| Tuerca de acoplamiento/tornillo: | Latón con niquelado |
| Junta tórica de sellado: | Resina epoxi/FKM |
| Resistencia de aislamiento: | ≥100MΩ |
| Resistencia de contacto: | ≤5mΩ |
| Blindaje: | Indisponible |
| Rosca de montaje: | M12x1.0 |
| Clasificación del IP: | IP67 en estado bloqueado |
| Contactos | Disponible | Corriente nominal | Voltaje | Contactos | |
| codificación | C.A | CORRIENTE CONTINUA | terminación | ||
| 03 pines | A B C | 4A | 250V | 250V | tarjeta de circuito impreso |
| 04 pines | A B C D | 4A | 250V | 250V | tarjeta de circuito impreso |
| 05 pines | A B C | 4A | 60V | 60V | tarjeta de circuito impreso |
| 06 pines | C | 2A | 30V | 30V | tarjeta de circuito impreso |
| 08 pines | A | 2A | 30V | 30V | tarjeta de circuito impreso |
| 12 pines | A | 1.5A | 30V | 30V | tarjeta de circuito impreso |
| 17 pines | A | 1.5A | 30V | 30V | tarjeta de circuito impreso |
A-codificadoSe utiliza principalmente en sensores, actuadores, motores y la mayoría de los demás dispositivos estándar.por lo general entre 2 y 12 pines.
codificado Bmayormente utilizado en cables de red para conexiones Fieldbus, incluye sistemas que operan con Profibus.normalmente tiene entre 3 y 5 pines.
codificado en Cse utiliza principalmente con sensores y actuadores de CA, y también tiene un chavetero doble para mayor seguridad.Tiene entre 3 y 6 pines.
codificado en DNormalmente se utiliza en cables de red para sistemas Ethernet y ProfiNet.transfiere datos de hasta 100 Mb y normalmente proporciona de 3 a 5 pines.
codificado en Sson para aplicaciones de alimentación de CA.
codificado en Tson para aplicaciones de alimentación de CC.
codificado en Xpuede transferir grandes cantidades de datos hasta 10Gb a altas velocidades, siempre tendrá 8 pines.
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, como profesional en el diseño y la fabricación de todo tipo de conectores y cables especiales, ha acumulado una gran experiencia en el desarrollo y la prcción de tipos de cables y su adaptador de conector relacionado.
Nuestros prctos son ampliamente utilizados en tipos de entornos y aplicaciones hostiles, como dispositivos de control industrial, equipos médicos, equipos de medición e inspección, equipos de audio y visuales y militares, etc. Además, tiene una excelente compatibilidad con muchos proveedores líderes.
Siempre nos adherimos al espíritu de innovación, continuamos intrciendo nuevas series de prctos que incluyen M5, M8, M9, M12, M16, M23 y otros conectores de datos. Con certificado IP68, ISO9001, Rohs, CE, REACH aprobado.
