¡Llegan los conectores Russian ONC-BS, RBM4, SNC23, SNC127,2RMT, 2RMD, 2RTT!
Todos los tipos de conectores circulares del fabricante OEM en China

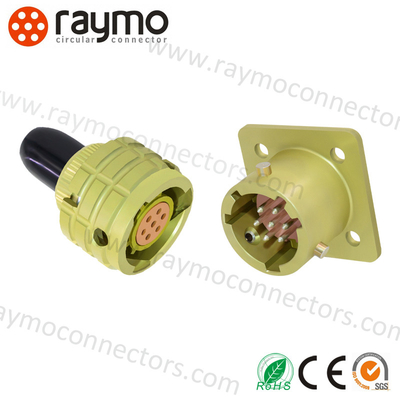

Descripción del producto Militar ONC-BS-1(2) CONECTORES:
ONC-BS-1(2) Conector eléctrico circular de la serie OHS, el método de conexión adopta conexión de bayoneta, la forma de conexión del extremo de la parte de contacto está soldada, el producto tiene las características de conexión y separación rápidas, tamaño pequeño, alta densidad, buena resistencia ambiental, alta confiabilidad, el enchufe sin accesorio de cola, el enchufe puede tomar un accesorio de cola de plástico recto, adecuado para circuitos de CC y CA.
Al mismo tiempo, se puede combinar e intercambiar con las piezas originales de la serie rusa ONC-BS-1(2).
Los conectores ONC-BS-1(2) están diseñados para funcionar en circuitos eléctricos de corriente continua,
alterna (hasta 3 MHz) y corrientes de impulsos.
Los conectores ONC-BS-1(2) constan de un cuerpo hermético y un enchufe de cable no hermético
enchufes para montaje general, que tienen una alta polarización de la carcasa, protegiendo
de la exposición no deseada.
La conexión de los conectores es de bayoneta.
Los cuerpos están hechos sin carcasa, los enchufes con carcasa de plástico recta.
Los esquemas de ubicación de los contactos, la cantidad y los diámetros de los contactos se dan en la Tabla 1.
Recubrimiento de los contactos en los conectores: ONC-BS-1 - plata, ONC-BS-2 – oro.
Los conectores están diseñados para montaje interno en
cumplimiento de las condiciones técnicas BR0.364.030 TU, (aceptación “5”).
Militar ONC-BS-1(2) Características de los conectores OHS:
- Tamaño compacto: Ideal para aplicaciones donde el espacio es limitado.
- Alto rendimiento: Capaz de manejar altas tasas de datos y niveles de potencia a pesar de su pequeño tamaño, lo que lo hace adecuado para una amplia gama de aplicaciones.
- Construcción duradera: Construido con materiales de alta calidad para garantizar una larga vida útil, incluso en entornos hostiles.
- Fácil instalación: Permite una instalación y desmontaje rápidos y fáciles, ahorrando tiempo y esfuerzo durante el montaje y el mantenimiento.
Indicadores técnicos para ONC-BS-1(2) CONECTORES OHS
| Indicador |
Valor |
| Resistencia de contacto |
≤5mΩ |
| Resistencia de aislamiento |
≥1000MΩ (En condiciones normales) |
| Temperatura ambiente |
- 60°C~85°C |
| Vibración |
1-5000HZ 20g |
| Impacto |
1000g (una vez); 100g (varias veces); |
| Diámetro de contacto |
Φ1.0mm |
| Vida mecánica |
Insertar y desenchufar 250 veces |
| Horas de trabajo |
5000 horas |
Corriente de trabajo, voltaje de funcionamiento para ONC-BS-1(2) CONECTORES OHS
| Tamaño estándar de la carcasa |
Número de contacto |
Corriente de trabajo de un solo contacto (A) |
Corriente total (A) |
Voltaje de funcionamiento (V) |
| 10 |
4 |
3.7 |
15 |
250 |
| 12 |
7 |
3.1 |
22 |
250 |
| 14 |
10 |
3 |
30 |
250 |
| 18 |
19 |
2.1 |
40 |
250 |
| 22 |
32 |
1.8 |
60 |
250 |
| 27 |
50 |
1.5 |
75 |
250 |
Descripción del modelo para ONC-BS-1(2) CONECTORES OHS
| OHS |
B |
C |
1(2) |
4(10) |
B(P) |
1(2) |
1(2,3) |
B |
| Circular |
Bayoneta |
Ultracompacto |
1 Plateado, 2 Dorado |
Número de contacto / Tamaño estándar de la carcasa |
B - Receptáculo cuadrado (pin), P - Enchufe circular (enchufe) |
1. Sin accesorio de cola 2. Con accesorio de cola recto sin blindaje |
Posición de la llave |
Para todo clima |
Tipo: 1-Sin accesorio de cola para ONC-BS-1(2) CONECTORES OHS
| N.º de pieza ruso |
N.º de pieza chino |
N.º de pieza Amphenol |
| ONC-BS-1-4/10-B1-1-V |
OHS-BC-1-4/10-B1-1-V |
ONTS-BS-1-4/10-V1-1-V |
| ONC-BS-1-7/12-B1-1-V |
OHS-BC-1-7/12-B1-1-V |
ONTS-BS-1-7/12-V1-1-V |
| ONC-BS-1-10/14-B1-1-V |
OHS-BC-1-10/14-B1-1-V |
ONTS-BS-1-10/14-V1-1-V |
| ONC-BS-1-19/18-B1-1-V |
OHS-BC-1-19/18-B1-1-V |
ONTS-BS-1-19/18-V1-1-V |
| ONC-BS-1-32/22-B1-1-V |
OHS-BC-1-32/22-B1-1-V |
ONTS-BS-1-32/22-V1-1-V |
| ONC-BS-1-50/27-B1-1-V |
OHS-BC-1-50/27-B1-1-V |
ONTS-BS-1-50/27-V1-1-V |
Tipo: 2-Con accesorio de cola recto sin blindaje para ONC-BS-1(2) CONECTORES OHS
| N.º de pieza ruso |
N.º de pieza chino |
N.º de pieza Amphenol |
| ONC-BS-1-4/10-R12-1-V |
OHS-BC-1-4/10-P2-1-V |
ONTS-BS-1-4/10-R12-1-V |
| ONC-BS-1-7/12-R12-1-V |
OHS-BC-1-7/12-P2-1-V |
ONTS-BS-1-7/12-R12-1-V |
| ONC-BS-1-10/14-R12-1-V |
OHS-BC-1-10/14-P2-1-V |
ONTS-BS-1-10/14-R12-1-V |
| ONC-BS-1-19/18-R12-1-V |
OHS-BC-1-19/18-P2-1-V |
ONTS-BS-1-19/18-R12-1-V |
| ONC-BS-1-32/22-R12-1-V |
OHS-BC-1-32/22-P2-1-V |
ONTS-BS-1-32/22-R12-1-V |
| ONC-BS-1-50/27-R12-1-V |
OHS-BC-1-50/27-P2-1-V |
ONTS-BS-1-50/27-R12-1-V |
Aplicaciones de los CONECTORES Militares ONC-BS :
Información de la empresa Conectores militares 38999
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, como profesional en el diseño y fabricación de todo tipo de conectores y cables especiales, ha acumulado una rica experiencia en el desarrollo y la producción de tipos de cables y su adaptador de conector relacionado. Con cable RED/Teradek Bond/ARRI Camera, cable de alimentación de cámara Canon / Sony, cable SDI, cable USB, cable de video, cable CCD... Suministramos diferentes servicios OEM/ODM que sirven como diferentes aplicaciones y requisitos.
Nuestros productos se utilizan ampliamente en tipos de entornos y aplicaciones hostiles, como dispositivos de control industrial, equipos médicos, equipos de medición e inspección, equipos de audio y visuales y militares, etc. Además, tiene una excelente compatibilidad con muchos proveedores líderes.
Siempre nos adherimos al espíritu de innovación, continuamos introduciendo nuevas series de productos que incluyen M5, M8, M9, M12, M16, M23 y otros conectores de datos. Con los certificados IP68, ISO9001, Rohs, CE, REACH aprobados.
Personalización de los CONECTORES Militares ONC-BS:
Conectores de empuje y tracción circulares RAYMO LEMO
- Marca: RAYMO
- Número de modelo: Conector Fischer
- Lugar de origen: CHINA
- Chapado de contacto: Oro
- Género: Macho/Hembra
- Estilo de acoplamiento: Push-Pull
- Conectores métricos duros
- Conectores de cable eléctrico
- Conectores circulares industriales
¡Todos los conectores se pueden personalizar según las solicitudes del cliente!
Soporte y servicios de los CONECTORES Militares ONC-BS:
Soporte técnico y servicio para conectores de empuje y tracción circulares
Brindamos soporte técnico y servicio integrales para nuestros conectores de empuje y tracción circulares. Nuestro equipo tiene mucha experiencia en la provisión de soluciones técnicas para diversas aplicaciones.
Nuestro equipo está disponible para ayudar a los clientes con la instalación, la solución de problemas y las reparaciones. También ofrecemos asistencia y capacitación en el sitio para garantizar que los clientes puedan utilizar el producto al máximo de su potencial.
Nos dedicamos a brindar un excelente servicio al cliente y nuestro equipo está disponible las 24 horas del día, los 7 días de la semana para responder cualquier pregunta o brindar soporte técnico.
También ofrecemos una amplia gama de servicios posventa, como extensiones de garantía y actualizaciones de productos.
Si tiene alguna pregunta o necesita ayuda, no dude en contactarnos.
Preguntas frecuentes:
-
P1. ¿Puedo tener una muestra?
Sí, damos la bienvenida al pedido de muestra para probar y verificar la calidad. Algunas muestras son gratuitas y algunas muestras deben pagarse por adelantado y el costo se reembolsará después de un pedido posterior.
P2. ¿Qué pasa con el tiempo de entrega de la producción?
Tenemos stock, entrega rápida por debajo de 5.000 piezas.
P3. ¿Cómo se envían los productos y cuánto tiempo se tarda en llegar?
A menudo enviamos por DHL, UPS, FedEx, TNT, SF o EMS. Por lo general, tarda de 3 a 5 días en llegar.
P4. ¿Está disponible el OEM?
Sí. Tenemos una rica experiencia y una buena capacidad para convertir su diseño e idea en un producto real, normalmente se tarda entre 20 y 30 días para un nuevo producto, desde el diseño del molde hasta la producción final.
