Conector de enchufe hembra de 7 pines con accesorio de cola (opcional) de tamaño de carcasa 12 de la serie OHS-BS-1(2) con bayoneta ultracompactal)-OHS-BS-1-7/12-P12-1-B

Descripción del producto IndustrialOHS-BS-1(2)CONECTORES:

OHS-BS-1(2)

Los conectores ultracompactos de bayoneta de la serie OHS adoptan principalmente tecnología de conectores rusa. Este tipo de conector se utiliza ampliamente en circuitos de CC y CA de diversos instrumentos eléctricos, de radio y de control. Consta de enchufes y tomas, con posiciones de llave de varios niveles para la instalación. El modo de acoplamiento del conector es de tipo bayoneta. La toma no tiene accesorio de cola y el enchufe tiene un accesorio de cola de plástico recto. Al mismo tiempo, se puede combinar e intercambiar con las piezas originales de la serie rusa OHS-BS-1(2).

Los conectores OHS-BS-1(2) están diseñados para operar en circuitos eléctricos de corriente continua,
corriente alterna (a menudo hasta 3 MHz) y corriente de pulso.
Los conectores OHS-BS-1(2) consisten en un enchufe con acoplamiento hermético y una toma de cable no hermética
para montaje en panel, tienen polarización de carcasa multipolar, protegiendo
contra acoplamiento incorrecto.
Acoplamiento de los conectores: bayoneta.
Los enchufes se fabrican sin carcasa, las tomas con una carcasa de plástico recta.
Los esquemas de disposición de contactos, la cantidad y los diámetros de los contactos se presentan en la tabla 1.
Recubrimiento de contactos en los conectores: OHS-BS-1 - plata, OHS-BS-2 - oro.
Los conectores se fabrican para montaje interno en condiciones climáticas
de acuerdo con las especificaciones técnicas BR0.364.030 TU, (aplicación "5").

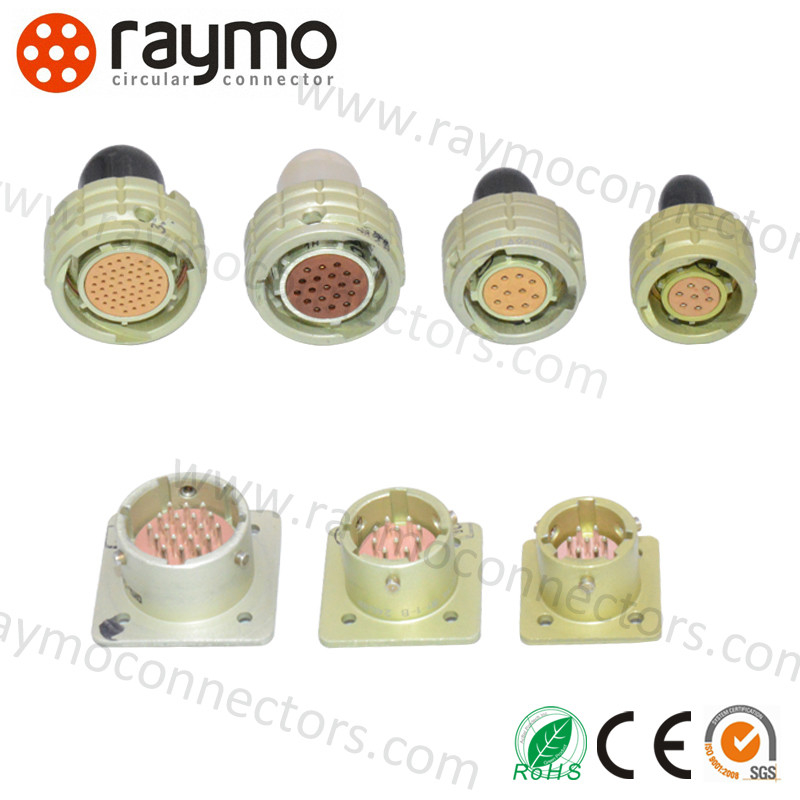

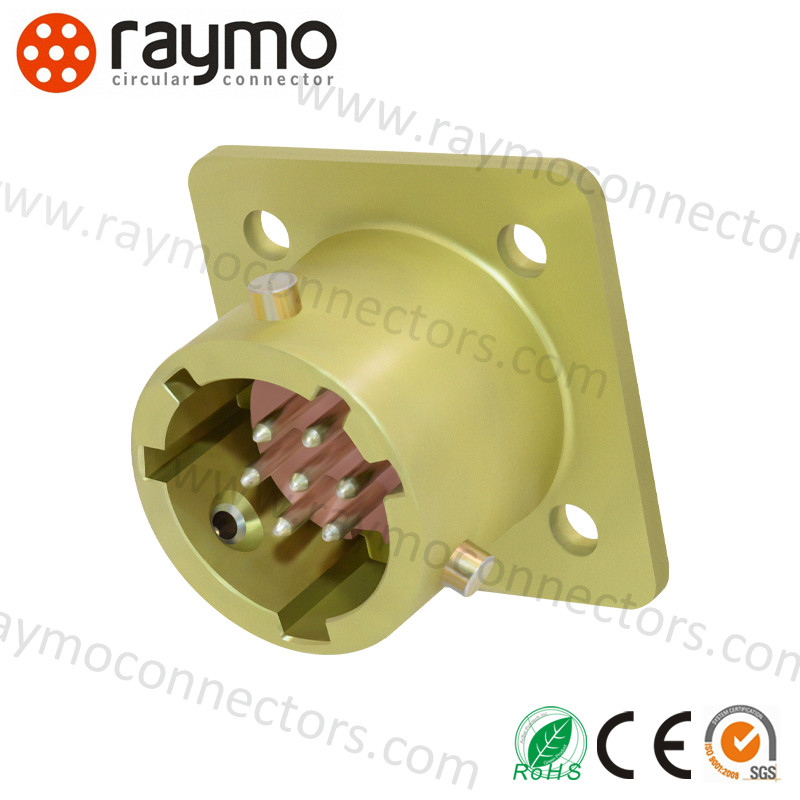

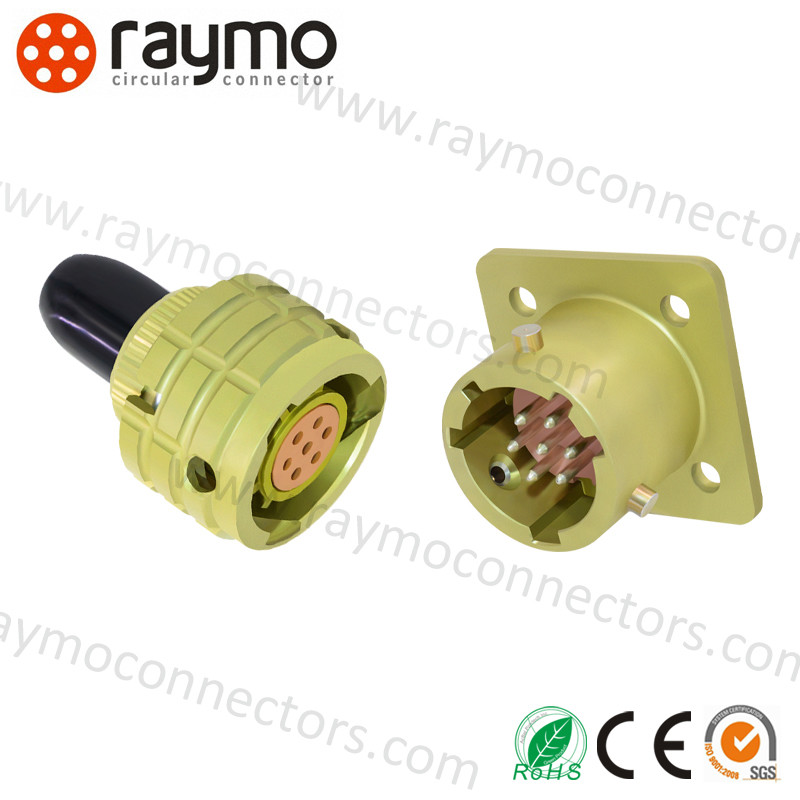

Fotos de productos

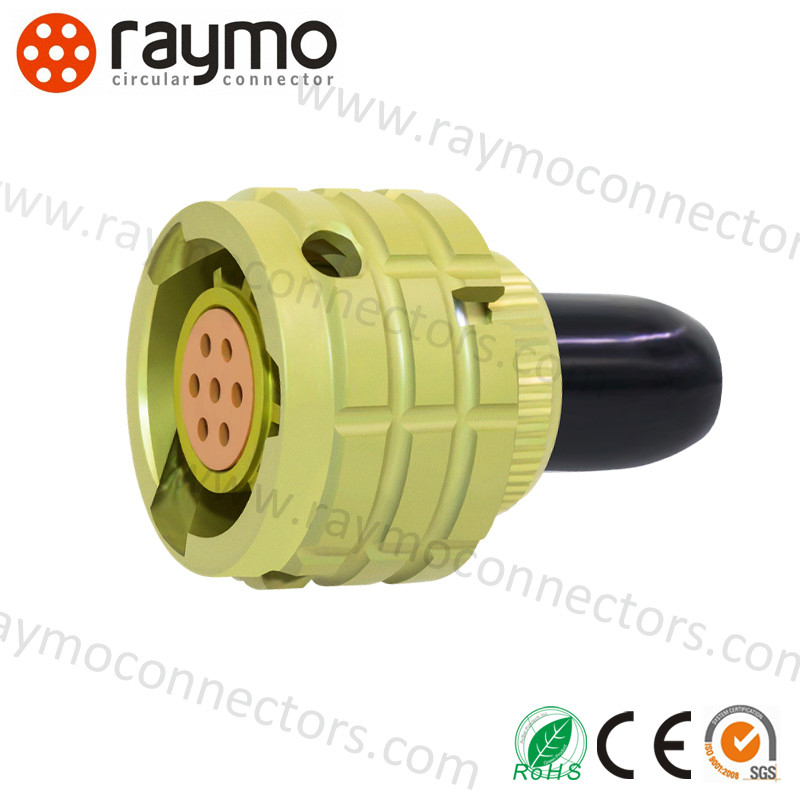

ONS-BS-1(2) Serie de bayoneta de conector ultrapequeño Concha tamaño 12 7 pines de conector femenino con conexión de cola (opcional)

Hoja de datos de productos

Conector eléctrico ultracompacto de la serie OHS
1. Indicadores técnicos
Indicador	Valor
Resistencia de contacto	≤5mΩ
Resistencia de aislamiento	≥1000MΩ (En condiciones normales)
Temperatura ambiente	- 60°C~85°C
Vibración	1-5000HZ 20g
Impacto	1000g (una vez); 100g (múltiples veces);
Diámetro del contacto	Φ1.0mm
Vida mecánica	Inserción y extracción 250 veces
Horas de trabajo	5000 horas
Garantía	15 años

2. Corriente de trabajo, Voltaje de operación
Tamaño estándar de la carcasa	Número de contactos	Corriente de trabajo por contacto (A)	Corriente total (A)	Voltaje de operación (V)
10	4	3.7	15	250
12	7	3.1	22	250
14	10	3	30	250
18	19	2.1	40	250
22	32	1.8	60	250
27	50	1.5	75	250

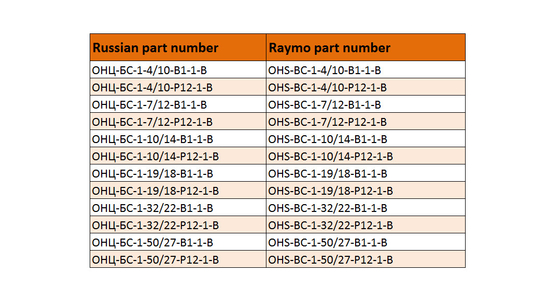

Nº de pieza ruso	Nº de pieza chino
OHS-BS-1-4/10-B1-1-B	OHS-BC-1-4/10-B1-1-B
OHS-BS-1-7/12-B1-1-B	OHS-BC-1-7/12-B1-1-B
OHS-BS-1-10/14-B1-1-B	OHS-BC-1-10/14-B1-1-B
OHS-BS-1-19/18-B1-1-B	OHS-BC-1-19/18-B1-1-B
OHS-BS-1-32/22-B1-1-B	OHS-BC-1-32/22-B1-1-B
OHS-BS-1-50/27-B1-1-B	OHS-BC-1-50/27-B1-1-B

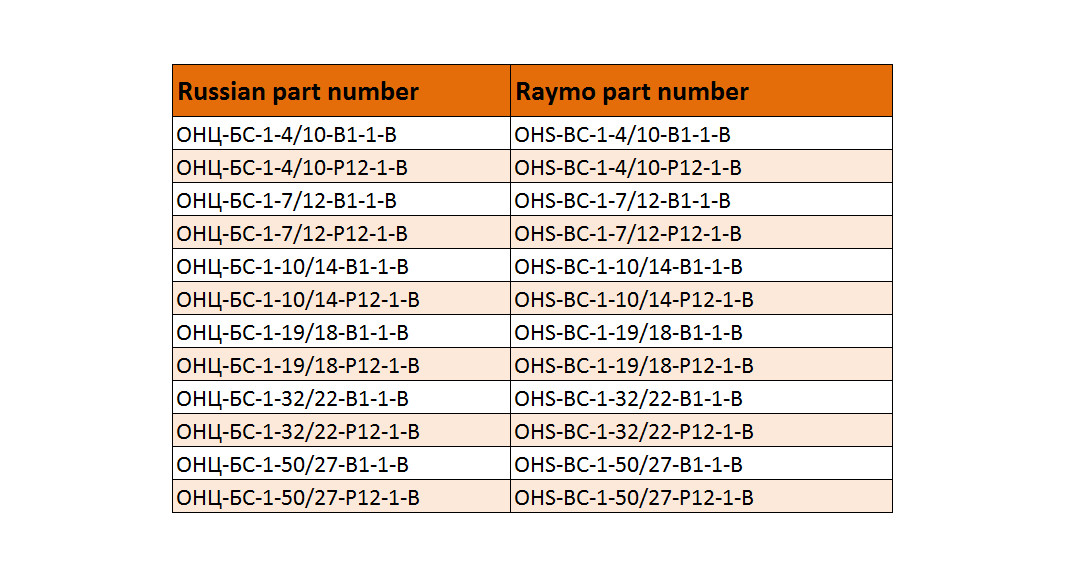

Nº de pieza ruso	Nº de pieza chino
OHS-BS-1-4/10-P2-1-B	OHS-BC-1-4/10-P2-1-B
OHS-BS-1-7/12-P2-1-B	OHS-BC-1-7/12-P2-1-B
OHS-BS-1-10/14-P2-1-B	OHS-BC-1-10/14-P2-1-B
OHS-BS-1-19/18-P2-1-B	OHS-BC-1-19/18-P2-1-B
OHS-BS-1-32/22-P2-1-B	OHS-BC-1-32/22-P2-1-B
OHS-BS-1-50/27-P2-1-B	OHS-BC-1-50/27-P2-1-B

Preguntas frecuentes

Preguntas frecuentes sobre el conector ruso OHS

1.¿Puedo tener un pedido de muestra?
Sí, bienvenido pedido de muestra del conector ruso 2PM para probar y verificar la calidad.

2. ¿Cuáles son sus condiciones de pago?
Por lo general, aceptamos T/T. Para pedidos regulares, las condiciones de pago son un depósito del 30%, el saldo pagado antes del envío.

3. ¿Cuál es el tiempo de entrega?
Por lo general, tarda 10 días después de recibir el pago anticipado.

4.¿Cuáles son sus condiciones de embalaje?
Se embala primero en una bolsa de plástico, luego en una caja pequeña y finalmente en cartones grandes neutros.

5.¿Cuál es el período de garantía?
Un año después de la entrega.

etiqueta:

Lugar de origen:	Porcelana
Nombre de la marca:	RAYMO
Número de modelo:	En el caso de las empresas de servicios de telecomunicaciones:

Cantidad de orden mínima:	5
Precio:	USD25
Tiempo de entrega:	5-8 semanas
Condiciones de pago:	T/T
Capacidad de la fuente:	2000pcs
