Conector de enchufe macho de 7 pines, tamaño de carcasa 12, ultracompacto con bayoneta OHS-BC-1(2)
Descripción del producto IndustrialOHS-BC-1(2)CONECTORES:
OHS-BC-1(2)
Los conectores ultracompactos con bayoneta de la serie OHS adoptan principalmente tecnología de conectores rusos. Este tipo de conector se utiliza ampliamente en circuitos de CC y CA de diversos instrumentos eléctricos, de radio y de control. Consta de enchufes y tomas, con posiciones de llave multinivel para la instalación. El modo de acoplamiento del conector es de tipo bayoneta. La toma no tiene accesorio de cola y el enchufe tiene un accesorio de cola de plástico recto. Al mismo tiempo, se puede combinar e intercambiar con las piezas originales de la serie rusa OHS-BC-1(2).
Los conectores OHS-BC-1(2) están diseñados para operar en circuitos eléctricos de corriente continua,
corriente alterna (a menudo hasta 3 MHz) y corriente de pulso.
Los conectores OHS-BC-1(2) consisten en un enchufe hermético y tomas de cable no herméticas para montaje en panel, tienen polarización de carcasa multipolo, protegiendo
contra acoplamiento no autorizado.
Acoplamiento de conectores: tipo bayoneta.
Los enchufes están hechos sin carcasas, las tomas con una carcasa de plástico recta.
Los esquemas de disposición de contactos, el número y los diámetros de los contactos se presentan en la tabla 1.
Recubrimiento de contactos en conectores: OHS-BC-1 - plata, OHS-BC-2 - oro.
Los conectores se fabrican para montaje en panel en condiciones climáticas de acuerdo con las especificaciones técnicas BR0.364.030 TU, (aceptación "5").
TIPO DE CONECTOR
Toma
| TIPO DE CONTACTO | Macho |
| NÚMERO DE POSICIONES | 7 pines |
| TAMAÑO DE CARCASA | 12 |
| MATERIAL DE CONTACTO | 3.1 |
| MATERIAL AISLANTE | PPS |
| MATERIAL DE CARCASA | Aleación de aluminio con tratamiento de anodizado superficial, aleación de zinc con niquelado (grado industrial) |
| TAMAÑO DE CONTACTO | Φ1.0 |
| CORRIENTE MÁXIMA POR CONTACTO | 3.1A |
| SUMA DE CORRIENTES | 22A |
| VOLTAJE NOMINAL | 250V |
| RESISTENCIA DE CONTACTO | ≤5MΩ |
| TERMINACIÓN DE CONTACTO | Soldadura |
| TIPO DE FIJACIÓN | Conexión de bayoneta |
| NÚMERO DE INSERCIONES Y EXTRACCIONES | 250 |
| TEMPERATURA DE OPERACIÓN | Nº de pieza chino |

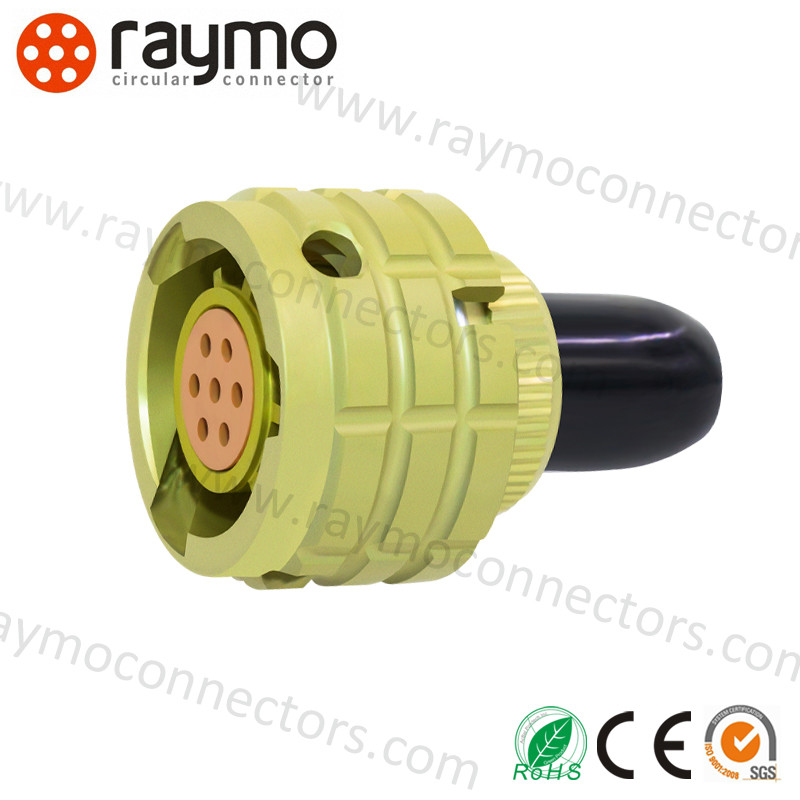

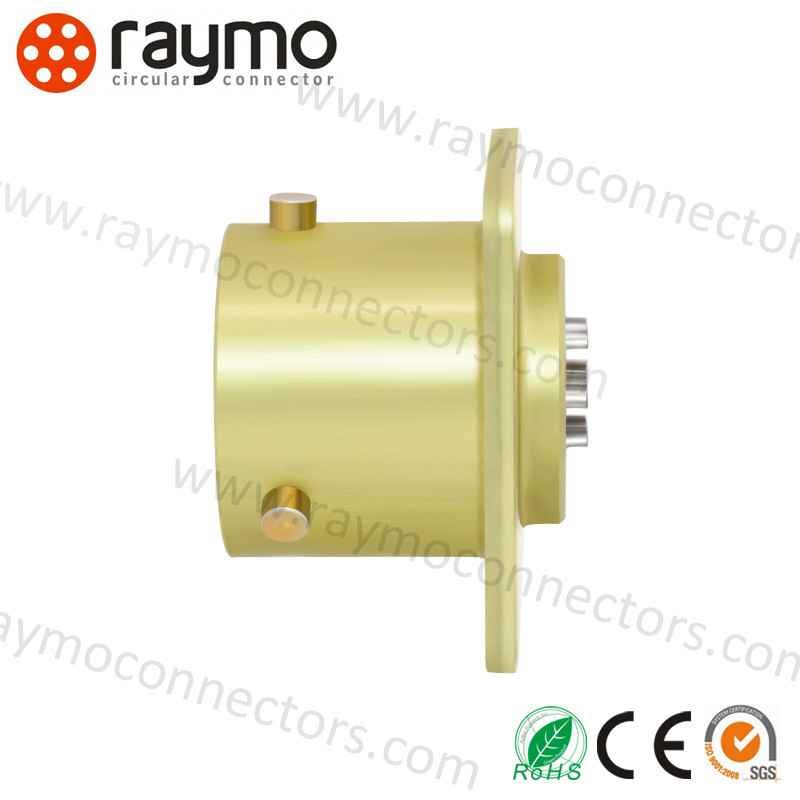

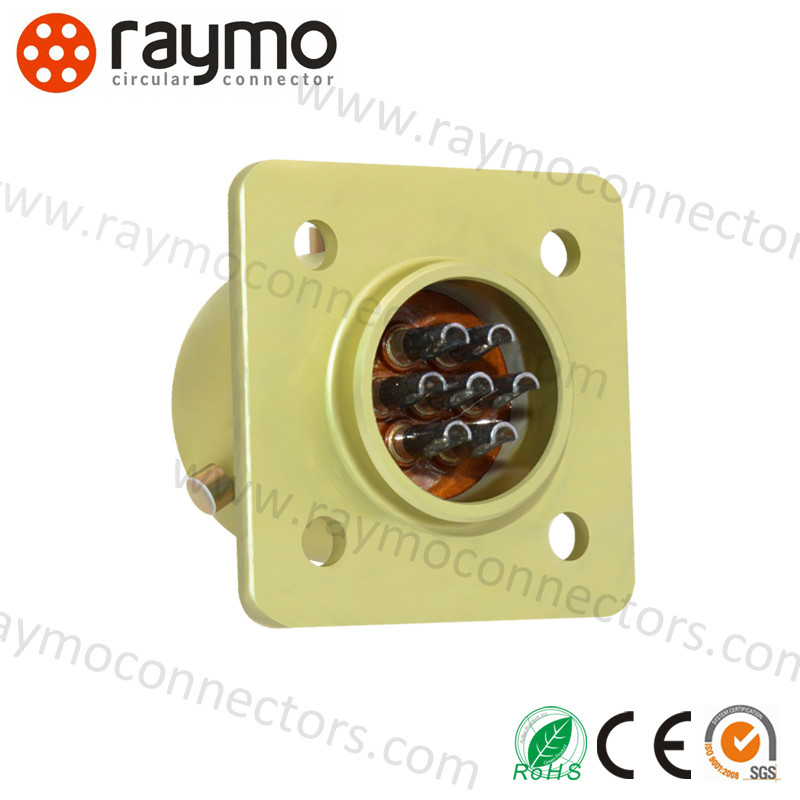

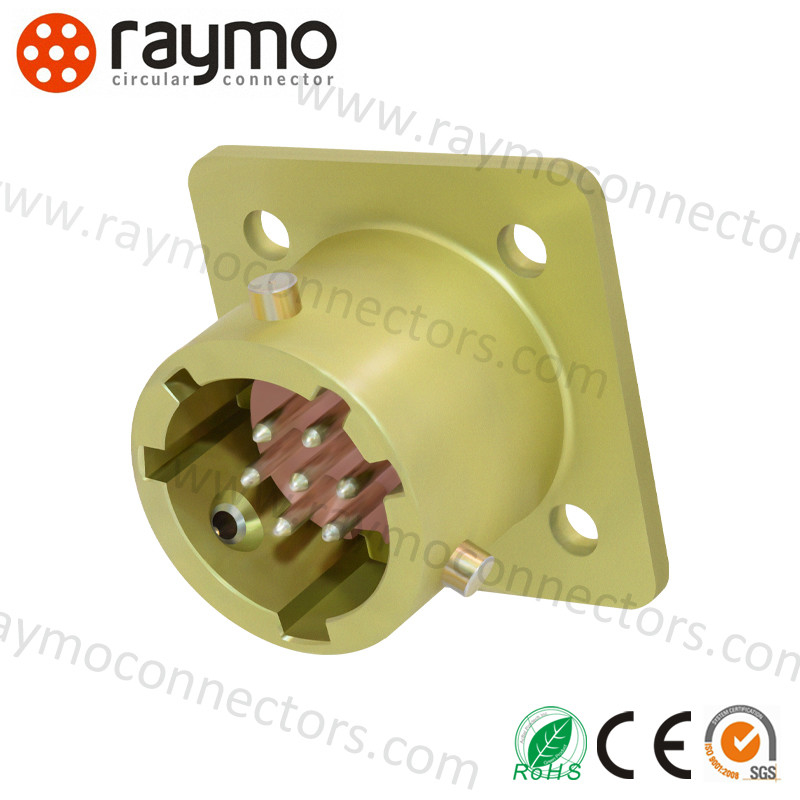

| Fotos de productos | Hoja de datos de productos |

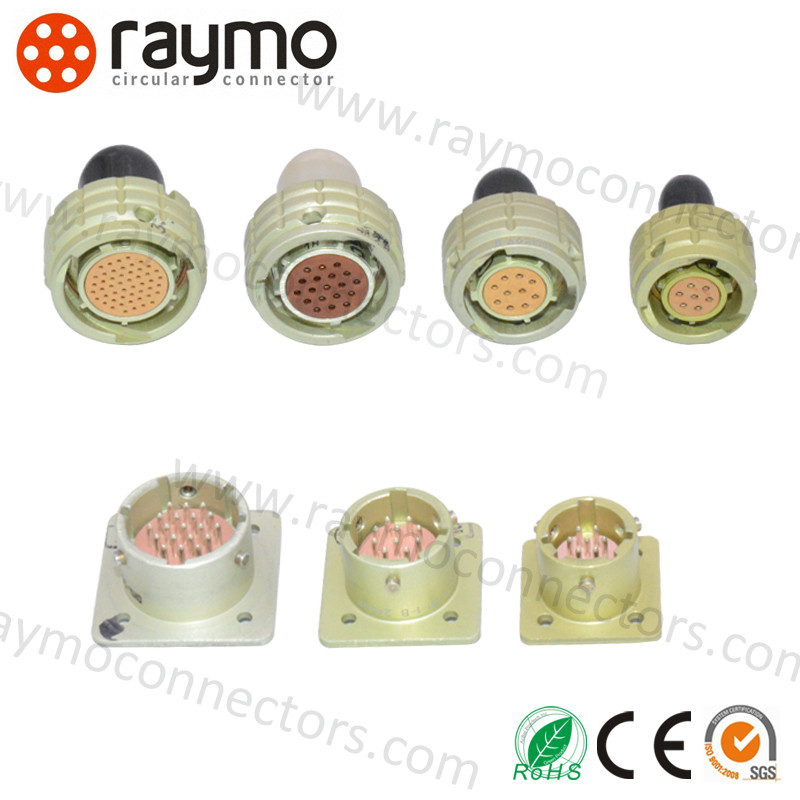

Conector eléctrico ultracompacto serie OHS
| 1. Indicadores técnicos | Número de contacto |
| Indicador | Número de contacto |
| Resistencia de contacto | ≤5mΩ |
| Resistencia de aislamiento | ≥1000MΩ (En condiciones normales) |
| Temperatura ambiente | - 60°C~85°C |
| Vibración | 1-5000HZ 20g |
| Impacto | 1000g(una vez);100g(varias veces); |
| Diámetro del contacto | Φ1.0mm |
| Vida mecánica | Insertar y extraer 250 veces |
| Horas de trabajo | 5000 horas |
| Garantía | 15 años |
| 2. Corriente de trabajo, Voltaje de operación | |
| | Número de contacto | Número de contacto | Número de contacto | Número de contacto |
| Corriente de trabajo de contacto individual (A) | Corriente total(A) | Voltaje de operación(V) | 10 | 4 |
| 30 | 15 | 250 | 12 | Nº de pieza chino |
| 3.1 | 22 | 250 | 1.8 | Nº de pieza chino |
| 3 | 30 | 250 | 18 | Nº de pieza chino |
| 2.1 | 40 | 250 | 22 | Nº de pieza chino |
| 1.8 | 60 | 250 | 27 | Nº de pieza chino |
| 1.5 | 75 | 250 | Nº de pieza ruso | Nº de pieza chino |
| OHS-BC-1-4/10-P2-1-B | OHS-BC-1-4/10-P2-1-B |
| OHS-BC-1-7/12-B1-1-B | OHS-BC-1-7/12-B1-1-B |
| OHS-BC-1-10/14-B1-1-B | OHS-BC-1-10/14-B1-1-B |
| OHS-BC-1-19/18-B1-1-B | OHS-BC-1-19/18-B1-1-B |
| OHS-BC-1-32/22-B1-1-B | OHS-BC-1-32/22-B1-1-B |
| OHS-BC-1-50/27-B1-1-B | OHS-BC-1-50/27-B1-1-B |
| Nº de pieza ruso | Nº de pieza chino |
| OHS-BC-1-4/10-P2-1-B | OHS-BC-1-4/10-P2-1-B |
| OHS-BC-1-7/12-P2-1-B | OHS-BC-1-7/12-P2-1-B |
| OHS-BC-1-10/14-P2-1-B | OHS-BC-1-10/14-P2-1-B |
| OHS-BC-1-19/18-P2-1-B | OHS-BC-1-19/18-P2-1-B |
| OHS-BC-1-32/22-P2-1-B | OHS-BC-1-32/22-P2-1-B |
| OHS-BC-1-50/27-P2-1-B | OHS-BC-1-50/27-P2-1-B |
| Preguntas frecuentes | Preguntas frecuentes sobre el conector ruso OHS |
1.
¿Puedo tener un pedido de muestra?
Sí, bienvenido pedido de muestra del conector ruso 2PM para probar y verificar la calidad.2. ¿Cuáles son sus condiciones de pago?
Por lo general, aceptamos T/T. Para pedidos regulares, las condiciones de pago son un depósito del 30%, el saldo pagado antes del envío.
3. ¿Cuál es el tiempo de entrega?
Por lo general, tarda 10 días después de recibir el pago anticipado.
4.
¿Cuáles son sus condiciones de embalaje?
Se embala primero en una bolsa de plástico, luego en una caja pequeña y finalmente en cartones grandes neutros.5.
¿Cuál es el período de garantía?
Un año después de la entrega.
