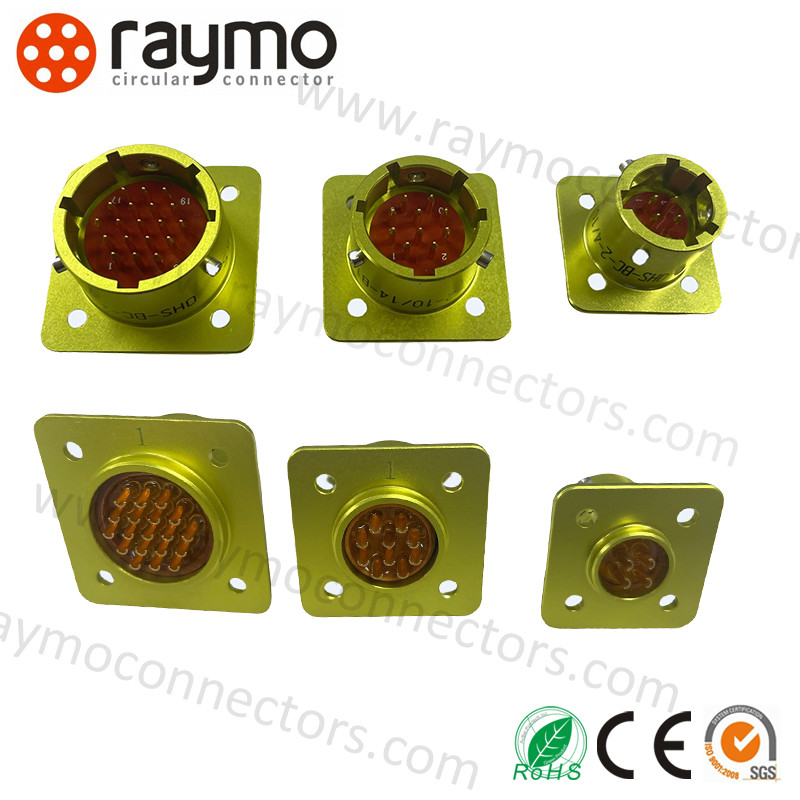

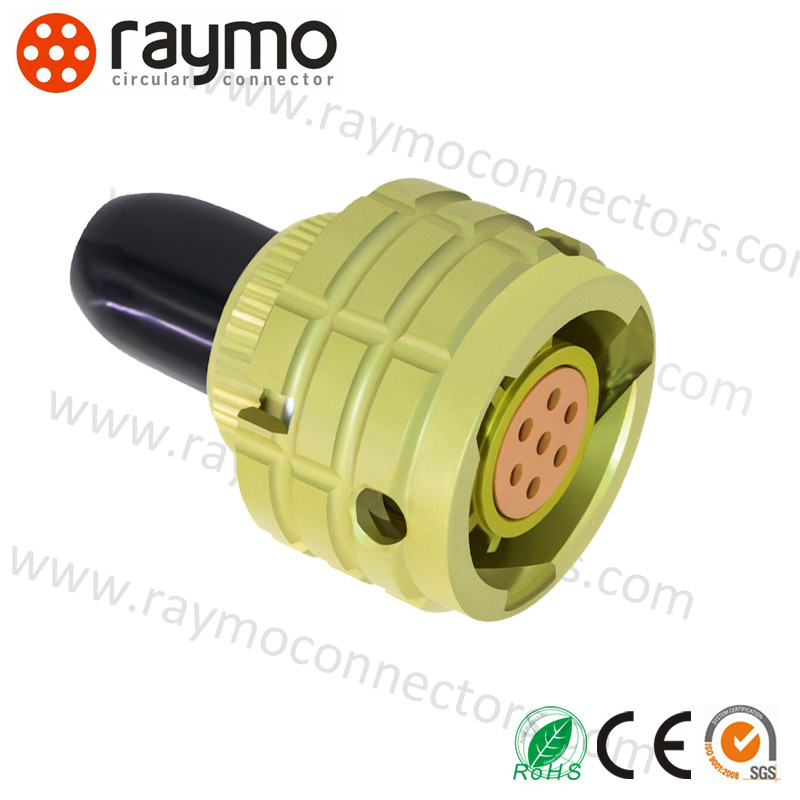

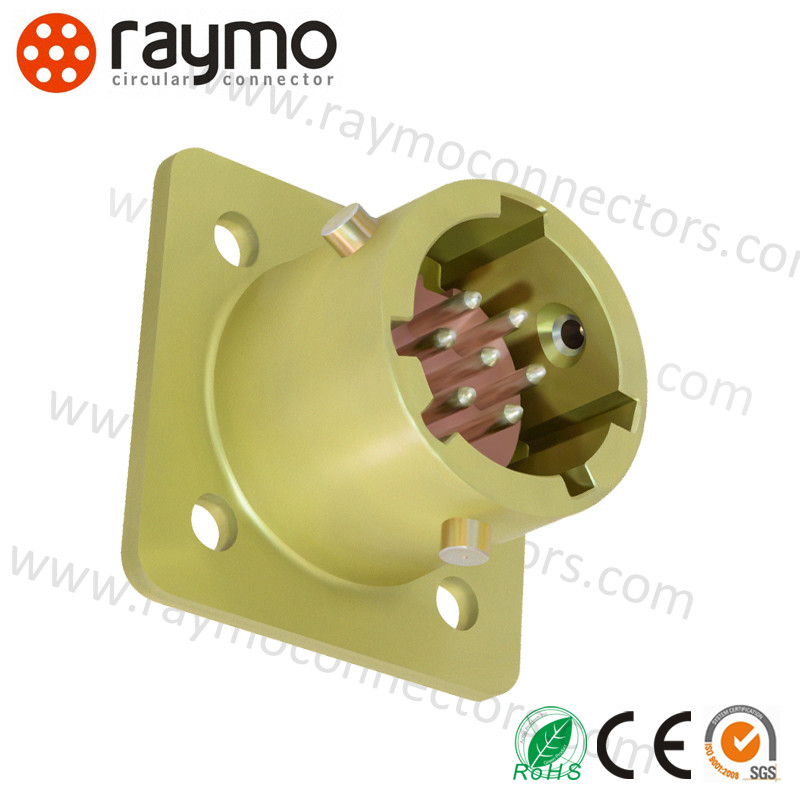

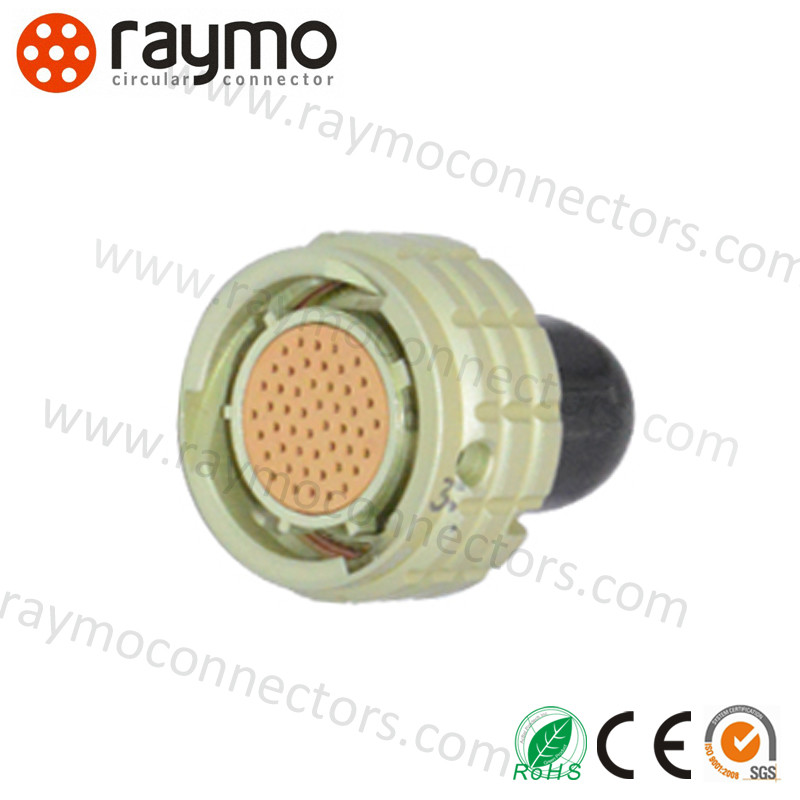

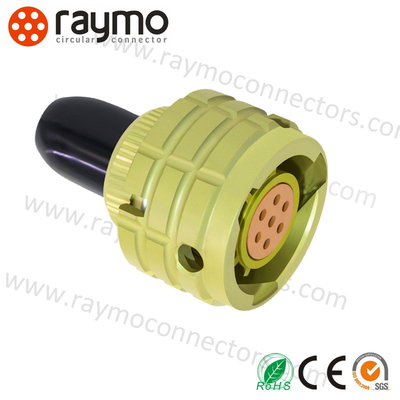

Conector eléctrico circular de la serie OHS-BS-1(2) Tamaño de la carcasa 22 32 pines, zócalo macho OHS-BS-1-32/22/P12-1-B
Descripción del producto Militar OHS-BS-1(2) CONECTORES:
Los conectores OHS-BM, OHS-BS son conectores de conexión manual cilíndricos de montaje interno, con conexión de bayoneta, conectan circuitos con una corriente de hasta 71A y 250V. Los conectores OHS-BM tienen un diámetro de cuerpo de 10 mm, 12 mm, 14 mm, 18 mm, 22 mm, 27 mm y pueden tener de 10 a 102 contactos con un diámetro de 0,6 mm. Los conectores OHS-BS tienen un diámetro de cuerpo de 14 mm, 18 mm, 22 mm y pueden tener de 10 a 32 contactos con un diámetro de 1,0 mm. El enchufe, también llamado «padre», es la parte hermética del conector, y el enchufe, «madre», es la parte de cable no hermética. Para mejorar la calidad de la conexión en el diseño de los conectores, se proporciona una fijación con la ayuda de un pasador. Para obtener una descripción completa del marcado de los conectores OHS-BM, OHS-BS, consulte las tablas a continuación con las características principales. La garantía de los conectores OHS-BM, OHS-BS suministrados por nuestra empresa es de 2 años. Esto está respaldado por la documentación necesaria sobre calidad. El precio final de los conectores OHS-BM, OHS-BS depende de la cantidad, los plazos de entrega, el fabricante, el país de origen y las formas de pago.
OHS-BS-1(2) El conector eléctrico circular de la serie OHS, el método de conexión adopta la conexión de bayoneta, la forma de conexión del extremo de la parte de contacto está soldada, el producto tiene las características de conexión y separación rápidas, tamaño pequeño, alta densidad, buena resistencia ambiental, alta confiabilidad, el zócalo sin fijación de cola, el enchufe puede tomar una fijación de cola recta de plástico, adecuado para circuitos de CC y CA.
Al mismo tiempo, se puede combinar e intercambiar con las piezas originales de la serie OHS-BS-1(2) rusa.
Indicadores técnicos
| Indicador |
Valor |
| Resistencia de contacto |
≤5mΩ |
| Resistencia de aislamiento |
≥1000MΩ (En condiciones normales) |
| Temperatura ambiente |
- 60°C~85°C |
| Vibración |
1-5000HZ 20g |
| Impacto |
1000g (una vez); 100g (múltiples veces); |
| Diámetro del contacto |
Φ1.0mm |
| Vida mecánica |
Insertar y desenchufar 250 veces |
| Horas de trabajo |
5000 horas |
OHS-BS-1(2) Corriente de trabajo, voltaje de funcionamiento
| Tamaño estándar de la carcasa |
Número de contacto |
Corriente de trabajo de un solo contacto (A) |
Corriente total (A) |
Voltaje de funcionamiento (V) |
| 10 |
4 |
3.7 |
15 |
250 |
| 12 |
7 |
3.1 |
22 |
250 |
| 14 |
10 |
3 |
30 |
250 |
| 18 |
19 |
2.1 |
40 |
250 |
| 22 |
32 |
1.8 |
60 |
250 |
| 27 |
50 |
1.5 |
75 |
250 |
OHS-BS-1(2) Descripción del modelo
| OHS |
B |
C |
1(2) |
4(10) |
B(P) |
1(2) |
1(2,3) |
B |
| Circular |
Bayoneta |
Ultra pequeño |
1 Plateado, 2 Dorado |
Número de contacto / Tamaño estándar de la carcasa |
B - Receptáculo cuadrado (pin), P - Enchufe circular (zócalo) |
1. Sin fijación de cola 2. Con fijación de cola recta sin blindaje |
Posición clave |
Para todo clima |
Militar OHS-BS-1(2) CARACTERÍSTICAS DE LOS CONECTORES:
- Tamaño compacto: Ideal para aplicaciones donde el espacio es limitado.
- Alto rendimiento: Capaz de manejar altas tasas de datos y niveles de potencia a pesar de su pequeño tamaño, lo que lo hace adecuado para una amplia gama de aplicaciones.
- Construcción duradera: Construido con materiales de alta calidad para garantizar una larga vida útil, incluso en entornos hostiles.
- Fácil instalación: Permite una instalación y desmontaje rápidos y sencillos, ahorrando tiempo y esfuerzo durante el montaje y el mantenimiento.
Tipo: 1-Sin fijación de cola (Haga clic para ver)
| N.º de pieza ruso |
N.º de pieza RAYMO |
N.º de pieza Amphenol |
| OHS-BS-1-4/10-B1-1-B |
OHS-BC-1-4/10-B1-1-B |
ONTS-BS-1-4/10-V1-1-V |
| OHS-BS-1-7/12-B1-1-B |
OHS-BC-1-7/12-B1-1-B |
ONTS-BS-1-7/12-V1-1-V |
| OHS-BS-1-10/14-B1-1-B |
OHS-BC-1-10/14-B1-1-B |
ONTS-BS-1-10/14-V1-1-V |
| OHS-BS-1-19/18-B1-1-B |
OHS-BC-1-19/18-B1-1-B |
ONTS-BS-1-19/18-V1-1-V |
| OHS-BS-1-32/22-B1-1-B |
OHS-BC-1-32/22-B1-1-B |
ONTS-BS-1-32/22-V1-1-V |
| OHS-BS-1-50/27-B1-1-B |
OHS-BC-1-50/27-B1-1-B |
ONTS-BS-1-50/27-V1-1-V |
Tipo: 2-Con fijación de cola recta sin blindaje (Haga clic para ver)
| N.º de pieza ruso |
N.º de pieza RAYMO |
N.º de pieza Amphenol |
| OHS-BS-1-4/10-R12-1-B |
OHS-BC-1-4/10-P2-1-B |
ONTS-BS-1-4/10-R12-1-V |
| OHS-BS-1-7/12-R12-1-B |
OHS-BC-1-7/12-P2-1-B |
ONTS-BS-1-7/12-R12-1-V |
| OHS-BS-1-10/14-R12-1-B |
OHS-BC-1-10/14-P2-1-B |
ONTS-BS-1-10/14-R12-1-V |
| OHS-BS-1-19/18-R12-1-B |
OHS-BC-1-19/18-P2-1-B |
ONTS-BS-1-19/18-R12-1-V |
| OHS-BS-1-32/22-R12-1-B |
OHS-BC-1-32/22-P2-1-B |
ONTS-BS-1-32/22-R12-1-V |
| OHS-BS-1-50/27-R12-1-B |
OHS-BC-1-50/27-P2-1-B |
ONTS-BS-1-50/27-R12-1-V |
Información de la empresa Militar OHS-BS-1(2) CONECTORES
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, como profesional en el diseño y fabricación de todo tipo de conectores y cables especiales, ha acumulado una rica experiencia en el desarrollo y la producción de tipos de cables y su adaptador de conector relacionado. Con cable RED/Teradek Bond/ARRI Camera, cable de alimentación de cámara Canon / Sony, cable SDI, cable USB, cable de video, cable CCD... Suministramos diferentes servicios OEM/ODM que sirven como diferentes aplicaciones y requisitos.
Nuestros productos se utilizan ampliamente en tipos de entornos y aplicaciones hostiles, como dispositivos de control industrial, equipos médicos, equipos de medición e inspección, equipos de audio y visuales y militares, etc. Además, tiene una excelente compatibilidad con muchos proveedores líderes.
Siempre nos adherimos al espíritu de innovación, continuamos introduciendo nuevas series de productos que incluyen M5, M8, M9, M12, M16, M23 y otros conectores de datos. Con certificado IP68, ISO9001, Rohs, CE, REACH aprobado.
Militar OHS-BS-1(2) Soporte y servicios de CONECTORES:
Soporte técnico y servicio para conectores circulares de empujar y tirar
Brindamos soporte técnico y servicio integrales para nuestros conectores circulares de empujar y tirar. Nuestro equipo tiene mucha experiencia en la provisión de soluciones técnicas para diversas aplicaciones.
Nuestro equipo está disponible para ayudar a los clientes con la instalación, la solución de problemas y las reparaciones. También ofrecemos asistencia y capacitación en el sitio para garantizar que los clientes puedan utilizar el producto al máximo de su potencial.
Nos dedicamos a brindar un excelente servicio al cliente y nuestro equipo está disponible las 24 horas del día, los 7 días de la semana para responder cualquier pregunta o brindar soporte técnico.
También ofrecemos una amplia gama de servicios posventa, como extensiones de garantía y actualizaciones de productos.
Si tiene alguna pregunta o necesita ayuda, no dude en contactarnos.
Preguntas frecuentes:
-
P1. ¿Puedo tener una muestra?
Sí, damos la bienvenida al pedido de muestra para probar y verificar la calidad. Algunas muestras son gratuitas y algunas muestras deben pagarse por adelantado y el costo se reembolsará después de un pedido posterior.
P2. ¿Qué pasa con el tiempo de entrega de la producción?
Tenemos stock, entrega rápida por debajo de 5.000 piezas.
P3. ¿Cómo se envían los productos y cuánto tiempo se tarda en llegar?
A menudo enviamos por DHL, UPS, FedEx, TNT, SF o EMS. Por lo general, tarda de 3 a 5 días en llegar.
P4. ¿Está disponible el OEM?
Sí. Tenemos una rica experiencia y una buena capacidad para convertir su diseño e idea en un producto real, normalmente se tarda entre 20 y 30 días para un nuevo producto, desde el diseño del molde hasta la producción final.
¡Todos los conectores se pueden personalizar según las solicitudes del cliente!
