Conectores Micro-D MIL-Spec de la serie J30J impermeables de alto rendimiento Descripción
La serie Raymo J30J son conectores pequeños de alta densidad que se utilizan donde normalmente se usaban los conectores d-sub estándar, pero el tamaño y el peso son importantes.
Es equivalente a los conectores micro-D MIL-DTL-83513 de la serie MDM de ITT Cannon.
Conectores Micro-D MIL-Spec de la serie J30J impermeables de alto rendimiento características principales:
-
Esta serie es equivalente a la serie MDM de EE. UU.;
-

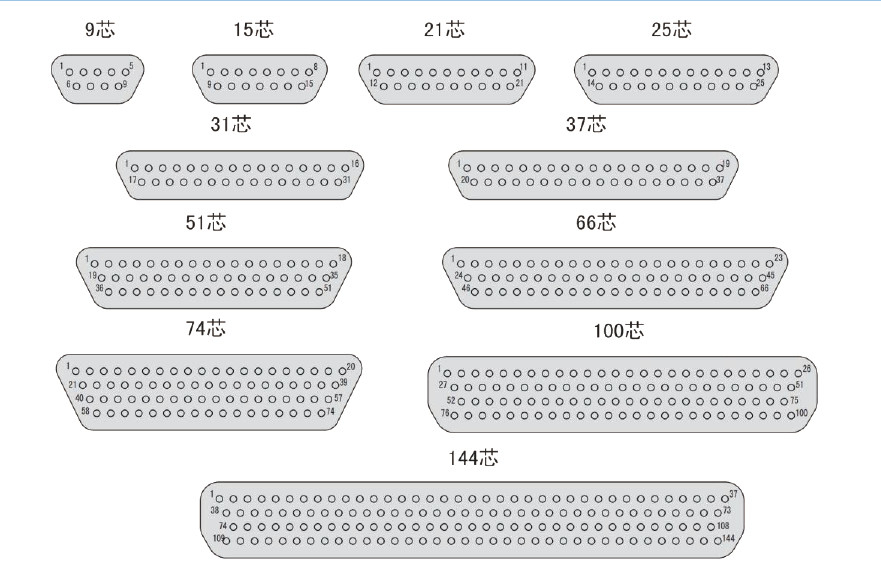

Nueve tipos: 9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Área de sección transversal del cable acoplado: 0,1～1,5 mm2;
-
Esta serie emplea pines flexibles de alta densidad;
-
Cumple con los requisitos de GJB2446 “Especificación general del conector eléctrico rectangular micro miniatura, carcasa polarizada” (equivalente a MIL-C-83513);
Conectores Micro-D MIL-Spec de la serie J30J impermeables de alto rendimiento Parámetro
|
Categoría
|
Conectores micro-D de la serie MDM de ITT Cannon
|
|
Número de pieza
|
J30J-15TJ
|
|
Tipo de conector
|
Enchufe
|
|
Orientación
|
Brida cuadrada hermética
|
|
Tipo de contacto
|
Pin macho
|
|
Número de posiciones
|
15
|
|
Tipo de montaje
|
Montaje en panel
|
|
Terminación de contacto
|
Soldadura
|
|
Grado de protección
|
IP67
|
Conectores Micro-D MIL-Spec de la serie J30J impermeables de alto rendimiento rendimiento técnico
|
Tensión de prueba
|
600 Vac a nivel de sonido
150 Vac a 70.000 pies (23.410 metros)
|
|
Clasificación de corriente
|
3 Amperios
|
|
Resistencia de contacto
|
’8 miliohmios máximo a 3 amperios
10 miliohmios máximo a 1 miliamperio: ML-STD-202 Método 307
|
|
Resistencia de aislamiento
|
5000 megaohmios mínimo a 500 Vdo
|
|
Permeabilidad magnética
|
2,0μ(conectores menos hardware)
|
|
Vacío térmico
|
según NASA SP-R-0022 (solo clase espacial)
|
|
Vida útil de acoplamiento
|
500 ciclos mínimo
|
|
Niebla salina
|
48 horas ML-STD-1344 Método 1001 Condición B
|

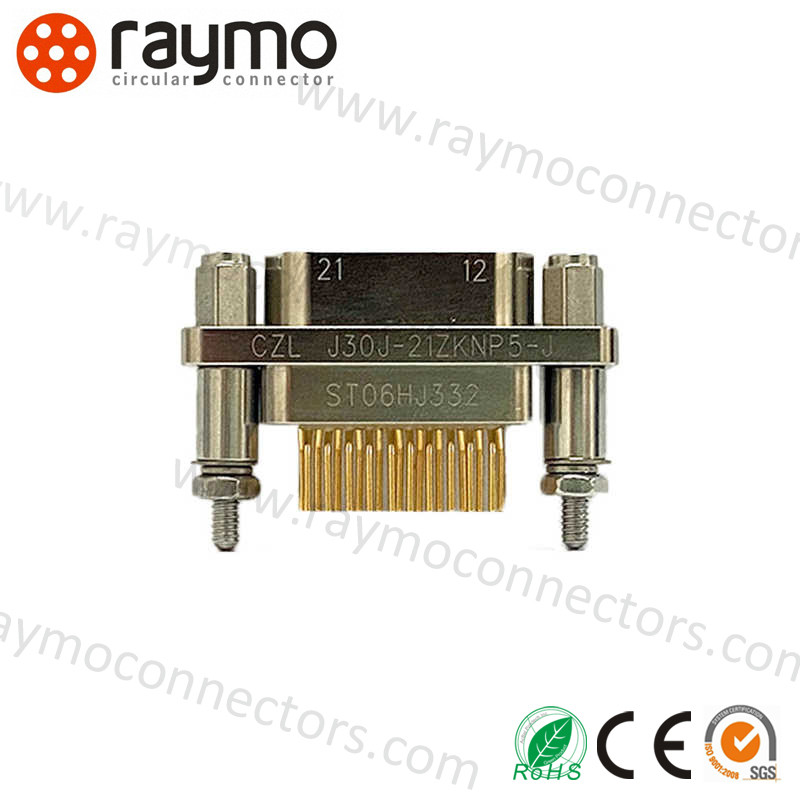

Conectores Micro-D MIL-Spec de la serie J30J impermeables de alto rendimiento imágenes
Conectores Micro-D MIL-Spec de la serie J30J impermeables de alto rendimiento Aplicación
* Aviónica, radares
* Misiles y sistemas de guía
* Sistemas de telecomunicaciones
* Sistemas de navegación
* Centros de investigación
Acerca de SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
Como profesional en el diseño y fabricación de todo tipo de conectores y cables especiales, hemos acumulado una rica experiencia en el desarrollo y la producción de tipos de cables y su adaptador de conector relacionado. Con cable de cámara RED/Teradek Bond/ARRI, cable de alimentación de cámara Canon / Sony, cable SDI, cable USB, cable de video, cable CCD...
Nuestros productos se utilizan ampliamente en tipos de entornos y aplicaciones hostiles, como dispositivos de control industrial, equipos médicos, equipos de medición e inspección, equipos de audio y visuales y militares, etc.
Nuestro servicio
Alta calidad: máquina CNC, ingeniero profesional, trabajador cualificado, control de calidad responsable garantizan nuestros productos de alta calidad;
OEM y ODM: los servicios de OEM y ODM son bienvenidos;
Política de muestra: se aceptan muestras gratuitas y pedidos de muestra;
Entrega rápida: 3~5 días hábiles después de recibir el pago de los conectores normales;
Respuesta rápida: dentro de las 24 horas para su consulta y cualquier otra pregunta;
Servicio postventa: haga un seguimiento de su envío. Proporcione soluciones profesionales para sus preguntas.
