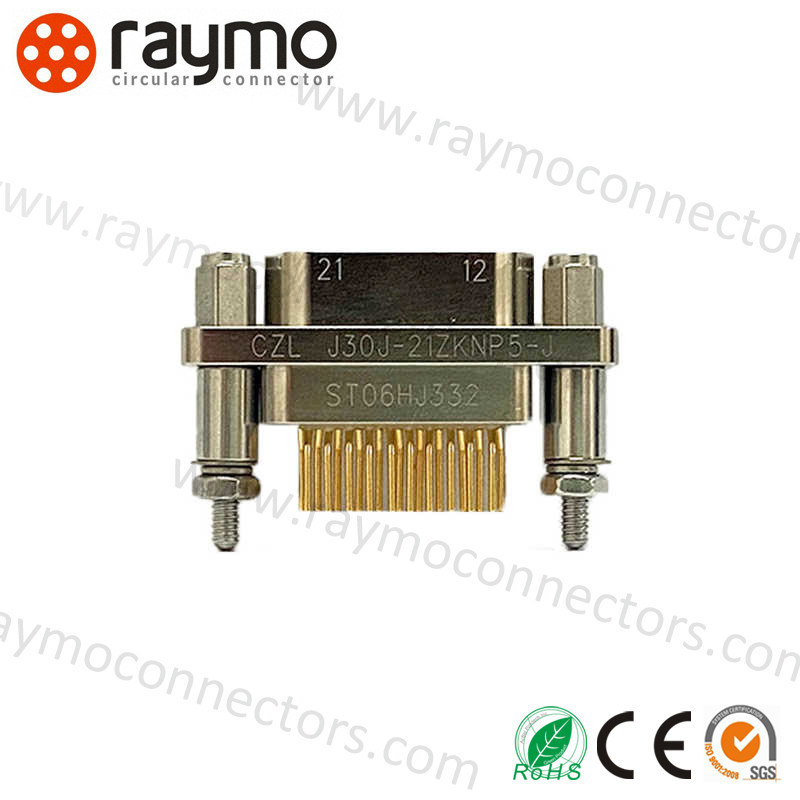

Serie J30JConector rectangular
Intercambiable con Se trata de una serie de productos de la serie MDM /MIL-DTL-83513 /Glenair Mwdm /Amphenol serie 100 CONNECTOR
Serie J30J, (anteriormente MIL-C-83513) describe conectores eléctricos polarizados, micro-miniatura, rectangulares con contactos de soldadura o no removibles.baja resistencia al contacto, alta resistencia dieléctrica y excelente resistencia a golpes y vibraciones, al tiempo que ofrece una alta densidad de pines, un tamaño pequeño y un cuerpo ligero,el conector MIL DTL 83513 cumple con los exigentes requisitos de diferentes aplicaciones y ambientes adversosEl conector se conoce a menudo como un sistema de conectores Micro-D, que se puede aplicar a una multitud de sistemas que incluyen aviónica aeroespacial, radares,sistemas avanzados de tecnología de soldados, Sistemas de Posicionamiento Global, dispositivos médicos y herramientas de perforación de hoyos, etc., en los que el peso, la miniaturización o la integridad de la transmisión de la señal son primordiales.
Características y características del conector rectangular de la serie J30J
1. Correspondiente a los productos de la serie MDM estadounidense;
2.N.O. de contacto: 9,15,21,25,31,37,51,66,69,74,100,144 núcleo;
3.pin de torsión, alta densidad de contacto;área seccional del núcleo del alambre 0,035 mm2 ∼0,2 mm2, sugiero seleccionar 0,1 mm2 ∼0.15 mm2;Las piezas de cerradura de esta serie de productos se ensamblan y suministran junto con los productos de acuerdo con los requisitos del pedidoIndique en el contrato
4..El rendimiento del producto cumple con la exigencia de GJB2446 (equivalente a la norma ejecutiva de la empresa MIL-C-83513):Q/AY QJ0001-2010
|
Temperatura del medio ambiente
|
-55 ̊+125°C
|
Resistencia al contacto
|
≤ 10 mΩ
|
|
Humedad relativa
|
+40°C hasta el 95%
|
Resistente al aislamiento
|
≥ 5000MΩ
|
|
vibración
|
10 ‰ 2000 Hz 196 m/s2
|
Tensión dieléctrica resistente
|
|
|
Choque
|
735 m/s2
|
Vida mecánica
|
500 veces
|
|
Aceleración total RMS
|
23.1G
|
Tiempo de descanso instantáneo
|
≤ 1 μs
|
|
calificación actual
|
3A
|
|
|
Número de las piezas de la serie J30J Rectangular Connecto
| |
J30J |
X. |
-15 años. |
ZK |
X. |
P |
- ¿ Qué? |
AD |
| Código principal: |
J30J |
|
|
|
|
|
|
|
| Serie J30J |
| Las variaciones: |
|
|
|
|
|
|
|
|
| No hay tipo básico de designador, |
| C-El material exterior es cobre de fósforo de estaño y níquel de revestimiento, |
| El agujero de montaje D cambió para M2-6H, |
| M-sellado con pegamento |
| Número de contactos: |
|
|
15 |
|
|
|
|
|
| 9, 15, 21, 25, 31, 37, 51, 74, 100 |
| Tipo de conector y de contacto: |
|
|
|
ZK |
|
|
|
|
| TJ- enchufe con alfileres, |
| ZK- Receptor con toma, |
| TJ/ZK es la combinación de fijación |
| Tipo de terminal de contacto: |
|
|
|
|
|
|
|
|
| No hay nada. |
| Soldado. |
| con una capacidad de carga de más de 300 W, |
| PCB de inserción en ángulo W |
| Tipo de subconjuntos de bloqueo: |
|
|
|
|
|
P |
|
|
| Consulte más detalles en J30J Subconjuntos de bloqueo |
| El acabado: |
|
|
|
|
|
|
- ¿ Qué? |
|
| Null- concha recubierta de níquel, |
| G- Concha revestida con cadmio |
| Tipo mejorado: |
|
|
|
|
|
|
|
A. No |

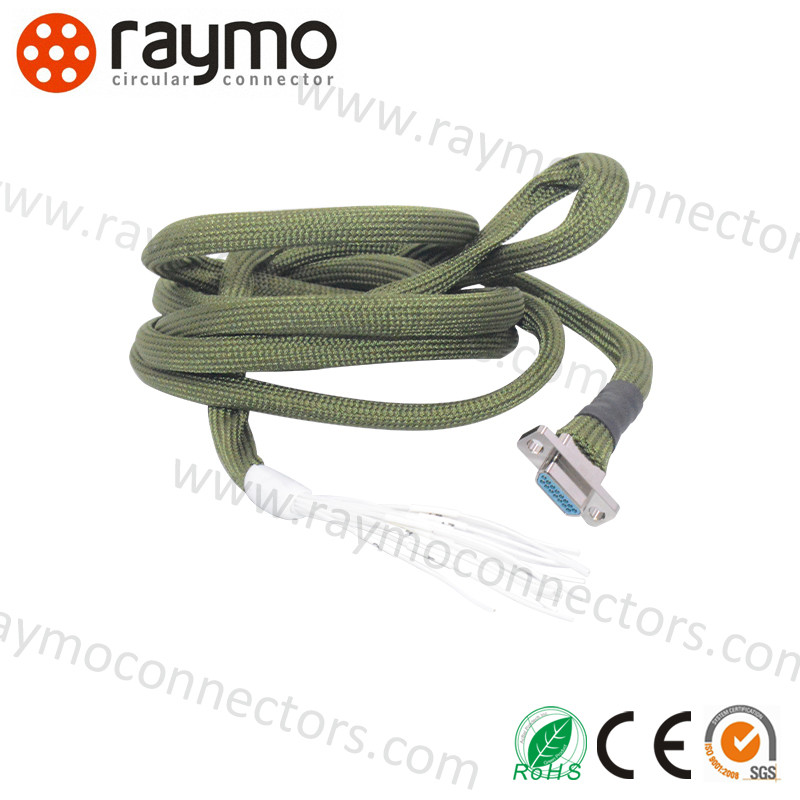

| con una capa de A con cortador de cables de trenza de blindaje, |
| C- Adecuado para el contacto y el cable es en ángulo recto, |
| D-Existe una ranura de resistencia a la rotación en el extremo de interfaz de la brida de la carcasa del recipiente, |
| AD-La combinación de las variaciones A y D, |
| J-La cuadrícula de PCB es de 1,27×2,54 (línea*), |
| La brida del proyectil está ampliada. |
| J30J Serie común |
| Serie J30J Crimp |
Serial de soldadura J30J S |
J30J PCB de inserción recta de la serie N |
J30J PCB de inserción recta serie N-J |

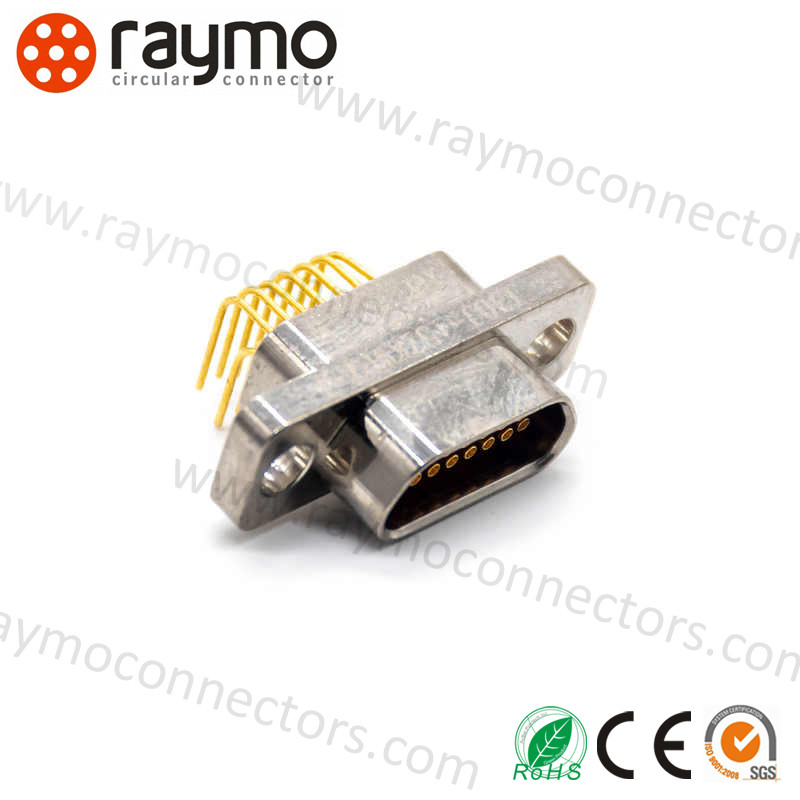

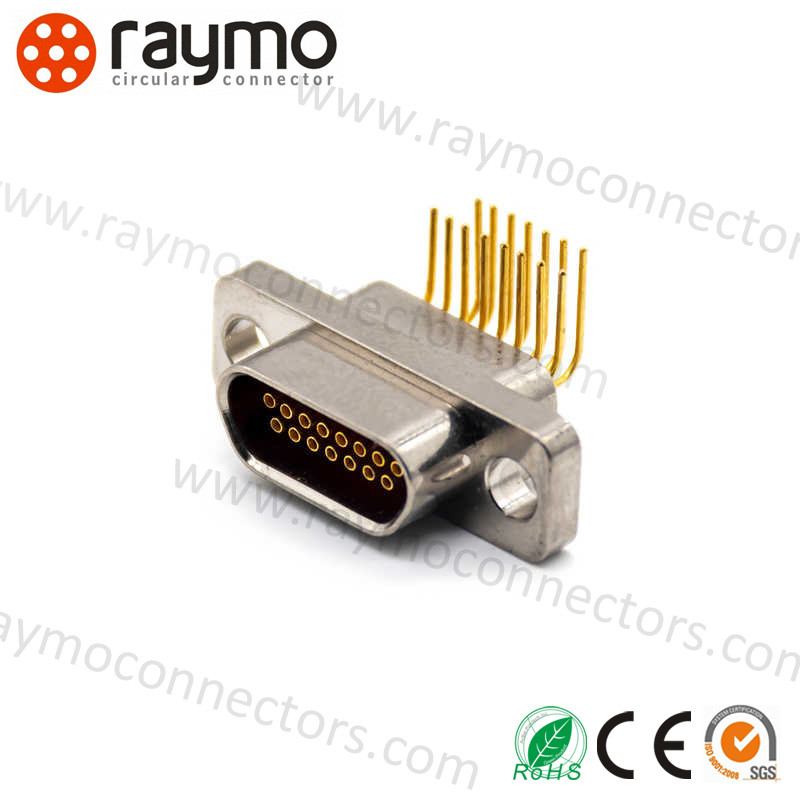

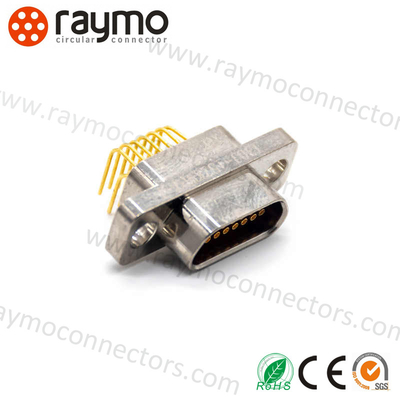

J30J 90° Serial de PCB de inserción W |
J30J 90° PCB de inserción de la serie W-J |
| |
|
|
|
|
|
| con contactos de crimp |
con contactos de soldadura |
con la cuadrícula de 2.54X2.54 |
con la cuadrícula de 1,27X2,54 (fila x recta) |
con la cuadrícula de 2.54X2. 54 |
con la cuadrícula de 1.27X2. 54 (línea X de la fila) |
