ITT Cannon MDM Serie J30J-25TJ 25pin Conectores Micro-D de conector en miniaturaDla inscripción
La serie Raymo J30J está diseñada con una carcasa de aluminio fuerte pero ligera y un sistema de contacto de pin de giro y de alta flexibilidad con Aignment Pos-Aine.
Es equivalente a los conectores micro-D de la serie MIL-DTL-83513 de ITT Cannon MDM.
ITT Cannon MDM Serie J30J-25TJ 25pin Conectores Micro-D de conector en miniaturaPrincipales características:
-
Esta serie es equivalente a la serie MDM de EE.UU.;
-
Nueve tipos:9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Área de la sección de alambre emparejado: 0,115 mm2;
-
Esta serie emplea pines flexibles de alta densidad;
-
Los subconjuntos de bloqueo se ofrecen con los conectores de acuerdo con su pedido.
ITT Cannon MDM Serie J30J-25TJ 25pin Conectores Micro-D de conector en miniaturaParámetro
|
Categoría
|
Conectores micro-D de la serie ITT Cannon MDM
|
|
Número de la parte
|
Se trata de un artículo de la Directiva 2009/138/CE.
|
|
Tipo de conector
|
Enchufe
|
|
Orientación
|
Freno cuadrado hermético
|
|
Tipo de contacto
|
Pin masculino
|
|
Número de posiciones
|
25
|
|
Tipo de montaje
|
Montaje del panel
|
|
Terminación del contacto
|
Saldado
|
|
Calificación de protección
|
Protección IP67
|
ITT Cannon MDM Serie J30J-25TJ 25pin Conectores Micro-D de conector en miniaturarendimiento técnico
|
Voltado de ensayo
|
Nivel de 600 VAC a t son
150 Vac a 70.000 pies (23410 metros)
|
|
Calificación actual
|
3 Ampo
|
|
Resistencia de contacto
|
8 millones de ohmios como máximo a 3 amperios
10 millones de horas como máximo a 1 miliampere: Método 307
|
|
Resistencia al aislamiento
|
5000 megaohms como mínimo a 500 Vdo
|
|
Permeabilidad magnética
|
2.0μ ((conectores menos hardware)
|
|
Vacío térmico
|
por la NASA SP-R-0022 (sólo clase espacial)
|
|
Vida de apareamiento
|
500 ciclos como mínimo
|
|
Espray de sal
|
48 horas ML-STD-1344 Método 1001 Condición B
|

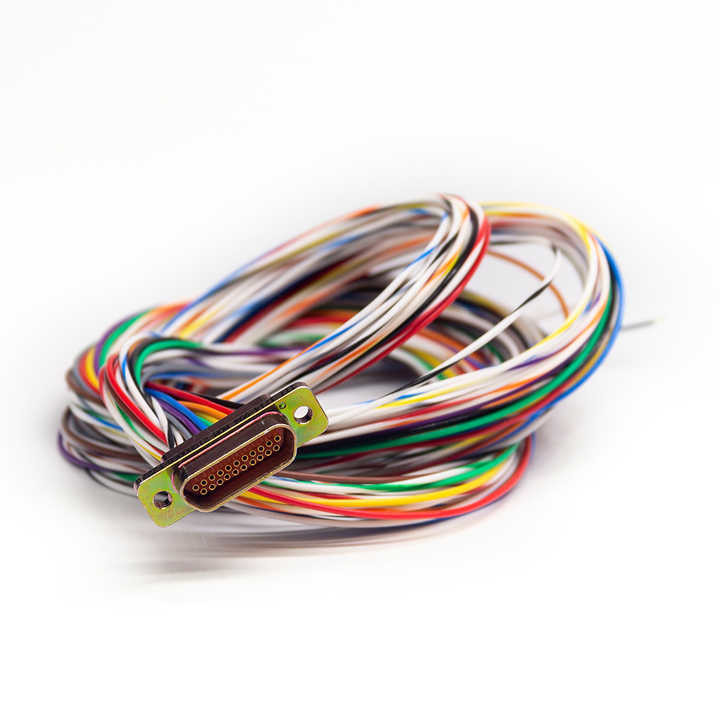

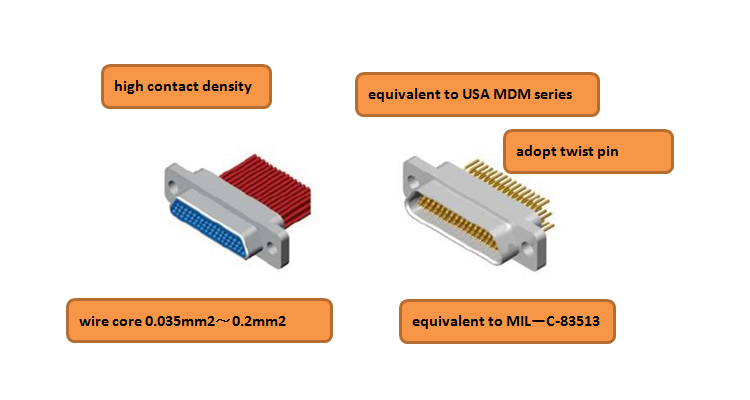

ITT Cannon MDM Serie J30J-25TJ 25pin Conectores Micro-D de conector en miniaturaImágenes
ITT Cannon MDM Serie J30J-25TJ 25pin Conectores Micro-D de conector en miniaturaAplicación
* Sistemas de navegación
* Centros de investigación
* Equipo médico
* Equipo de ensayo portátil
*Satélites
* Robótica
*Equipo geofísico
* Escáneres de código de barras
